安装金属型护栏的一般顺序为：裙板梁支架→扶手支撑柱→外盖板（如有）→扶手盖板（含扶手带导轨）→扶手带返回侧导向件→扶手带→围裙板→围裙板防夹装置→内盖板（如有）→金属护壁板。

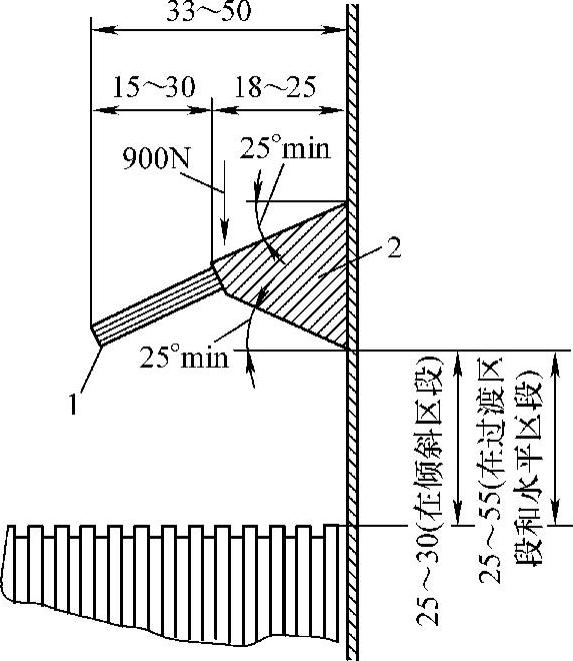

图6-4-10 防夹装置的安装尺寸 1—毛刷 2—固定座

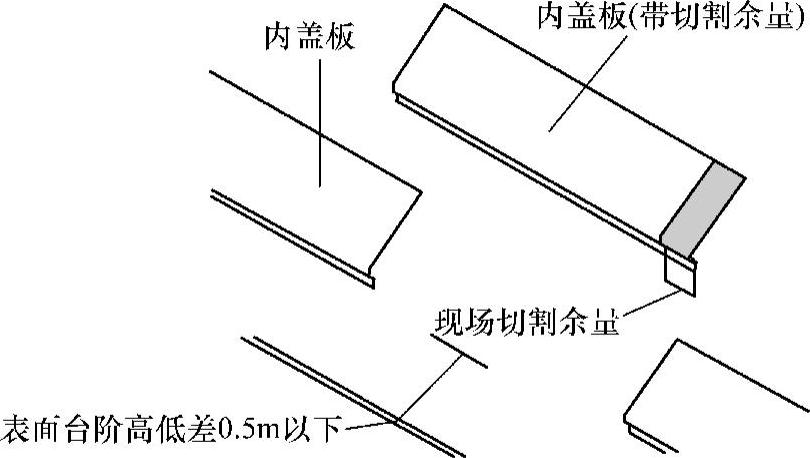

图6-4-11 内盖板拼接安装

由于金属型护栏的安装与玻璃型护栏的安装大体内容是相同的，这里仅以斜型金属护栏为例介绍与玻璃型护栏区别较大的扶手支撑柱、扶手盖板（含扶手带导轨）及金属护壁板的安装。

1.扶手支撑柱安装

图6-4-12为扶手支撑柱安装示意图。通常情况下，自动扶梯的桁架上弦材设置有支撑柱安装支架，支架上设置有长圆孔用于固定扶手支撑柱。

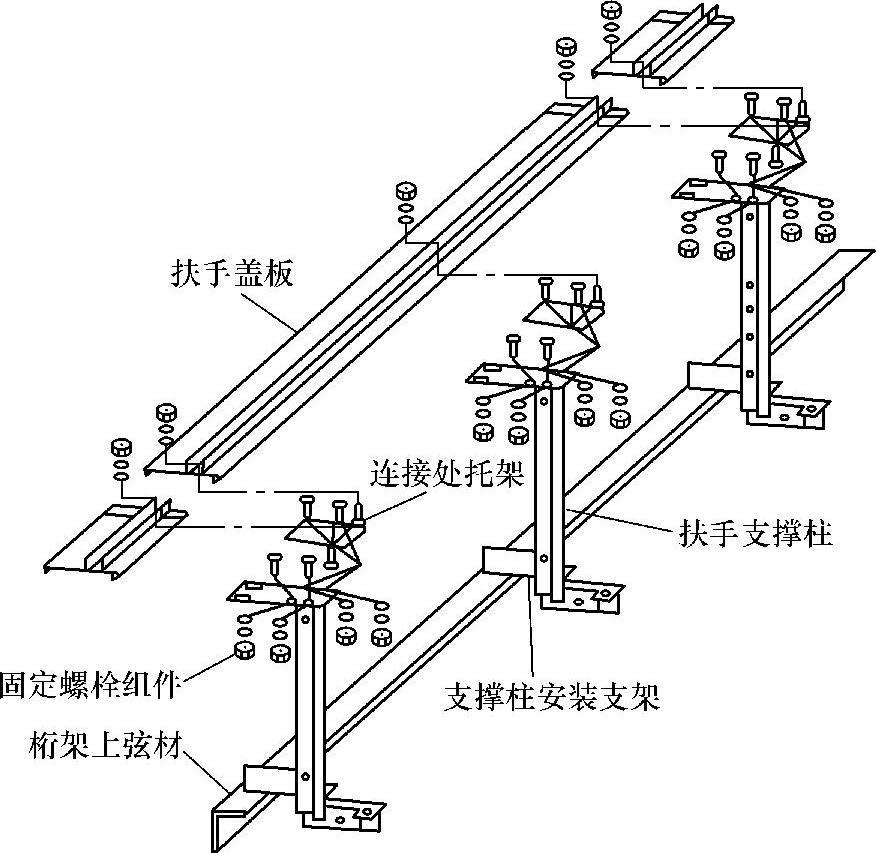

图6-4-12 扶手支撑柱安装示意图

扶手支撑柱预安装到支撑柱安装支架后，需要调整和控制其对桁架中心线的位置精度，（如图6-4-13所示的尺寸A和B，C和D）以及高度尺寸（如图6-4-14所示采用放钢丝形式确定）。

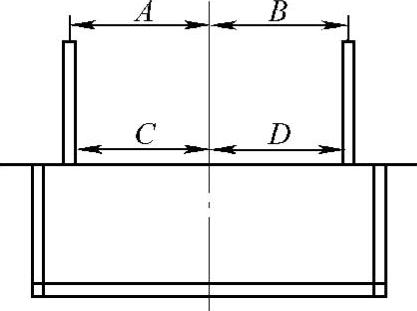

图6-4-13 扶手支撑柱对中尺寸测量示意(https://www.chuimin.cn)

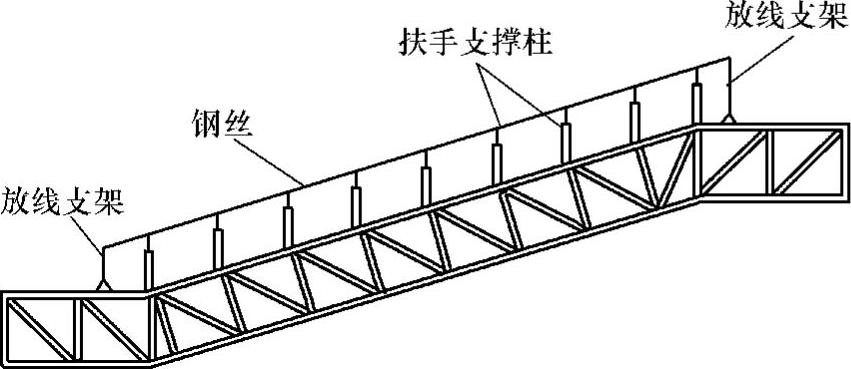

图6-4-14 扶手支撑柱对中尺寸测量示意

2.扶手盖板（含扶手带导轨）安装

在金属型护栏中，扶手盖板是安装在扶手支撑柱上的，当护栏具有独立外盖板结构时（如图6-3-1所示），可先安装外盖板再安装扶手盖板。由于扶手盖板上含扶手带导轨，其安装质量（平整度、直线度等）直接关系到扶手带的运行平顺性。扶手盖板安装实例示意图如图6-4-15所示。

图6-4-15 金属护栏扶手盖板的安装

3.金属护壁板安装

金属护壁板的安装顺序也是先装上、下两个端头，然后再装中间直线段。如图6-4-16所示为一款斜型金属护栏的金属护壁板的安装示意图。

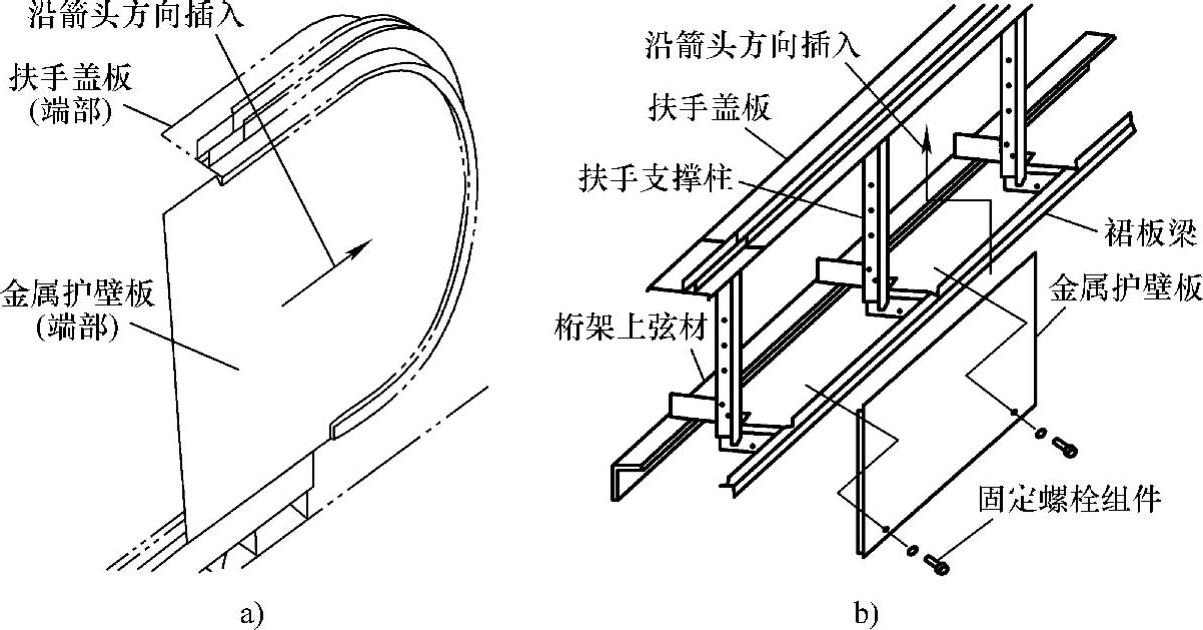

图6-4-16 金属护壁板安装示意图

a）端部护壁板安装示意图 b）中间倾斜段（直线段）护壁板安装示意图
