砌块护坡施工中的平整度控制

2025-09-29 理论教育版权反馈

【摘要】：护坡面层平整度每2m高差不超过10mm。砌块砌筑施工中必须对坡面平整

施工工序与施工工艺流程见图7-15。

pagenumber_ebook=165,pagenumber_book=157

图7-15　砌块砌筑工艺流程框图

（一）施工准备

包括人员、技术、机械、材料、工具的准备。

1.人员准备

配备精干的管理人员及高素质技术人员，确保工程顺利施工。施工机械操作手及特种岗位人员要持证上岗，砌块砌筑人员工作开展前需进行上岗前培训，掌握具体操作的要点和具体操作中的误区，务必要使每位砌筑人员真正领会各项操作要求和具体技术指标。

2.技术准备

将整个坝面划分成若干单元，每单元设专职技术人员负责，及时进行书面及现场技术交底，并实时进行质量监督。应配备专职工程测量队伍，负责整个工程的测量放线任务。

3.机械准备

主要包括整坡所使用挖掘机、自卸车，此外，还有运输施工材料的机械及混凝土施工中所使用的混凝土拌和机、振捣棒、发电机及机械设备所使用的配件、成品油等。

4.材料准备

包括护坡土工布、合成纤维线、碎石、混凝土砌块以及填缝混凝土所需的水泥、砂子、碎石。其中土工布存放要避免阳光照射；碎石要求洁净、无杂质，粒径符合设计要求。所有原料使用前应到有关部门检测，合格后方可使用。

5.工具准备

技术工具有全站仪、水准仪、钢尺、2m 靠尺、线绳。施工工具有整坡所使用的镐、铁锹、抬筐；铺设土工布所使用的手提式封包机；铺碎石所使用的滑板；砌筑砌块所使用的钢筋勾、铁钎、手锤、木槌。

（二）测量放线

采用全站仪在已砌筑好的镇脚、压顶及横向格梗上找出并标示出轴线位置。用水准仪在镇脚、压顶距离轴线相等位置按设计高程贴灰饼（水泥砂浆）找平，间距以10m为宜。遇横向格梗时，格梗两侧均贴灰饼，为后续工序做好准备。

（三）坡面整平

1.坡面整平施工质量要求

坡面整平后表面要平整、顺畅，无杂质、积水、淤泥，坡面基土密实，高程符合设计要求。

2.坡面整平施工方法

在镇脚、压顶的灰饼上垂直方向按间距10m 分别挂线，由人工在线下开挖出一道道宽300mm、间隔10m的小沟，沟底高程为标准坡面设计高程。本工序要求沟底必须平整，原土无扰动。

上部工序完成后，用挖掘机按沟底高程对坡面余土进行更进一步的精平，每50m 为一段，分段进行，并将余土直接装车外运，见图7-16。

在机械较为精确地整平坡面后，由人工精确整平，具体操作时可将原10m 间距加密至5m间距，以便于准确控制坡面，见图7-16。

pagenumber_ebook=166,pagenumber_book=158

图7-16　坡面平整

3.坡面整平施工注意事项

（1）在贴灰饼找平时，每个灰饼的外沿距镇脚、压顶轴线要相等，保证在水平和垂直方向上每道线均位于设计坡面上。

（2）挂线必须绷直，若线绳松弛下垂将导致整个坡面变形。

（3）机械整坡一定要设置相当的预留量，以防机械操作失误造成坡面超挖。具体方法可在人工开挖标准坡面高程时提高50～100mm。

（4）人工整平只能采用平头铁锹，不得随意乱挖，严禁超挖，对个别超挖部分要及时补填原坝体土并仔细夯实。

（5）对已整平的坡面要及时验收并及时覆盖土工布，防止太阳曝晒或降水冲淋。

（6）整平坡面应分格（50～100m）进行，便于对已完成整平的坡面进行验收及保护。

（四）土工布铺设

1.土工布铺设施工质量要求

土工布铺设完成后，要求坡面土工布平整完全，无破损、无缺少、无污染。

2.土工布铺设施工方法

坡面整平达到设计高程，并经各方验收符合设计要求后，即可进行土工布的铺设。土工布运抵铺设现场后，充分拉展后搭接40mm 进行缝合操作。缝合线使用耐腐蚀的合成纤维线，采用手提式封包机缝合两道，间距10mm，见图7-17。

3.土工布铺设施工注意事项

（1）采用机械缝合，机械缝合接头结实、牢固，缝合效率高。(https://www.chuimin.cn)

（2）缝合线采用耐腐蚀性强的合成纤维线，保证土工布铺设的质量。

（3）因阳光照射会大大降低土工布强度及使用寿命，土工布铺设应分格（50～100m）进行，对已完成土工布铺设的坡面应及时进行验收并铺设碎石垫层，避免阳光长时间照射。

pagenumber_ebook=167,pagenumber_book=159

图7-17　土工布缝合与铺设

（五）碎石垫层铺设

1.碎石垫层铺设施工质量要求

碎石粒径满足20～40mm、洁净、无杂质。垫层要平整，厚度满足设计要求。

2.碎石垫层铺设施工方法

土工布铺设工序经验收符合设计要求后，用自卸车由料场将碎石直接运至作业面摊开，在水平和垂直方向上按10m 间距分别挂线，人工精确整平，见图7-18。

pagenumber_ebook=167,pagenumber_book=159

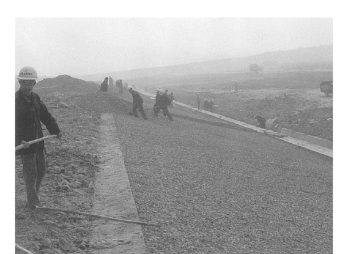

图7-18　碎石垫层铺设

3.碎石垫层铺设施工注意事项

（1）进场碎石粒径必须满足20～40mm要求，粒径过大砌块砌筑困难，粒径过小，会因水冲浪淘而流失造成坡面变形塌陷。

（2）碎石在进场及施工过程中要始终保持洁净，混有杂质的碎石经过水冲浪淘，杂质被水带走，垫层体积收缩进而导致坡面不规则沉陷。

（3）每格（50～100m）碎石垫层在砌块铺筑前应整平达到设计高程，务必保证垫层厚度满足设计要求。

（六）砌块砌筑（以开孔垂直连锁混凝土砌块砌筑为例）

1.开孔垂直连锁混凝土砌块砌筑施工质量要求

砌块间在平直部位施工缝隙不超过5mm，砌块其他部位不超过8mm。护坡面层平整度每2m高差不超过10mm。护坡面层整齐、美观。

2.开孔垂直连锁混凝土砌块砌筑施工方法

碎石垫层工序经验收符合设计要求后，即进行开孔垂直连锁混凝土砌块的砌筑工作。

（1）砌块砌筑从镇脚（纵向格梗）一侧开始，由堤脚向堤肩方向进行。

（2）在垂直方向上按10m间距分别挂线（将线挂在预先设置完成的灰饼上），而后在镇脚或纵向格梗（坡脚）水平方向挂线两道，间距为一块砌块宽，水平方向线位于垂直方向线上方。

（3）做好以上工作，开始砌筑第一行砌块。砌筑时，砌块底边线对齐下边水平线，砌块上边线对齐上边水平线，砌筑同时用混凝土及时将砌块下口与镇脚（纵向格梗）之间缝隙填实，并振捣密实，待混凝土凝固完全后继续向上砌筑。要强调的是：第一行砌块的砌筑质量直接影响整个坡面砌块的砌筑质量，为保证砌块底脚线的一致性，在砌筑时要随时用镇脚（纵向格梗）中心线校核各砌块底脚线偏中心位置是否一致。

（4）砌块若偶尔有生产毛刺，需用铁钎及手锤配合将其修整后铺砌，按10mm 控制毛刺，以不影响护坡面层结构稳定。每块砌块由垂直方向放置到砌筑位置后应上下移动，以保证砌块下碎石垫层平整密实，并借助木槌进行水平和高度调整。

（5）砌块砌筑施工中必须对坡面平整度及缝宽随时进行自检，坡面平整度按每米高差不超过5mm控制，使用2m靠尺，进行水平方向和垂直方向检测。缝宽按5mm控制，使用50mm钢尺检测，发现问题及时处理，必要时用碎石调整，保证坡面质量。

（6）为增强护坡面层整体稳定性，方便多作业面同时施工，可每隔25～50m设格梗，格梗厚度为50～100cm，宽度为40～60cm，格梗与砌块交叉空隙采用现浇混凝土填补。

具体施工见图7-19。

pagenumber_ebook=168,pagenumber_book=160

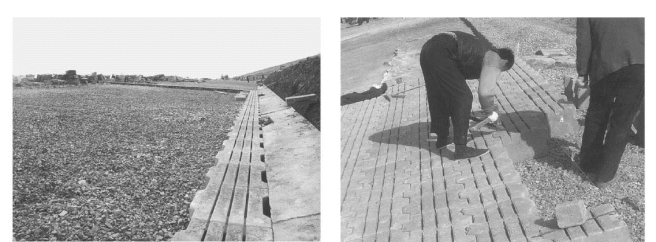

图7-19　砌块施工

3.开孔垂直连锁混凝土砌块砌筑施工注意事项

（1）挂线必须拉紧，若线绳松弛下垂，必将导致坡面随之变形。

（2）砌筑施工中，一定要统一保持整个坡面砌块低于垂直方向坡面线1～2mm，以保证砌块面的平整一致，具体方法可在镇脚、压顶的灰饼上加垫1～2mm厚小木片。

（3）砌块由垂直方向进入砌筑位置，禁止将砌块从远距离推向砌筑位置，避免对碎石垫层影响。

（4）一个作业面完成后要及时用混凝土封顶，以避免降水冲刷垫层，造成坡面塌陷。

（七）混凝土填缝

砌块砌筑完成后要及时统一用混凝土将砌块四周与条梗之间的空隙填平并振捣密实，待混凝土终凝后用木锉拉成毛面，仿照与之相连的砌块纹路，在填补混凝土面上划出纹路，尽量使之与周围砌块浑然一体，美观整齐。混凝土填缝要充分养护7d以上。

（八）护坡面层修补

在整体砌筑完成后，由于砌块在运输、砌筑过程中难免有部分轻微损伤，在不影响整体结构前提下仍可以使用，但要对护坡面层采用1∶3 水泥砂浆进行修补。修补前先将要修补的砌块清净并充分润湿，而后进行修补。修补砂浆面用木锉拉毛，并依据周围砌块纹路划线，使之形成完整砌块，进而保证整个护坡面层的完整统一。对修补好的砌块要及时养护。

（九）坡面清理与竣工验收

以上工作完成后，要对整个坝面进行彻底清扫，清除坝面杂物，然后组织竣工验收。
