模具坐标系在整个模具设计中的地位非常重要,它不仅是所有模具装配部件的参考基准,而且还直接影响到模具的结构设计,所以定义模具坐标系也非常重要。

在定义模具坐标系前,首先要分析产品的结构、产品的脱模方向和分型面,然后再定义模具坐标系。

在应用注塑模向导进行模具设计时,模具坐标系的设置有相应的规定:规定坐标系的+Z轴方向表示开模方向,即顶出方向,XC-YC平面设在分模面上,原点设定在分型面的中心。

定义模具坐标系之前,要先把产品坐标系调整到模具坐标系相应的位置,然后再用注塑模向导中定义模具坐标系的功能去定义。继续以前面的模型为例,讲述设置模具坐标系的一般操作过程:

978-7-111-50520-4-Chapter14-13.jpg定向模具坐标系。

(1)选择命令。选择下拉菜单978-7-111-50520-4-Chapter14-14.jpg978-7-111-50520-4-Chapter14-15.jpg978-7-111-50520-4-Chapter14-16.jpg978-7-111-50520-4-Chapter14-17.jpg978-7-111-50520-4-Chapter14-18.jpg命令,系统弹出图14.3.1所示的“CSYS”对话框。

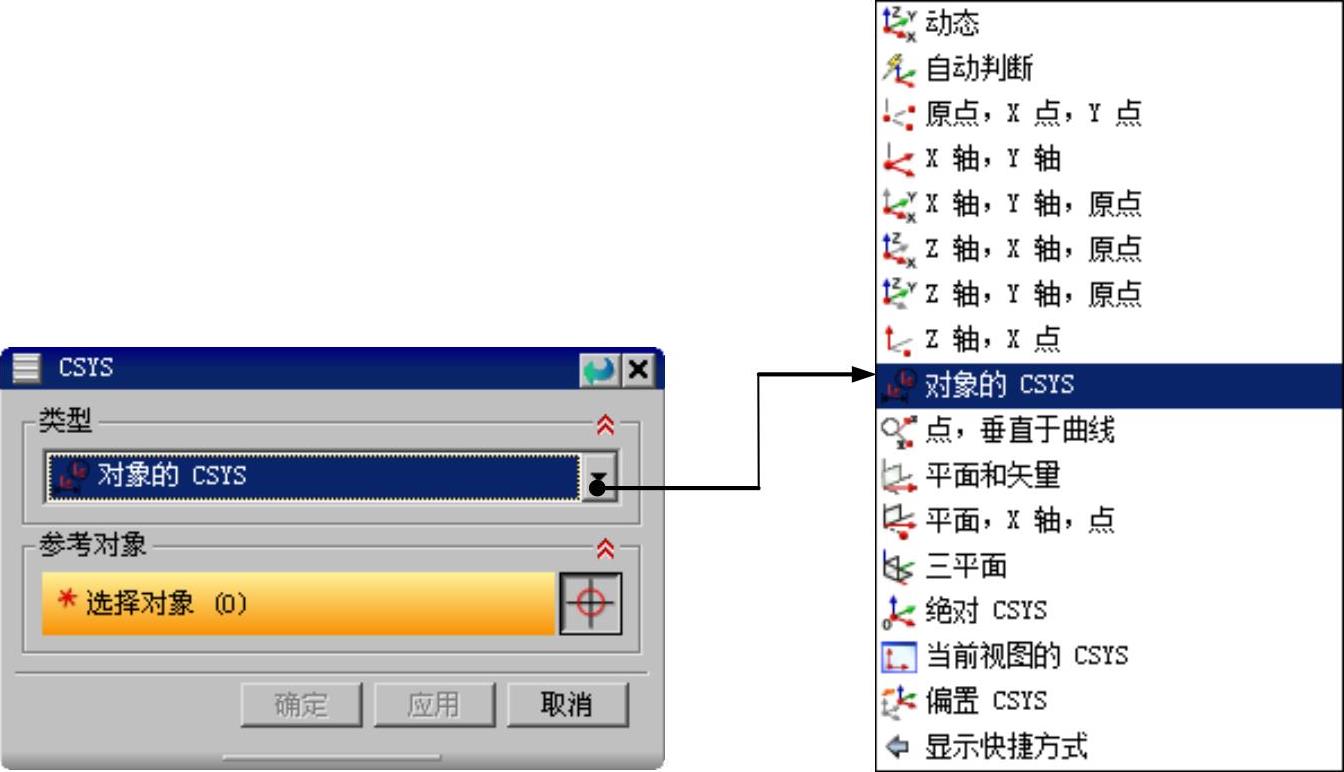

图14.3.1 “CSYS”对话框

(2)定义类型。在对话框中的978-7-111-50520-4-Chapter14-20.jpg下拉列表中选择978-7-111-50520-4-Chapter14-21.jpg选项。

(3)定义CSYS对象。选择图14.3.2所示的产品模型底面。

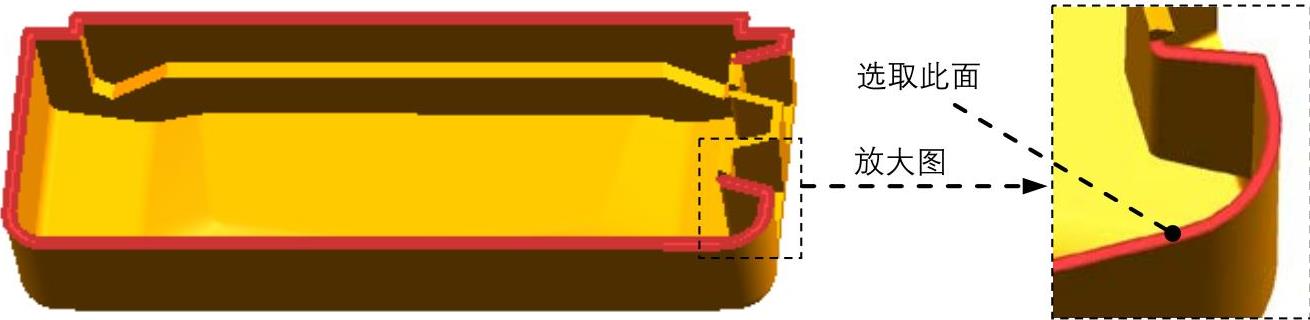

图14.3.2 定义CSYS对象

说明(www.chuimin.cn)

用户在选取图14.3.2所示的产品模型底面的时候,要在过滤器中选择978-7-111-50520-4-Chapter14-23.jpg选项。

(4)单击978-7-111-50520-4-Chapter14-24.jpg按钮,完成定向模具坐标系的创建。

978-7-111-50520-4-Chapter14-25.jpg旋转模具坐标系。

(1)选择命令。选择下拉菜单978-7-111-50520-4-Chapter14-26.jpg978-7-111-50520-4-Chapter14-27.jpg978-7-111-50520-4-Chapter14-28.jpg978-7-111-50520-4-Chapter14-29.jpg978-7-111-50520-4-Chapter14-30.jpg命令,系统弹出图14.3.3所示的“旋转WCS绕…”对话框。

(2)在弹出的对话框中选择978-7-111-50520-4-Chapter14-31.jpg单选按钮,在978-7-111-50520-4-Chapter14-32.jpg后面的文本框中输入180,单击978-7-111-50520-4-Chapter14-33.jpg按钮,定义后的模具坐标系如图14.3.4所示。

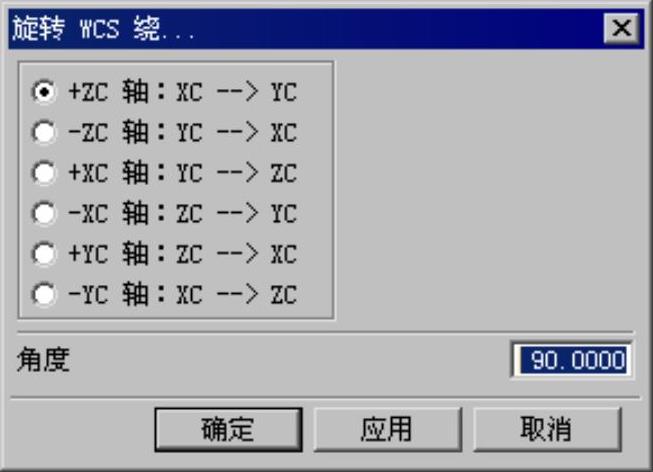

图14.3.3 “旋转WCS绕…”对话框

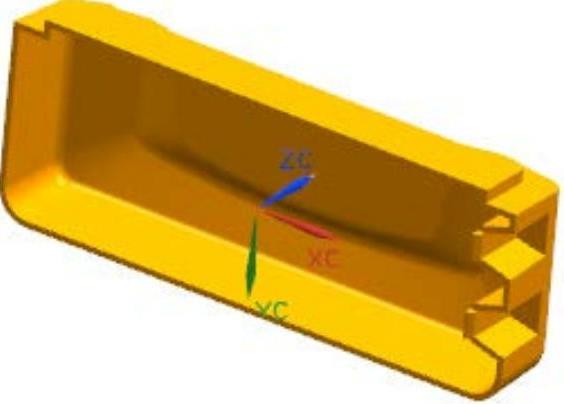

图14.3.4 定义后的模具坐标系

978-7-111-50520-4-Chapter14-36.jpg锁定模具坐标系。

(1)在“注塑模向导”工具栏中单击978-7-111-50520-4-Chapter14-37.jpg按钮,系统弹出“模具CSYS”对话框。

(2)在“模具CSYS”对话框中选择978-7-111-50520-4-Chapter14-38.jpg单选按钮,单击978-7-111-50520-4-Chapter14-39.jpg按钮,完成坐标系的锁定。
