利用自定义符号命令可以创建用户所需的各种符号，且可将其加入到自定义符号库中。下面将介绍创建自定义符号的一般操作过程。

978-7-111-50520-4-Chapter12-429.jpg打开文件D:\ugxc10\work\ch12.06.06\user-definedsymbol.prt。

978-7-111-50520-4-Chapter12-430.jpg选择命令。选择下拉菜单978-7-111-50520-4-Chapter12-431.jpg978-7-111-50520-4-Chapter12-432.jpg978-7-111-50520-4-Chapter12-433.jpg978-7-111-50520-4-Chapter12-434.jpg978-7-111-50520-4-Chapter12-435.jpg命令，系统弹出“用户定义符号”对话框，如图12.6.22所示。

978-7-111-50520-4-Chapter12-436.jpg设置符号的参数，如图12.6.22所示。

978-7-111-50520-4-Chapter12-437.jpg放置符号。单击“用户定义符号”对话框中的978-7-111-50520-4-Chapter12-438.jpg按钮，选择图12.6.23所示的尺寸和放置位置。

978-7-111-50520-4-Chapter12-439.jpg单击978-7-111-50520-4-Chapter12-440.jpg按钮，结果如图12.6.24所示。

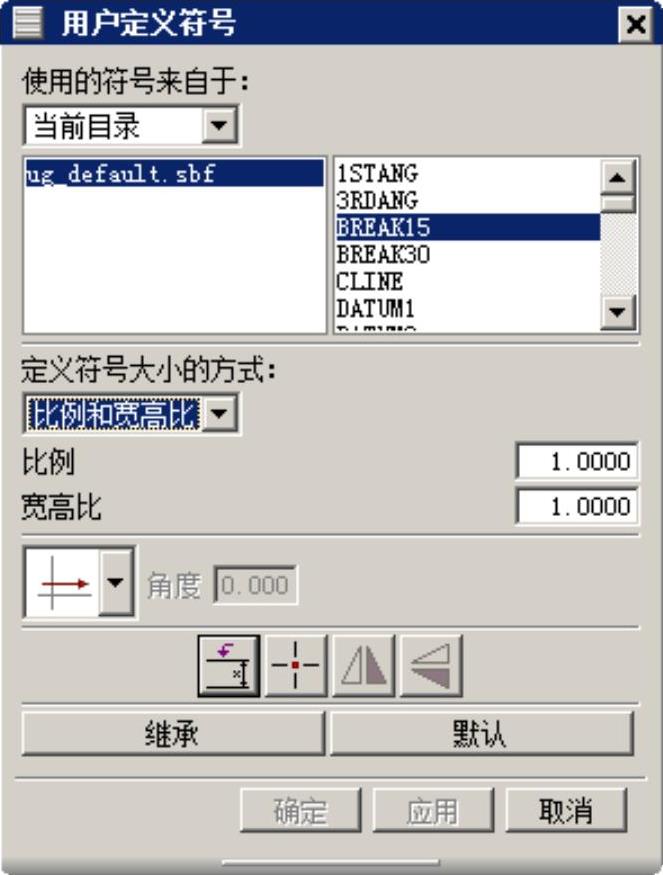

图12.6.22 “用户定义符号”对话框

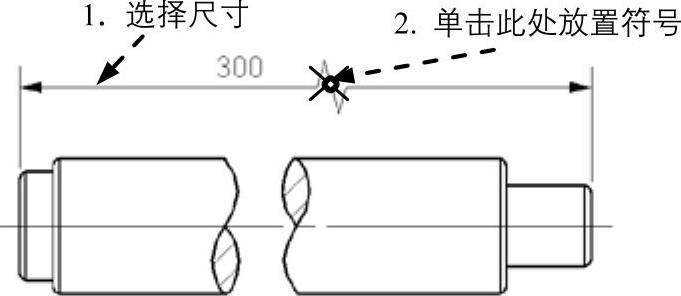

图12.6.23 用户定义符号的创建


图12.6.24 创建完的用户定义符号

图12.6.22所示的“用户定义符号”对话框中常用的按钮及选项说明如下。

◆ 978-7-111-50520-4-Chapter12-444.jpg：该下拉列表用于从当前部件或指定目录中调用“用户定义符号”。(www.chuimin.cn)

● 978-7-111-50520-4-Chapter12-445.jpg：使用该项将显示当前部件文件中所使用的符号列表。

● 978-7-111-50520-4-Chapter12-446.jpg：使用该项将显示当前目录的文件。

● 978-7-111-50520-4-Chapter12-447.jpg：使用该项可以从“实用工具目录”中的文件选择符号。

◆ 978-7-111-50520-4-Chapter12-448.jpg：在该项中可以使用长度、高度或比例和宽高比来定义符号的大小。

◆ 符号方向：使用该项可以对图样上的独立符号进行定位。

● 978-7-111-50520-4-Chapter12-449.jpg：用来定义与XC轴方向平行的矢量方向的角度。

● 978-7-111-50520-4-Chapter12-450.jpg：用来定义与YC轴方向平行的矢量方向的角度。

● 978-7-111-50520-4-Chapter12-451.jpg：用来定义与所选直线平行的矢量方向。

● 978-7-111-50520-4-Chapter12-452.jpg：用来定义从一点到另外一点所形成的直线来定义矢量方向。

● 978-7-111-50520-4-Chapter12-453.jpg：用来在显示符号的位置输入一个角度。

◆ 978-7-111-50520-4-Chapter12-454.jpg：用来将符号添加到制图对象中。

◆ 978-7-111-50520-4-Chapter12-455.jpg：用来指明符号在图样中的位置。
