UGNX10.0快速入门应用技巧及编辑视图

2023-10-17 理论教育 版权反馈
【摘要】：下面以图12.5.6为例，来说明编辑剖切线的一般过程。图12.5.7 “截面线”对话框图12.5.8 创建剖切线单击“截面线”对话框中的按钮，再单击按钮，此时视图并未立即更新。图12.5.9 定义剖切阴影线选择命令。依次选取图12.5.11所示的曲线作为剖面线边界。剖面线样式设置如图12.5.10所示。

1.编辑整个视图

在视图的边框上右击，从弹出的快捷菜单中选择978-7-111-50520-4-Chapter12-257.jpg命令，系统弹出图12.5.5所示的“设置”对话框，使用该对话框可以改变视图的显示。“设置”对话框和“制图首选项”对话框基本一致，在此不作具体介绍。

2.视图细节的编辑

（1）编辑剖切线。

下面以图12.5.6为例，来说明编辑剖切线的一般过程。

978-7-111-50520-4-Chapter12-258.jpg打开文件D:\ugxc10\work\ch12.05.03\edit-section01.prt。

978-7-111-50520-4-Chapter12-259.jpg选择命令。在视图中双击要编辑的剖切线（或者双击剖切箭头），系统弹出图12.5.7所示的“截面线”对话框。

978-7-111-50520-4-Chapter12-260.jpg单击对话框中的978-7-111-50520-4-Chapter12-261.jpg按钮，选取图12.5.8所示的剖视图，在对话框中选中978-7-111-50520-4-Chapter12-262.jpg单选按钮。

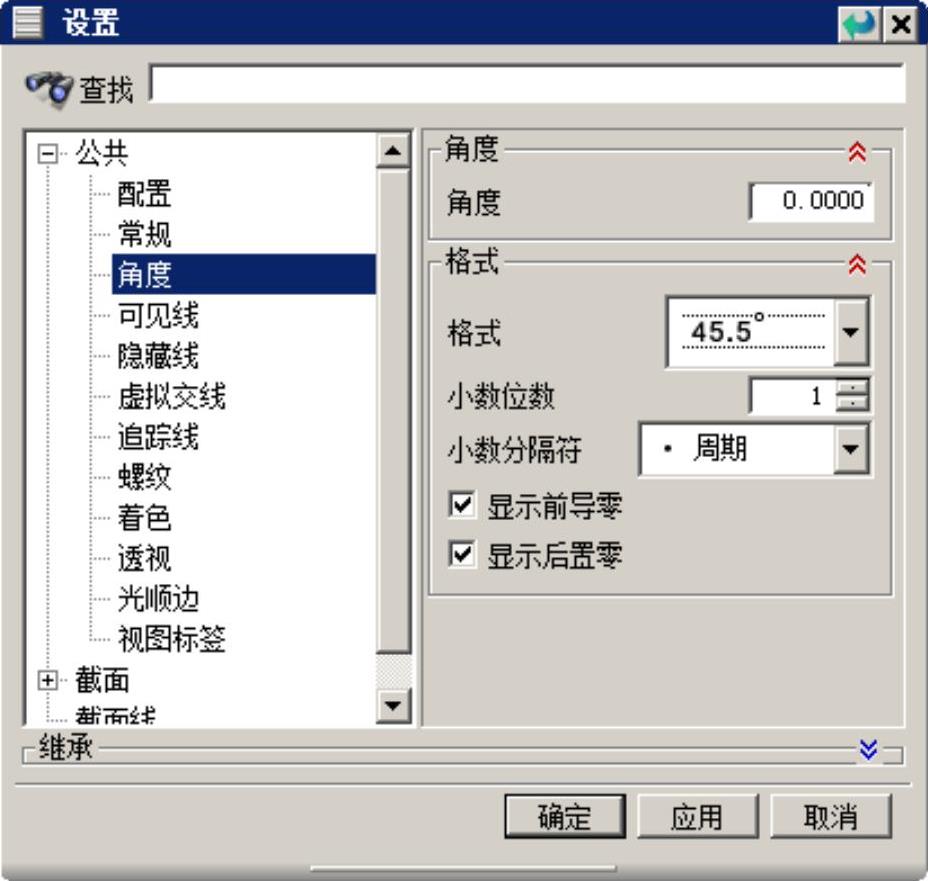

图12.5.5 “设置”对话框

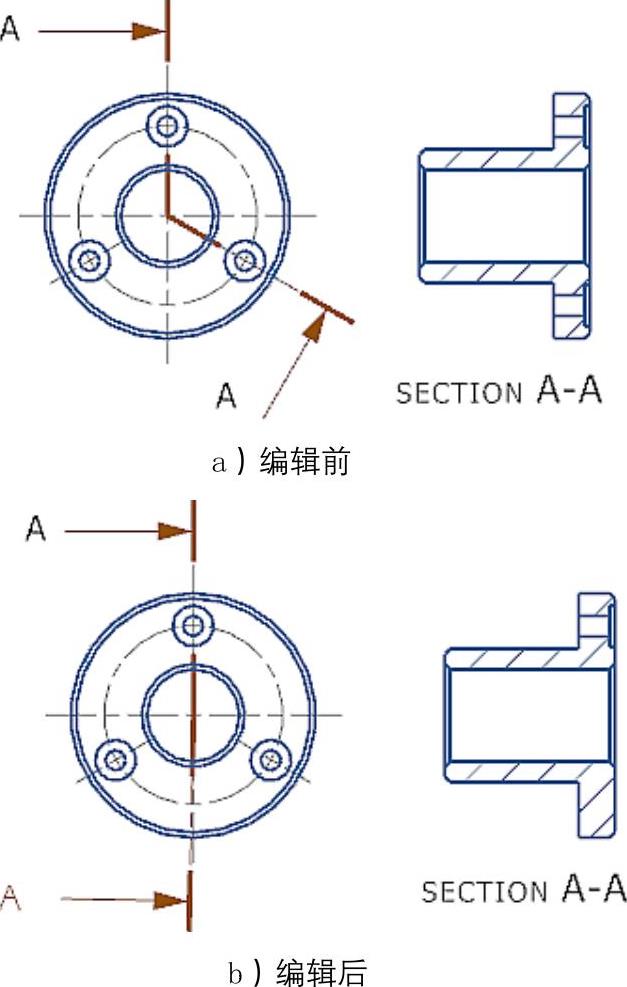

图12.5.6 编辑剖切线

978-7-111-50520-4-Chapter12-265.jpg选择要移动的段（图12.5.8所示的一段剖切线）。

978-7-111-50520-4-Chapter12-266.jpg选择放置位置（图12.5.8主视图正下方）。

说明

利用“截面线”对话框不仅可以增加、删除和移动剖面线，还可重新定义铰链线、剖切矢量和箭头矢量等。

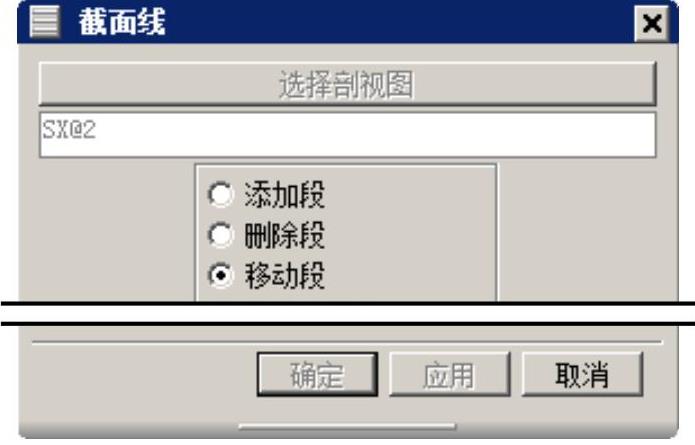

图12.5.7 “截面线”对话框

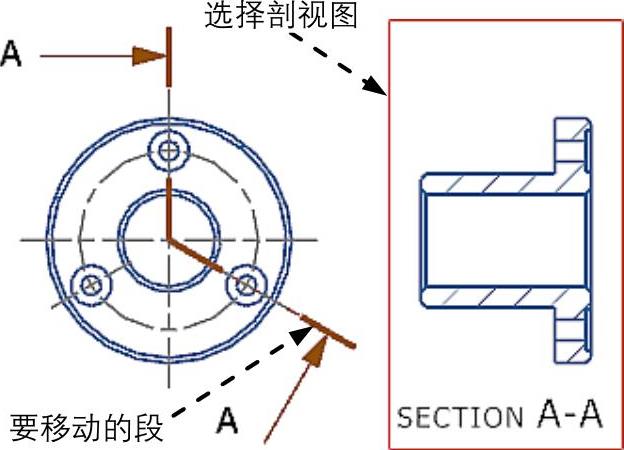

图12.5.8 创建剖切线(www.chuimin.cn)

978-7-111-50520-4-Chapter12-269.jpg单击“截面线”对话框中的978-7-111-50520-4-Chapter12-270.jpg按钮，再单击978-7-111-50520-4-Chapter12-271.jpg按钮，此时视图并未立即更新。

978-7-111-50520-4-Chapter12-272.jpg更新视图。选择下拉菜单978-7-111-50520-4-Chapter12-273.jpg978-7-111-50520-4-Chapter12-274.jpg978-7-111-50520-4-Chapter12-275.jpg978-7-111-50520-4-Chapter12-276.jpg978-7-111-50520-4-Chapter12-277.jpg命令，系统弹出“更新视图”对话框，单击“选择所有过时视图”按钮978-7-111-50520-4-Chapter12-278.jpg，选择全部视图，单击978-7-111-50520-4-Chapter12-279.jpg按钮，完成剖切线的编辑。

（2）定义剖切阴影线。

在工程图环境中，用户可以选择现有剖切线或自定义的剖切线作为剖切阴影线来填充剖面。与产生剖视图的结果不同，填充剖面不会产生新的视图。下面以图12.5.9为例，说明定义剖切阴影线的一般操作过程。

978-7-111-50520-4-Chapter12-280.jpg打开文件D:\ugxc10\work\ch012.05.03\edit_section3.prt。

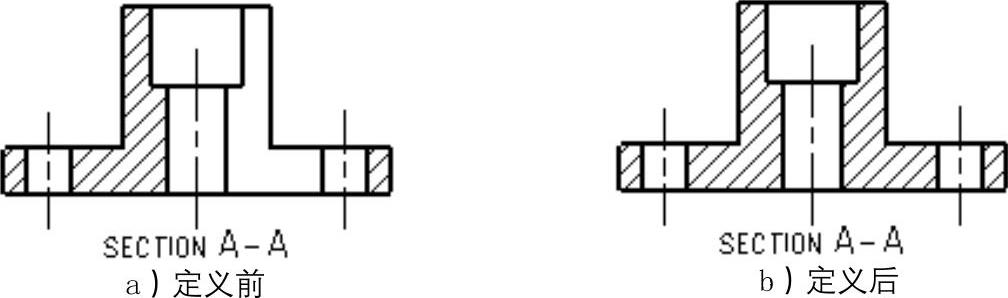

图12.5.9 定义剖切阴影线

978-7-111-50520-4-Chapter12-282.jpg选择命令。选择下拉菜单978-7-111-50520-4-Chapter12-283.jpg978-7-111-50520-4-Chapter12-284.jpg978-7-111-50520-4-Chapter12-285.jpg978-7-111-50520-4-Chapter12-286.jpg978-7-111-50520-4-Chapter12-287.jpg命令，系统弹出图12.5.10所示的“剖面线”对话框，在该对话框978-7-111-50520-4-Chapter12-288.jpg区域的978-7-111-50520-4-Chapter12-289.jpg下拉列表中选择978-7-111-50520-4-Chapter12-290.jpg选项。

978-7-111-50520-4-Chapter12-291.jpg定义剖面线边界。依次选取图12.5.11所示的曲线作为剖面线边界。

978-7-111-50520-4-Chapter12-292.jpg定义剖面线样式。剖面线样式设置如图12.5.10所示。

978-7-111-50520-4-Chapter12-293.jpg单击978-7-111-50520-4-Chapter12-294.jpg按钮，完成剖面线的定义。

图12.5.10所示的“剖面线”对话框中的部分选项的功能说明如下。

◆ 978-7-111-50520-4-Chapter12-295.jpg选项：若选择该选项，则在创建剖面线时是通过在图形上选取一个封闭的边界曲线来得到的。

◆ 978-7-111-50520-4-Chapter12-296.jpg选项：若选择该选项，则在创建剖面线时，只需在一个封闭的边界曲线内部单击，系统将自动选取此封闭边界作为创建剖面线的边界。

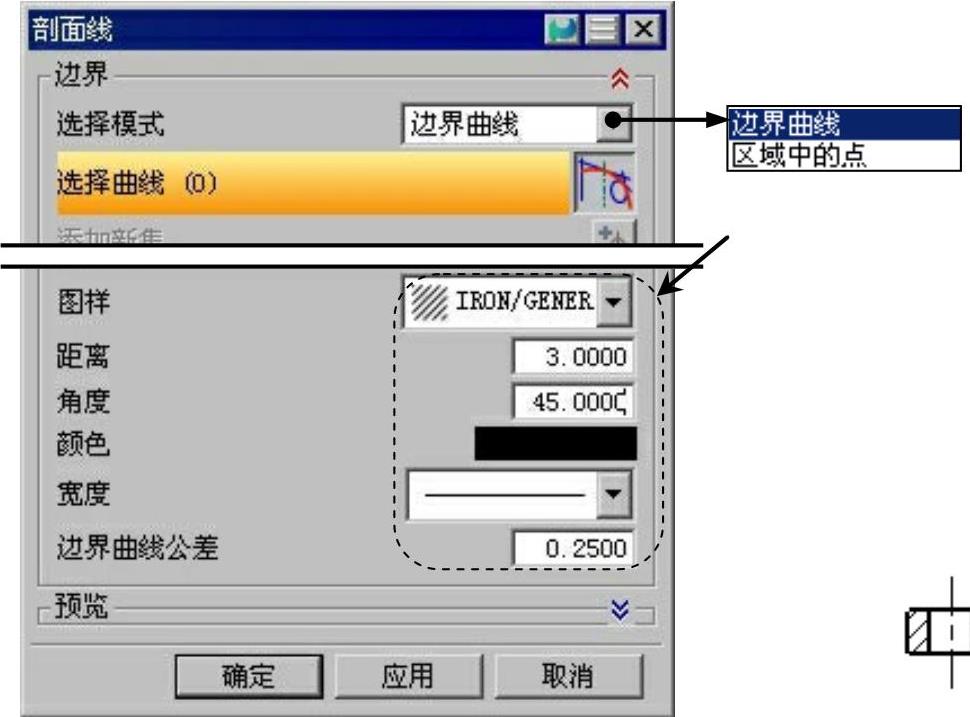

图12.5.10 “剖面线”对话框

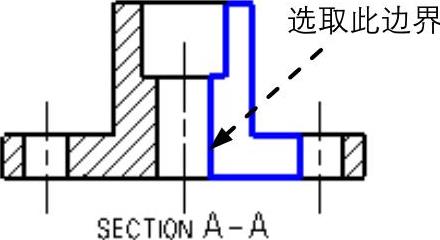

图12.5.11 选择边线要素
