UGNX10.0快速入门：局部剖视图应用技巧
【摘要】：局部剖视图是通过移除零件某个局部区域的材料来查看内部结构的剖视图，创建时需要提前绘制封闭或开放的曲线来定义要剖开的区域。图12.4.12 局部剖视图图12.4.13 绘制曲线单击“草图工具”工具条中的按钮，完成草图绘制。创建局部剖视图。选取图12.4.15所示的基点。说明选择基点时，先将主视图的视图样式改为隐藏线可见的形式，操作完成后再将其隐藏。图12.4.14 “局部剖”对话框图12.4.15 选取基点定义拉出的矢量方向。
局部剖视图是通过移除零件某个局部区域的材料来查看内部结构的剖视图，创建时需要提前绘制封闭或开放的曲线来定义要剖开的区域。下面创建图12.4.12所示的局部剖视图，操作过程如下。
打开文件D:\ugxc10\work\ch12.04.06\break-cut-view.prt。
绘制局部剖视图的边界。
（1）在主视图的边界上右击，在系统弹出的快捷菜单中选择
命令，此时将激活主视图为草图视图。
（2）单击“草图工具”工具条中的“艺术样条”按钮
，系统弹出“艺术样条”对话框，选择
类型，绘制图12.4.13所示的样条曲线，单击对话框中的
按钮。

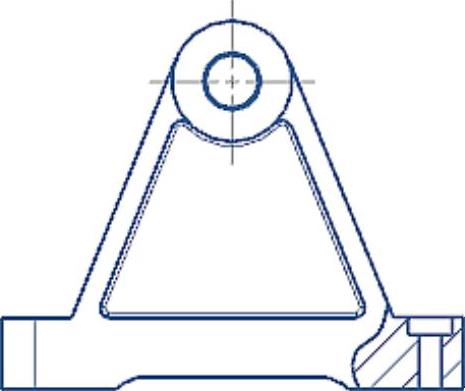

图12.4.12 局部剖视图

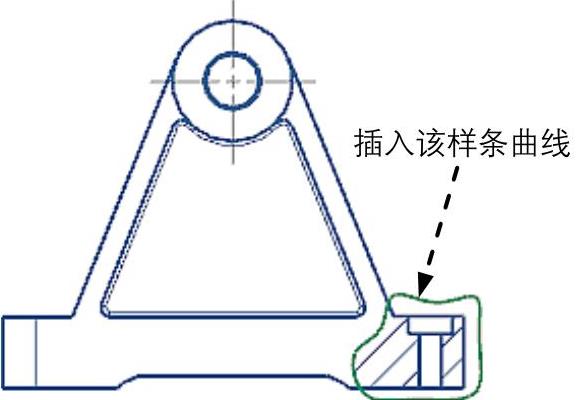

图12.4.13 绘制曲线
（3）单击“草图工具”工具条中的
按钮，完成草图绘制。
选择命令。选择下拉菜单
命令，系统弹出“局部剖”对话框（图12.4.14）。
创建局部剖视图。(www.chuimin.cn)
（1）选择生成局部剖的视图。在绘图区选取主视图。
（2）定义基点。选取图12.4.15所示的基点（沉头孔圆形）。
说明
选择基点时，先将主视图的视图样式改为隐藏线可见的形式，操作完成后再将其隐藏。具体操作参见录像。

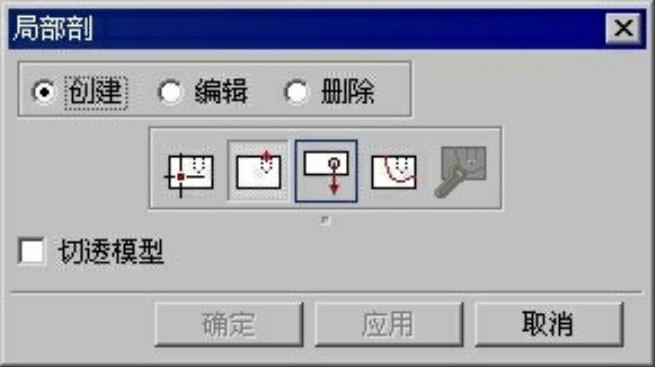

图12.4.14 “局部剖”对话框

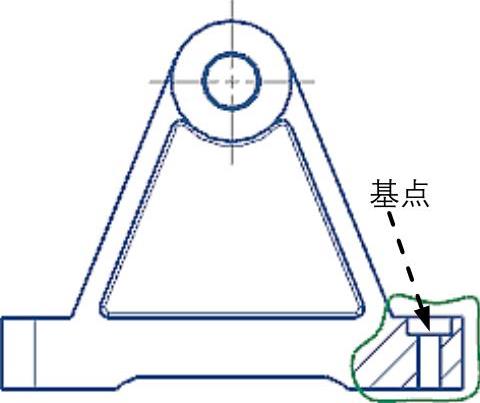

图12.4.15 选取基点
（3）定义拉出的矢量方向。接受系统的默认方向。
（4）选择剖切线。单击“局部剖”对话框中的“选择曲线”按钮
；选择样条曲线为剖切线；单击
按钮；再单击
按钮，完成局部剖视图的创建。
