UGNX10.0基准坐标系使用技巧

2023-10-17 理论教育 版权反馈
【摘要】：基准坐标系由三个基准平面、三个基准轴和原点组成，在基准坐标系中可以选择单个基准平面、基准轴或原点。基准坐标系可用来创建其他特征、约束草图和定位在一个装配中的组件等。下面通过图4.10.13所示的范例来说明创建基准坐标系的一般操作过程。选择下拉菜单命令，系统弹出图4.10.14所示的“基准CSYS”对话框。在建模过程中，经常需要对工作坐标系进行操作，以便于建模。图4.10.15 “CSYS”对话框◆ ：通过两个矢量来创建一个坐标系。

基准坐标系由三个基准平面、三个基准轴和原点组成，在基准坐标系中可以选择单个基准平面、基准轴或原点。基准坐标系可用来创建其他特征、约束草图和定位在一个装配中的组件等。下面通过图4.10.13所示的范例来说明创建基准坐标系的一般操作过程。

978-7-111-50520-4-Chapter04-753.jpg打开文件D:\ugxc10\work\ch04.10.06\define_csys.prt。


图4.10.13 创建基准坐标系

978-7-111-50520-4-Chapter04-755.jpg选择命令。选择下拉菜单978-7-111-50520-4-Chapter04-756.jpg978-7-111-50520-4-Chapter04-757.jpg978-7-111-50520-4-Chapter04-758.jpg978-7-111-50520-4-Chapter04-759.jpg978-7-111-50520-4-Chapter04-760.jpg命令，系统弹出图4.10.14所示的“基准CSYS”对话框。

978-7-111-50520-4-Chapter04-761.jpg选择创建基准坐标系的方式。在“基准CSYS”对话框的978-7-111-50520-4-Chapter04-762.jpg下拉列表中选择978-7-111-50520-4-Chapter04-763.jpg选项。

978-7-111-50520-4-Chapter04-764.jpg定义参考点。选取立方体的三个顶点作为基准坐标系的参考点，其中原点是第一点，X轴是从第一点到第二点的矢量，Y轴是从第一点到第三点的矢量，如图4.10.13a所示。978-7-111-50520-4-Chapter04-765.jpg

单击978-7-111-50520-4-Chapter04-766.jpg按钮，完成基准坐标系的创建。

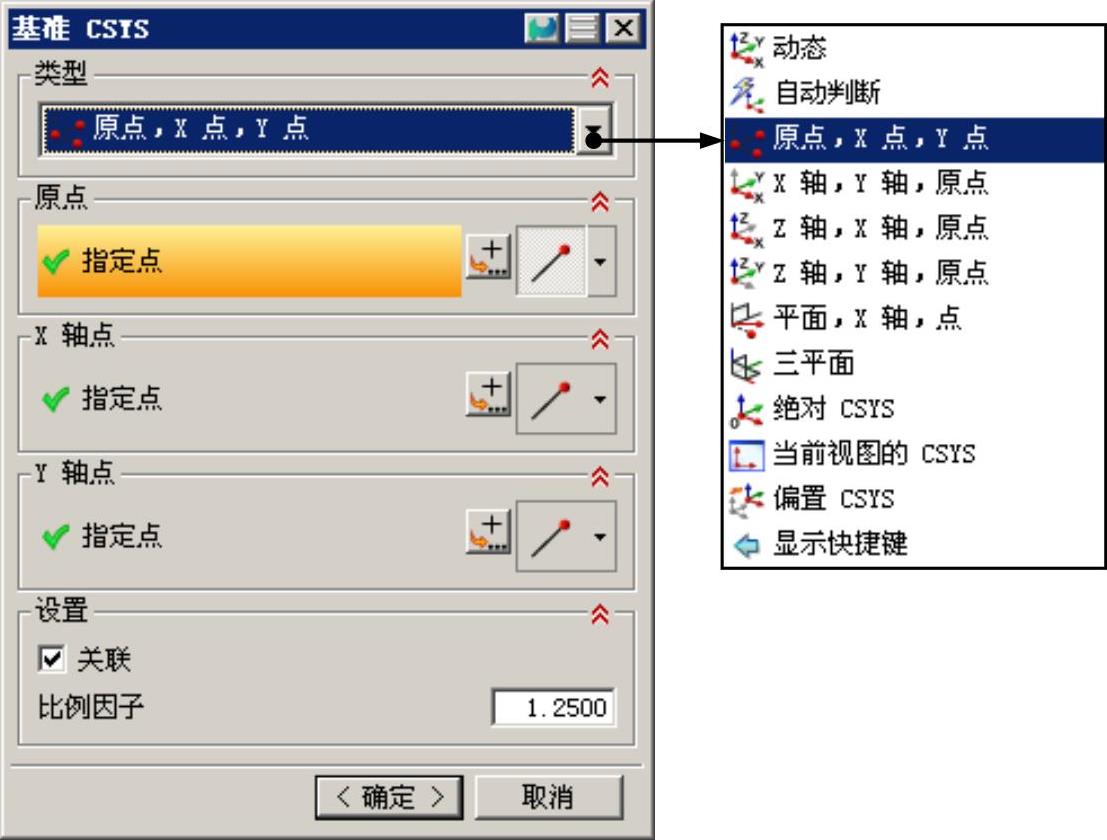

图4.10.14 “基准CSYS”对话框

图4.10.14所示的“基准CSYS”对话框中各选项功能的说明如下。

◆ 978-7-111-50520-4-Chapter04-768.jpg：选择该选项，读者可以手动将CSYS移到所需的任何位置和方向。

◆ 978-7-111-50520-4-Chapter04-769.jpg：创建一个与所选对象相关的CSYS，或通过X、Y和Z分量的增量来创建CSYS。实际所使用的方法是基于所选择的对象和选项。要选择当前的CSYS，可选择自动判断的方法。

◆ 978-7-111-50520-4-Chapter04-770.jpg：根据选择的三个点或创建三个点来创建CSYS。要想指定三个点，可以使用点方法选项或使用相同功能的菜单，打开“点构造器”对话框。X轴是从第一点到第二点的矢量；Y轴是从第一点到第三点的矢量；原点是第一点。

◆ 978-7-111-50520-4-Chapter04-771.jpg：根据所选择或定义的一点和两个矢量来创建CSYS。选择的两个矢量作为坐标系的X轴和Y轴；选择的点作为坐标系的原点。

◆ 978-7-111-50520-4-Chapter04-772.jpg：根据所选择或定义的一点和两个矢量来创建CSYS。选择的两个矢量作为坐标系的Z轴和X轴；选择的点作为坐标系的原点。

◆ 978-7-111-50520-4-Chapter04-773.jpg：根据所选择或定义的一点和两个矢量来创建CSYS。选择的两个矢量作为坐标系的Z轴和Y轴；选择的点作为坐标系的原点。

◆ 978-7-111-50520-4-Chapter04-774.jpg：根据所选择的一个平面、X轴和原点来创建CSYS。其中选择的平面为Z轴平面，选取的X轴方向即为CSYS中X轴的方向，选取的原点为CSYS的原点。

◆ 978-7-111-50520-4-Chapter04-775.jpg：根据所选择的三个平面来创建CSYS。X轴是第一个“基准平面/平的面”的法线；Y轴是第二个“基准平面/平的面”的法线；原点是这三个基准平面/面的交点。

◆ 978-7-111-50520-4-Chapter04-776.jpg：指定模型空间坐标系作为坐标系。X轴和Y轴是“绝对CSYS”的X轴和Y轴；原点为“绝对CSYS”的原点。(www.chuimin.cn)

◆ 978-7-111-50520-4-Chapter04-777.jpg：将当主视图的坐标系设置为坐标系。X轴平行于视图底部；Y轴平行于视图的侧面；原点为视图的原点（图形屏幕中间）。如果通过名称来选择，CSYS将不可见或在不可选择的层中。

◆ 978-7-111-50520-4-Chapter04-778.jpg：根据所选择的现有基准CSYS的X、Y和Z的增量来创建CSYS。X轴和Y轴为现有CSYS的X轴和Y轴；原点为指定的点。在建模过程中，经常需要对工作坐标系进行操作，以便于建模。选择下拉菜单978-7-111-50520-4-Chapter04-779.jpg978-7-111-50520-4-Chapter04-780.jpg978-7-111-50520-4-Chapter04-781.jpg978-7-111-50520-4-Chapter04-782.jpg978-7-111-50520-4-Chapter04-783.jpg命令，系统弹出图4.10.15所示的“CSYS”对话框，对所建的工作坐标系进行操作。其创建的操作步骤和创建基准坐标系一致。

图4.10.15所示的“CSYS”对话框中各按钮功能的说明如下。

◆ 978-7-111-50520-4-Chapter04-784.jpg：通过选择的对象或输入坐标分量值来创建一个坐标系。

◆ 978-7-111-50520-4-Chapter04-785.jpg：通过三个点来创建一个坐标系。这三点依次是原点、X轴方向上的点和Y轴方向上的点。第一点到第二点的矢量方向为X轴正向，Z轴正向由第二点到第三点按右手法则来确定。

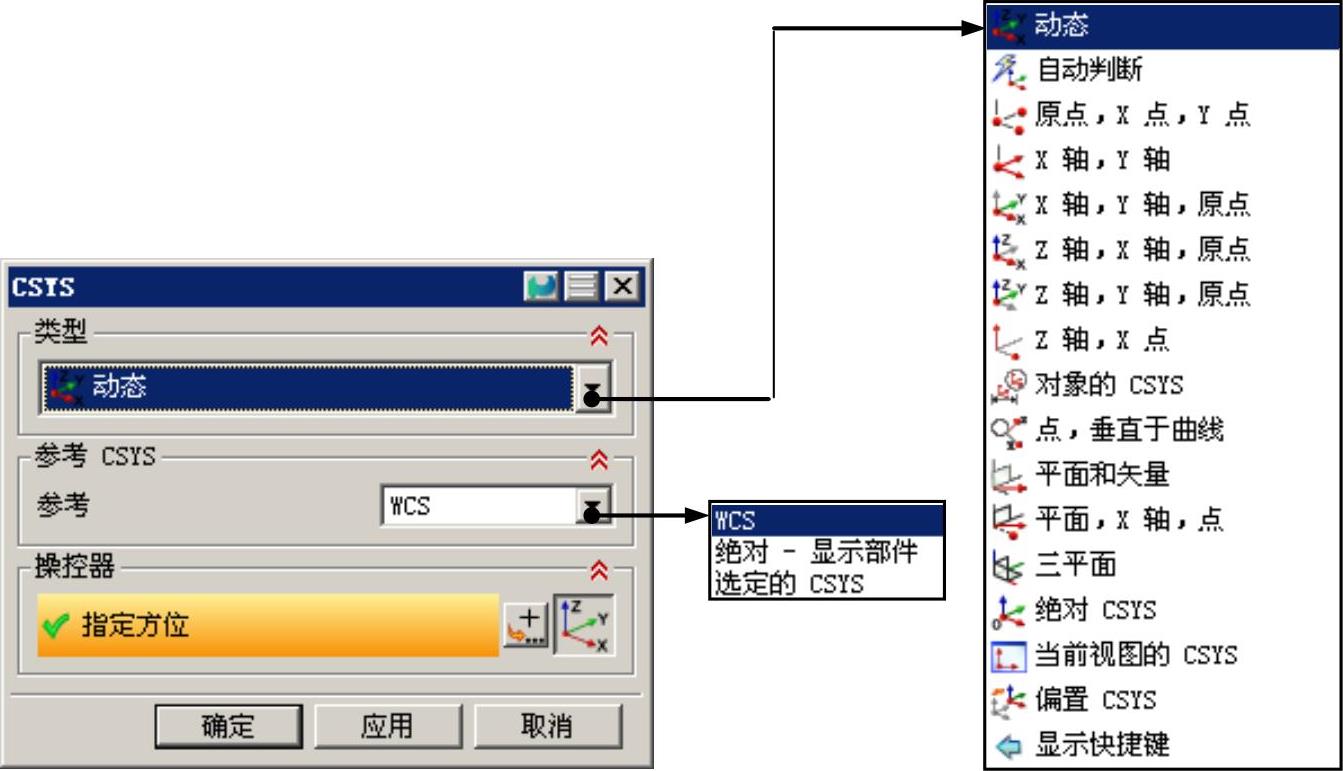

图4.10.15 “CSYS”对话框

◆ 978-7-111-50520-4-Chapter04-787.jpg：通过两个矢量来创建一个坐标系。坐标系的原点为第一矢量与第二矢量的交点，XC-YC平面为第一矢量与第二矢量所确定的平面，X轴正向为第一矢量方向，从第一矢量至第二矢量按右手法则确定Z轴的正向。

◆ 978-7-111-50520-4-Chapter04-788.jpg：创建一点作为坐标系原点，再选取或创建两个矢量来创建坐标系。X轴正向平行于第一矢量方向，XC-YC平面平行于第一矢量与第二矢量所在平面，Z轴正向由从第一矢量在XC-YC平面上的投影矢量至第二矢量在XC-YC平面上的投影矢量，按右手法则确定。

◆ 978-7-111-50520-4-Chapter04-789.jpg：通过选择或创建一个矢量和一个点来创建一个坐标系。Z轴正向为矢量的方向，X轴正向为沿点和矢量的垂线指向定义点的方向，Y轴正向由从Z轴至X轴按右手法则确定，原点为三个矢量的交点。

◆ 978-7-111-50520-4-Chapter04-790.jpg：用选择的平面曲线、平面或工程图来创建坐标系，XC-YC平面为对象所在的平面。

◆ 978-7-111-50520-4-Chapter04-791.jpg：利用所选曲线的切线和一个点的方法来创建一个坐标系。原点为切点，曲线切线的方向即为Z轴矢量，X轴正向为沿点到切线的垂线指向点的方向，Y轴正向由从Z轴至X轴矢量按右手法则确定。

◆ 978-7-111-50520-4-Chapter04-792.jpg：通过选择一个平面、选择或创建一个矢量来创建一个坐标系。X轴正向为面的法线方向，Y轴为矢量在平面上的投影，原点为矢量与平面的交点。

◆ 978-7-111-50520-4-Chapter04-793.jpg：通过依次选择三个平面来创建一个坐标系。三个平面的交点为坐标系的原点，第一个平面的法向为X轴，第一个平面与第二个平面的交线为Z轴。

◆ 978-7-111-50520-4-Chapter04-794.jpg：在绝对坐标原点（0，0，0）处创建一个坐标系，即与绝对坐标系重合的新坐标系。

◆ 978-7-111-50520-4-Chapter04-795.jpg：用当主视图来创建一个坐标系。当主视图的平面即为XC-YC平面。

说明

“CSYS”对话框中的一些选项与“基准CSYS”对话框中的相同，此处不再赘述。
