创建偏移坐标系基准点时,单击【模型】选项卡【基准】组中的【偏移坐标系】按钮(位于【基准点】下拉列表中),系统弹出【基准点】对话框;利用【基准点】对话框可以同时建立一个或者多个基准点(与一般基准点相同)。创建偏移坐标系基准点的具体操作步骤与技巧如下:
1)单击【新建】按钮输入名称为“2-1-2”,取消【使用默认模板】选项,单击【确定】按钮;在弹出的新对话框中,选用【mmns_part_solid】模板,单击【确定】按钮。
2)单击【模型】选项卡【基准】组中的【偏移坐标系】按钮,系统弹出【基准点】对话框。
3)创建【笛卡尔】类型的偏移坐标系基准点PNT0:在偏移坐标系【基准点】对话框【类型】下拉列表中选择【笛卡尔】,然后单击绘图界面中的坐标系以激活该对话框,如图2-12所示;设置偏移坐标系【基准点】对话框中X轴、Y轴、Z轴的坐标值分别为50.00、100.00、150.00,如图2-13所示。

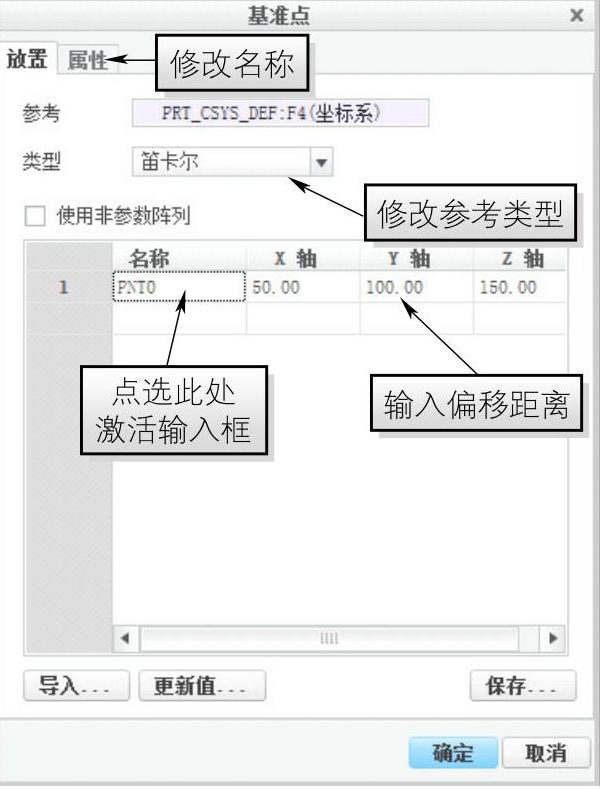

图2-12 【笛卡尔】基准点

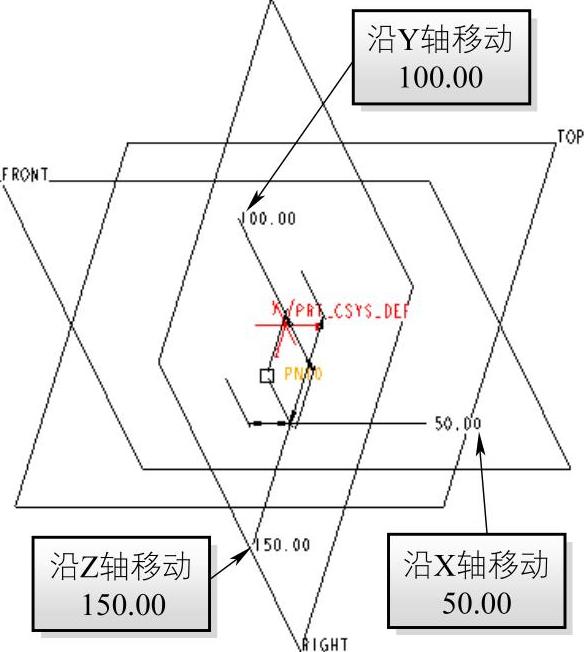

图2-13 确定位置
注:X轴、Y轴、Z轴的坐标值即偏移坐标系基准点相对于原坐标系原点的坐标在PNT0正下方空白表格中单击,可新建偏移坐标系基准点,但是建立的基准点均为同一类型。
4)创建【圆柱】类型的偏移坐标系基准点PNT1:单击【偏移坐标系】按钮,在偏移坐标系【基准点】对话框【类型】下拉列表中选择【圆柱】;单击绘图界面中的坐标系,如图2-14所示;修改偏移坐标系【基准点】对话框中R轴、θ轴、Z轴的坐标值分别为100.00、60.00、-100.00,如图2-15所示,单击【确定】完成操作。

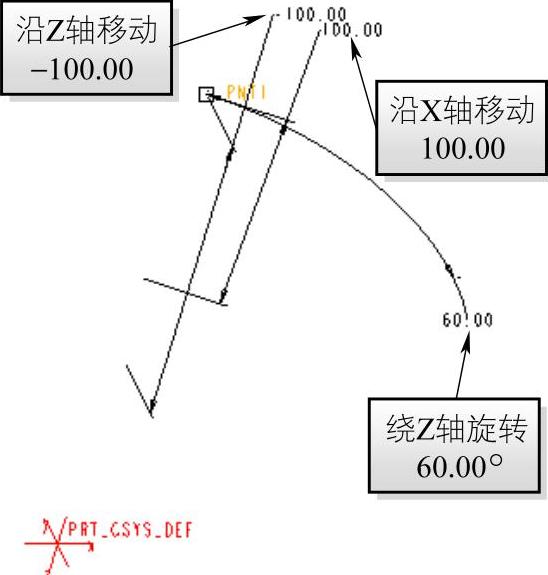

图2-14【圆柱】基准点

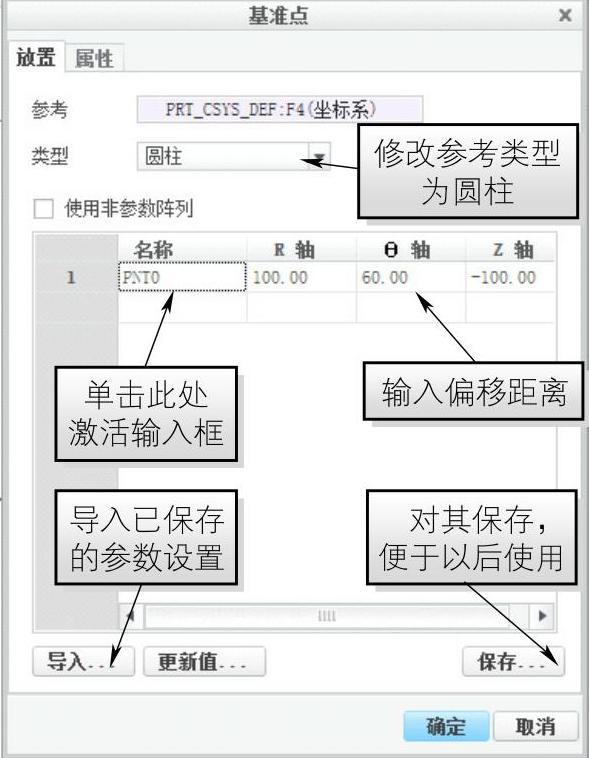

图2-15 输入三坐标的值
注:R轴坐标值表示沿X轴正方向偏移的距离;θ轴坐标值表示绕Z轴旋转的角度;Z轴坐标值表示沿Z轴正方向偏移的距离。
5)创建【球坐标】类型的偏移坐标系基准点PNT2:单击选择【偏移坐标系】基准点按钮偏移坐标系,在偏移坐标系【基准点】对话框【类型】下拉列表中选择【球坐标】;单击新建文件中的坐标系,如图2-16所示;修改偏移坐标系【基准点】对话框中ϒ轴、Φ轴、θ轴的坐标值分别为120.00、60.00、120.00,如图2-17所示。

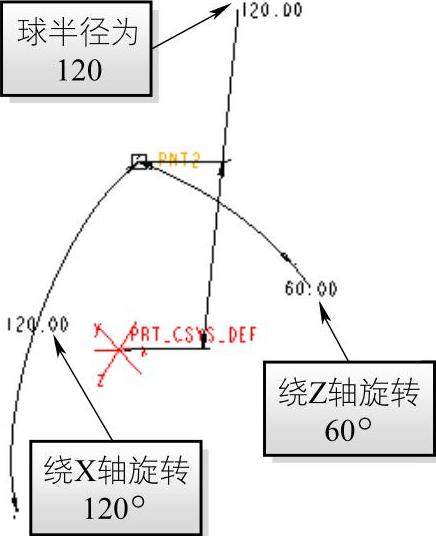

图2-16 新建【球坐标】基准点

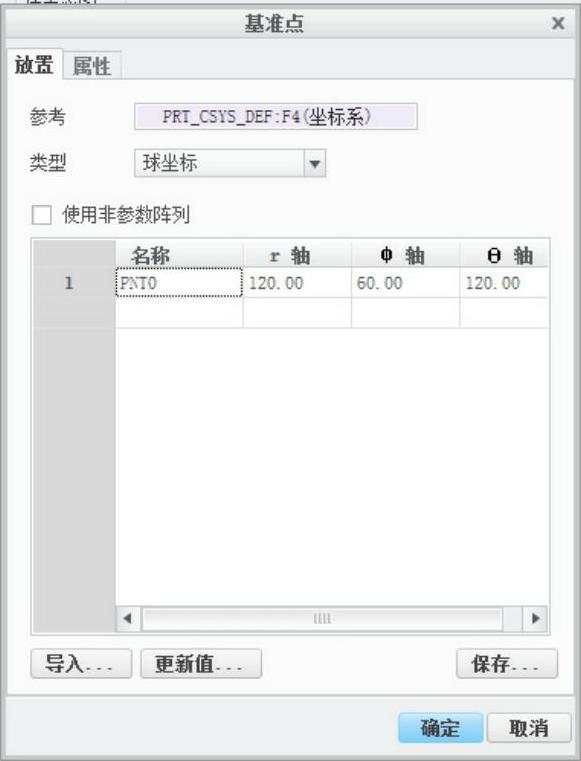

图2-17 输入三坐标的值
注:ϒ轴的坐标值表示球半径;Φ轴的坐标值表示绕Z轴旋转的角度;θ轴的坐标值表示绕X轴旋转的角度。
