1.绘制多线

多线是由多条平行线组合而成的图形，其中每一条平行线称为该多线的一个元素。多线中平行线的数目、颜色和相互间的距离可以根据需要进行设定。在绘制电路图、建筑墙体等平行线组成的对象时，调用“绘制多线”能极大提高绘图效率。

（1）调用命令方式

·下拉菜单：绘图→多线。

·命令：Mline或ml。

（2）功能

绘制一组有一定间距的多条平行线组成的对象。

（3）操作过程

调用该命令后，命令行提示如下。

当前设置：对正=上，比例=20.00，样式=STANDARD

指定起点或[对正（J）/比例（S）/样式（ST）]：

该选项含义如下。

·指定起点：默认选项。按照当前设置的多线样式绘制多线。

·对正：决定如何在指定点绘制多线。

·比例：决定多线的宽度与样式中设置宽度的比例因子。

·样式：如果预先设置了多种多线样式，可通过该选项从列出的多线样式中选择一种

进行绘制。

2.设置多线样式

（1）调用命令方式

·下拉菜单：格式→多线样式。

·命令：Mlstyle。

（2）功能

定义、管理多线的样式。

（3）操作过程

调用该命令后，弹出如图5-14所示的“多线样式”对话框。通过该对话框可新建、加载、重命名和保存多线，也可编辑已有多线样式。各选项的含义及功能如下。(www.chuimin.cn)

·“样式”列表框：列出了已有的多线样式名称。

·说明：对某种多线样式的说明。

·预览：选择一种多线样式后，可通过该窗口查看绘制效果。

·新建：新建一种多线样式。单击该按钮后，弹出如图5-15所示的“创建新的多线样式”对话框，在该对话框中输入新样式名，单击“继续”按钮，即可弹出如图5-16所示的“新建多线样式”对话框。在该对话框中对多线的样式进行设置。其中，“封口”选项组用于设置多线在起点和终点处的样式；“填充”选项组用于设置多线的填充颜色；“图元”选项组用于设置多线元素的数量（可通过“添加”“删除”按钮进行增减）、偏移量、颜色及线型。

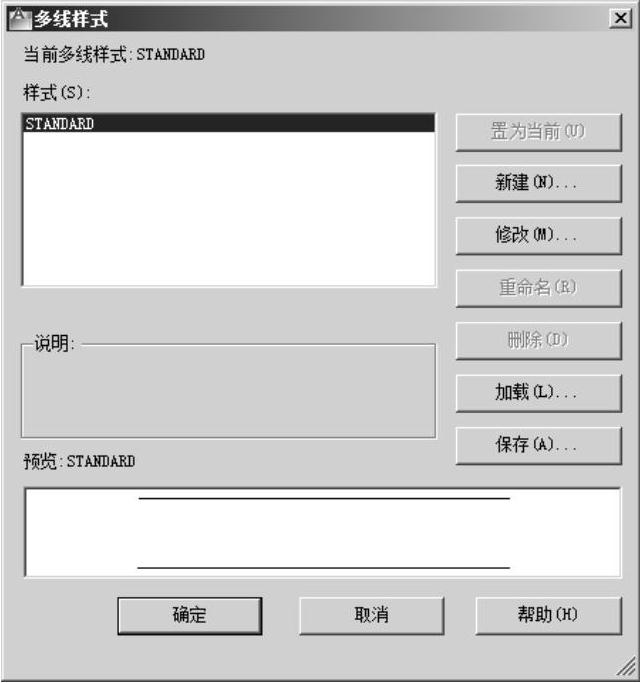

图5-14 “多线样式”对话框

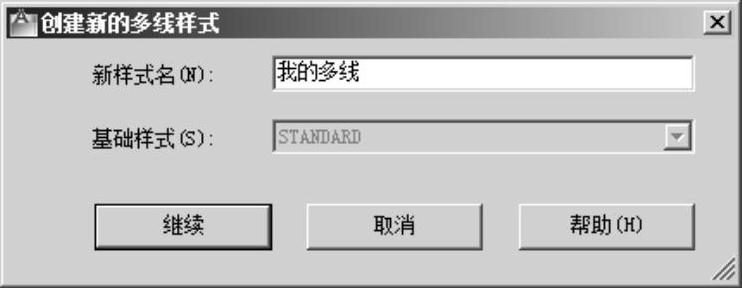

图5-15 “创建新的多线样式”对话框

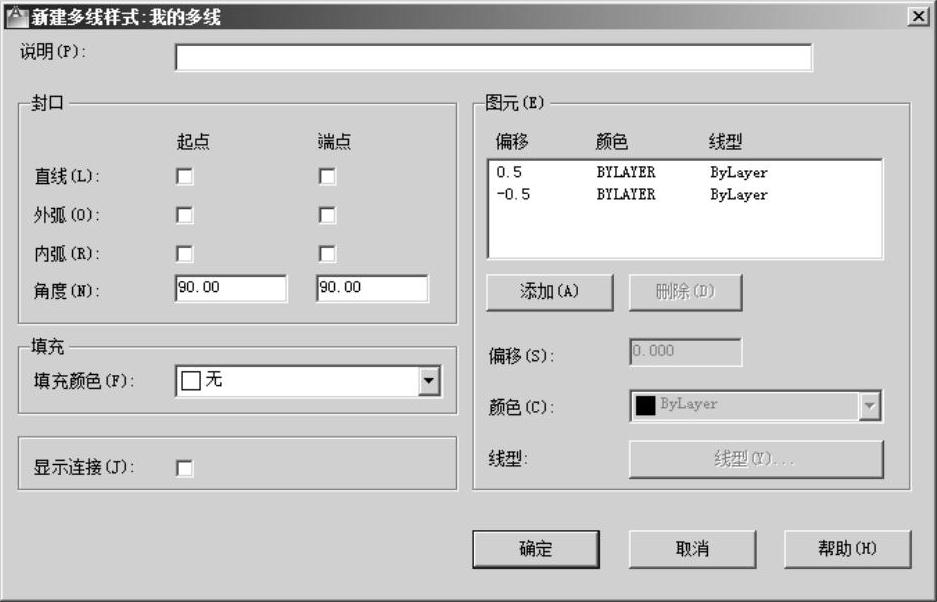

图5-16 “新建多线样式”对话框

·修改：对所选的多线样式进行修改。

·重命名：对所选的多线样式改名。

·删除：删除所选的多线样式。

·加载：加载指定多线样式文件（*.mln）中的多线样式。单击该按钮后，AutoCAD弹出“加载多线样式”对话框，用户可以选择系统默认的acad.min多线样式文件，也可通过单击“文件”按钮，选择其他已有的多线样式文件，选择后单击“确定”按钮即可将选择的多线样式加载为当前样式，并在列表中增加此样式名。

·保存：将当前多线样式存储至指定的多线样式文件中。

【例题5-10】通过“多线样式”对话框新建名为“多线1”的多线样式，对该多线各元素按照图5-17所示的样式进行设置。

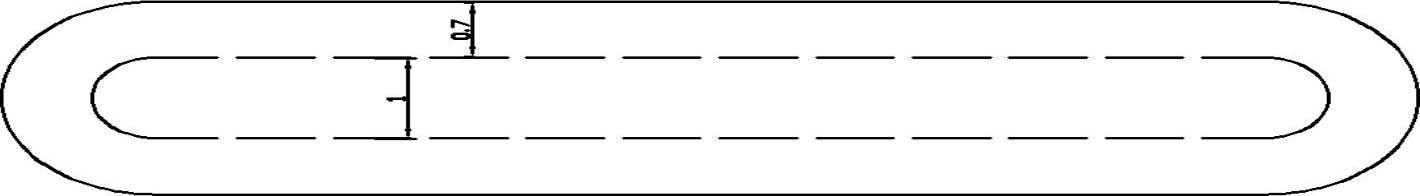

图5-17 多线样式

①通过“格式”菜单下的“多线样式”命令，打开“多线样式”对话框。单击“新建”按钮，弹出“创建新的多线样式”对话框，在该对话框中“新样式名”文本框输入“多线1”，单击“继续”按钮，弹出“新建多线样式”对话框。

②在“新建多线样式”对话框中对多线样式进行如下设置。

封口：多线的起点、端点的内外均用弧线连接，使其封闭。

图元：添加两个图元，将多线的数量变为4条，其中内部的两条偏移量分别为：0.5和 -0.5，线型选择虚线；外部的两条偏移量分别为：1.2和-1.2，线型选择实线。多线样式设置完成，单击“确定”按钮，返回“多线样式”对话框，将该样式“置为当前”。

③调用“多线”命令进行绘图。
