在工程设计中，经常要使用不同的线型，例如实线、虚线、点画线、双线等。而不同的线型表示不同的意义，如轮廓线用实线，看不见的线用虚线等。AutoCAD提供了丰富的线型。此外，用户也可以自己定义线型，以满足特殊需要。

1.设置线型

（1）调用命令方式

·下拉菜单：格式→线型。

·命令：Linetype。

（2）功能

加载、设置线型。

（3）操作过程

调用该命令后，弹出如图4-7所示的“线型管理器”对话框，可以在此对话框中加载需要的线型、设置当前新绘制图形所使用的线型等。

在“线型管理器”中的“线型”列表框中，默认情况下只有两个逻辑线型：“随层”和“随块”及连续实线，这对绘图来说往往是不够的，用户可以单击“加载”按钮来添加所需的线型。单击“加载”按钮后，弹出如图4-8所示的“加载或重载线型”对话框，单击“文件”按钮可选择其他的线型文件。选定线型文件后，在线型列表框中列出该文件包含的所有线型。用户可以选择一种线型或按下<Ctrl>或<Shift>键不松开选择多种线型，然后单击“确定”按钮，即可将选择的线型加载到当前图形文件中。

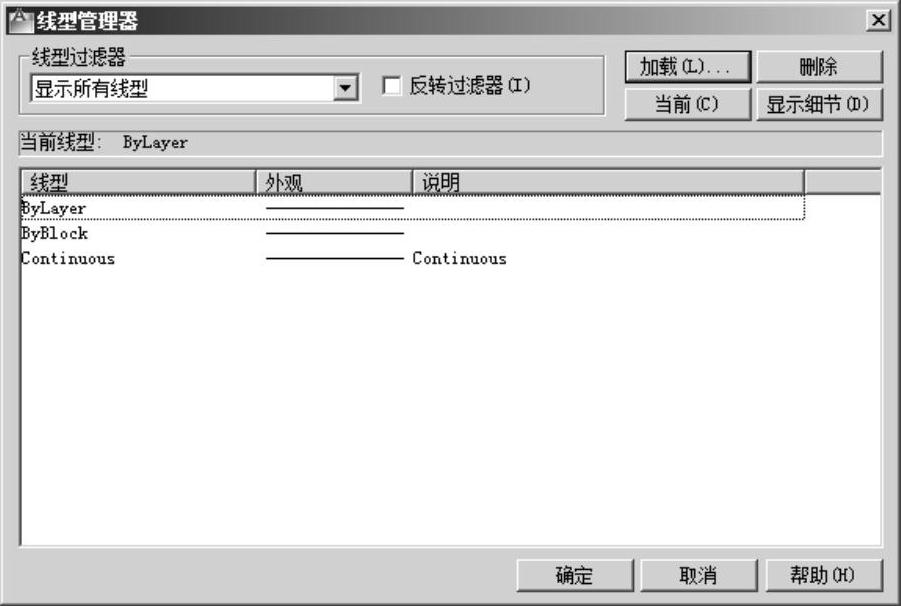

图4-7 “线型管理器”对话框(www.chuimin.cn)

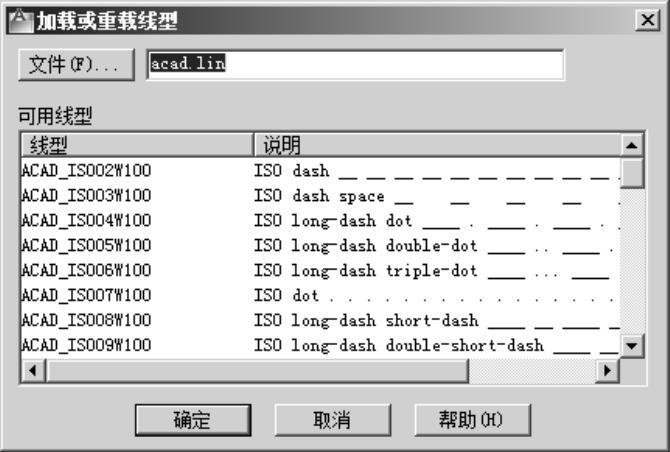

图4-8 “加载或重载线型”对话框

在“线型管理器”对话框的“线型”列表框中显示的有“随层”“随块”和当前图形文件中已加载的线型。用户可以选择其中一种线型，然后单击“当前”按钮，即可设置该线型为当前绘图线型。

设置线型时，选择“随层”表示当前绘图线型与图层的线型一致。通常绘图线型都设置为随层线型，这样，在哪个工作层上绘图就使用该层的线型。当设置为“随块”时，绘图线型为实线。当把在该线型设置下绘制的对象设置为随块后，在不同图层插入块时，块对象的线型将与插入层的线型一致，但在插入块时当前线型应设置成“随层”方式。如果选择的是其他线型而非逻辑线型，则以后绘制的对象都使用该种线型，而不受绘制对象所在图层线型的影响。

还有一种设置当前线型的简单方法，单击“对象特性”工具栏中“线型”下拉列表框的按钮选择即可。

当载入的线型太多时，为方便用户浏览线型，系统提供了“线型过滤器”来设置线型列表显示的方式。在“线型管理器”中“线型过滤器”选项的下拉列表中提供了3个选项，分别是①显示所有线型：显示所有逻辑线型及已加载的线型；②显示所有使用的线型：显示所有已使用了的线型；③显示所有依赖于外部参照的线型：显示外部引用中的线型。如果选择“线型过滤器”选项的下拉列表框右边的“反向过滤器”复选框，则在线型列表框里不显示任何线型。

如果有些线型是不需要的，用户可以使用“线型管理器”删除列表中不需要的线型。在线型列表中选择一个或多个需要删除的线型，单击“删除”按钮或按<Delete>键即可将选择的线型从当前图形文件中删除。AutoCAD只允许删除未使用过的线型，若删除的线型中包含有已使用的线型，则系统弹出警告信息，提示用户不能删除此类线型。

在各种线型绘图时，除了实线外，每种线型都是由实线段、空白段、点或文字、图形等组成的序列。当在屏幕显示或输出的线型不合适时，可以通过改变线型比例系统变量的方法放大或缩小所有线型每一小段的长度。

单击“线型管理器”中的“隐藏细节”按钮，这时在原对话框的下部增加了“详细信息”栏。该栏中的“全局比例因子”和“当前对象缩放比例”文本框用于设置线型比例。

2.修改对象线型

修改已有图形对象的线型有两种方法。可以使用“特性”对话框或“对象特性”工具栏进行修改。首先要选择要修改的对象，然后在“特性”对话框或“对象特性”工具栏中的“线型”下拉列表框中选择要修改成的线型。
