为保证墙体的耐久性以及墙体与其他构件的连接，应在相应位置进行构造处理。墙身的细部构造包括墙脚、门窗洞口、墙身加固措施等。

1）墙脚构造

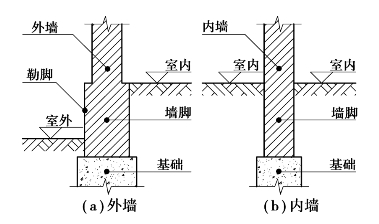

墙脚是指室内地面以下、基础以上的这段墙体，如图8.12所示。墙脚所处的位置常受到雨水、地表水和土壤中水分的侵蚀，致使墙身受潮，饰面层发霉脱落，影响建筑外观和室内环境卫生。因此，在构造上应采取必要的防潮措施，增强墙脚的耐久性；且不能使用吸水率较大、对干湿交替作用敏感的块材砌筑墙脚，如加气混凝土砌块等。

pagenumber_ebook=233,pagenumber_book=225

图8.12　墙脚位置

（1）墙身防潮

墙身防潮的方法是在墙脚铺设防潮层，防止土壤和地面水渗入墙体。防潮层在构造形式上分为水平防潮层和垂直防潮层两种。

①防潮层位置。当室内地面垫层为混凝土等密实材料时，水平防潮层应设在垫层范围内低于室内地坪60mm处，以隔绝地潮对墙身的影响，且还应至少高于室外地面150mm，以防止雨水溅湿墙面。当室内地面垫层为透水材料（如碎石、炉渣等）时，水平防潮层设在平齐或高于室内地坪60mm处。若相邻两房间的室内地面存在高差，应在墙身内设置高低两道水平防潮层，并在靠土壤一层设置垂直防潮层。如采用混凝土或石砌勒脚，则可以不设水平防潮层。此外，还可将地圈梁提高至室内地坪以下来代替水平防潮层。墙身防潮层的位置如图8.13所示。

pagenumber_ebook=233,pagenumber_book=225

图8.13　墙身防潮层的位置

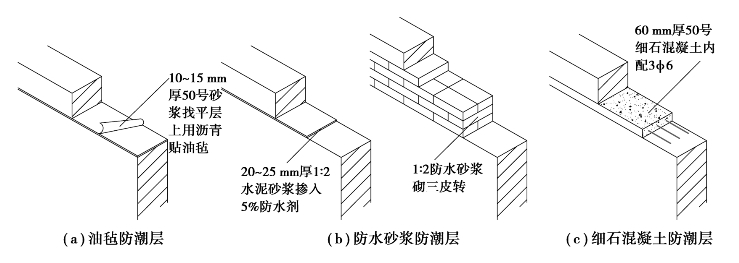

②防潮层的做法。水平防潮层通常有三种构造做法，即油毡防潮层（现已少用）、防水砂浆防潮层和细石混凝土防潮层，如图8.14所示。垂直防潮层的做法通常是在回填土前（靠填土一侧），先用1∶2的水泥砂浆抹面15～20mm，再刷冷底子油一道，刷热沥青两道；也可直接采用掺有3%～5%防水剂的砂浆抹面15～20mm的做法。

pagenumber_ebook=234,pagenumber_book=226

图8.14　墙身水平防潮层

（2）勒脚构造

勒脚是外墙身下部与室外地坪交接处竖直方向的防水构造，其高度一般是室内地坪与室外地面之间的高差。为了保持建筑立面的装饰效果，有时也将底层窗台以下的部分作为勒脚。勒脚不仅受到水的侵蚀，还受到外界机械力的影响，所以要求勒脚更加防潮与坚固耐久。通常采用的构造做法如图8.15所示。

pagenumber_ebook=234,pagenumber_book=226

图8.15　勒脚的构造做法

①勒脚表面抹灰：可采用8～15mm厚的1∶3水泥砂浆打底，12mm厚1∶2水泥白石子浆、水刷石或斩假石抹面。此法多用于一般建筑，如图8.16（a）所示。

②勒脚贴面：可采用天然石材或人工石材贴面，如花岗岩、水磨石板等。贴面勒脚耐久性强，装饰效果好，用于标准较高的建筑，如图8.16（b）所示。

pagenumber_ebook=234,pagenumber_book=226

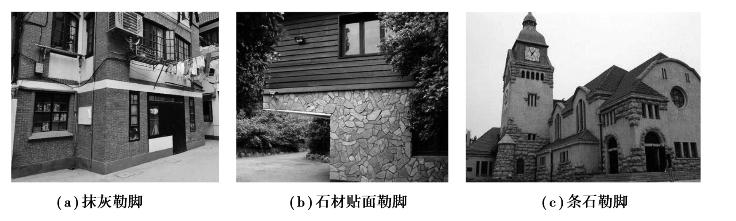

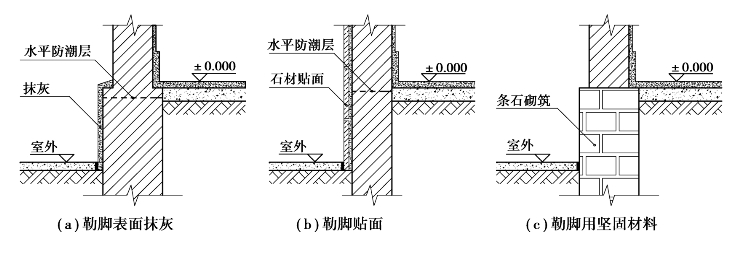

图8.16　勒脚构造实例

③勒脚用坚固材料：采用条石、混凝土等坚固耐久的材料来做勒脚，如图8.16（c）所示。

（3）踢脚构造

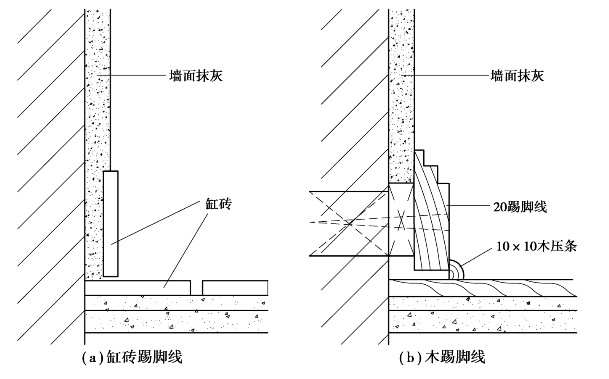

踢脚是外墙内侧和内墙两侧与室内地坪交接处的构造，也成为踢脚线或踢脚板，如图8.17所示。踢脚的主要作用是加固并保护内墙脚，遮盖墙面与楼地面的接缝，防止此处渗漏水、掉灰以及扫地时污染墙面。踢脚的高度一般为100～150mm，有时为了装饰墙面或防潮，也将其延伸至900～1 800mm，称为墙裙。踢脚材料常采用木材、瓷砖、缸砖等，一般与地面材料保持一致。

pagenumber_ebook=235,pagenumber_book=227

图8.17　踢脚线

（4）外墙周围的排水处理

为了防止屋顶落水或地表水侵入勒脚而危害基础，必须沿建筑物外墙四周设置散水、明沟或暗沟等（图8.18），以将勒脚附近的积水及时排开。当屋面采用有组织排水时，一般设散水和暗沟；而当屋面采用无组织排水时，则设散水和明沟。此外，对于降雨量较小的北方地区，建筑外墙周围一般单做散水；而对于降雨量较大的南方地区，通常将散水与明沟或暗沟结合，也可单做明沟。

pagenumber_ebook=235,pagenumber_book=227

图8.18　外墙周围的排水处理

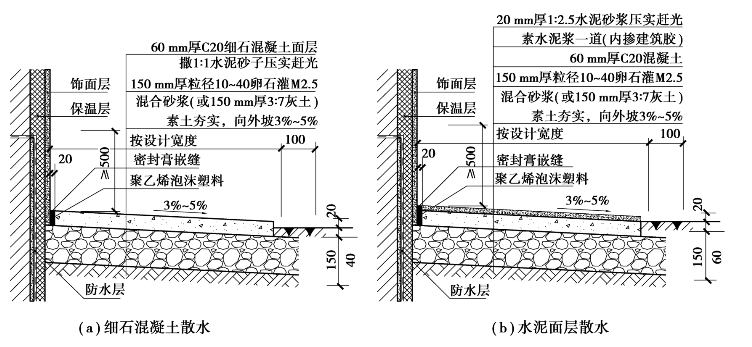

①散水。铺设在建筑外墙四周用以防止雨水渗入的保护层称为散水，其做法通常是在夯实素土上铺三合土、混凝土等材料，厚度为60～70mm，如图8.19所示。散水宽度一般为600～1 000mm，当屋面采用无组织排水时，其宽度应大于屋檐出挑长度200～300mm。为保证排水顺畅，散水的排水坡度通常为3%～5%。为防止外墙沉降时将散水拉裂，应在散水与外墙交接处设置变形缝，并采用弹性材料嵌缝。同时，沿散水纵向应间隔6 000～12 000mm设置一道伸缩缝，并进行嵌缝处理。对于存在季节性冰冻的地区，散水底部还需用砂石、炉渣、石灰土等非冻胀材料铺设300mm厚的防冻胀层。

pagenumber_ebook=236,pagenumber_book=228

图8.19　散水构造做法示例

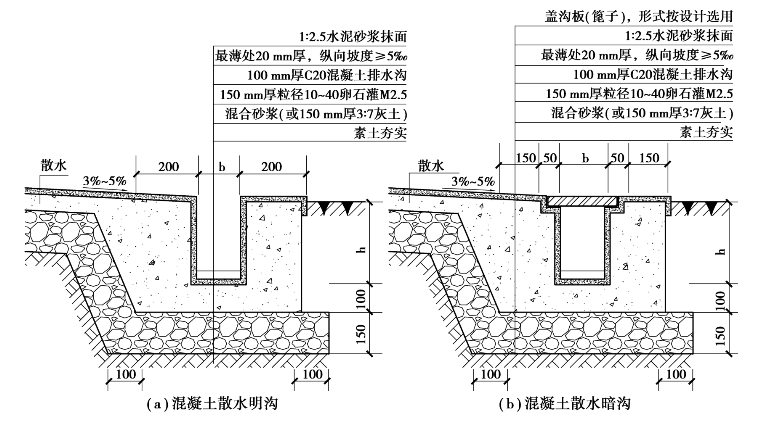

②明沟与暗沟。明沟是设在外墙四周的排水沟，其作用是将积水导向集水井后汇入排水系统，以保护墙脚和基础。明沟可用砖砌、石砌或混凝土现浇，沟底做坡度为0.5%～1%的排水纵坡。明沟中心应正对屋檐滴水位置，外墙与明沟之间应做散水，如图8.20（a）所示。暗沟是设有盖沟板的排水沟，其作用与明沟相同，如图8.20（b）所示。

pagenumber_ebook=236,pagenumber_book=228

图8.20　明沟与暗沟构造示例（图中b和h按设计确定，且不大于400mm）

2）门窗洞口构造

（1）门窗过梁构造

过梁是用来支撑门窗洞口上部墙体的承重构件，它将所受荷载传递给洞口两侧的墙体，承重墙上的过梁，还要承受楼板的荷载。

常用的钢筋混凝土过梁，承载能力较强，可用于较宽的门窗洞口，对建筑的不均匀沉降或振动有一定的适应性。过梁的宽度一般与墙厚相同，高度按结构计算确定，但应配合墙体块材的规格，过梁两端伸入墙内的支承长度不应小于240mm。外墙的门窗过梁还应在底部抹灰时做好滴水处理，以防止飘落到墙面的雨水沿过梁向外墙内侧流淌。(www.chuimin.cn)

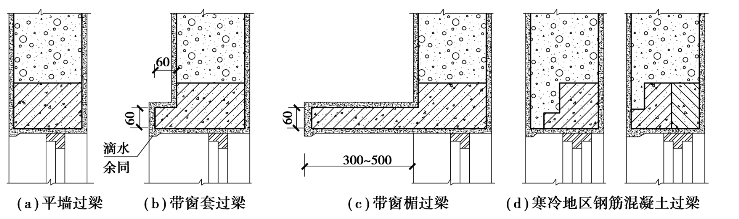

图8.21为钢筋混凝土过梁的几种断面形式，其中矩形断面过梁施工方便，是最常采用的断面形式。同时过梁的形式还应配合建筑的立面装饰，例如带有窗套或窗楣的窗，过梁断面就可做成“L”形出挑，如图8.21（b）、（c）所示。此外，在寒冷地区，也常采用“L”形断面的过梁，以减小其外露部分的面积，或将其全部包起来，防止在过梁内表面产生凝结水，如图8.21（d）所示。

pagenumber_ebook=237,pagenumber_book=229

图8.21　钢筋混凝土过梁

有时，过梁会根据建筑风格和装饰需要采用其他形式，如传统的砖拱和石拱过梁，或结合细部设计而制作的各种钢筋混凝土过梁的变化形式，如图8.22所示。其中，砖拱和石拱过梁对门窗洞口的跨度有一定限制，并且对基础不均匀沉降的适应性较差，目前只应用于一些复古风格建筑的非承重装饰墙体中。

（2）窗台

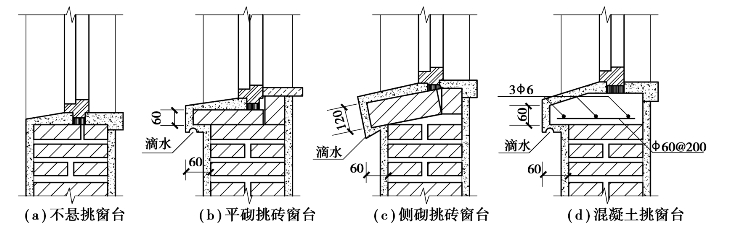

窗台是窗洞口下部设置的排水构造，其作用是排除沿窗面流下的雨水，防止其渗入墙身或沿窗缝渗入室内。窗台的形式分为挑窗台和不悬挑窗台两种，如图8.23所示，为便于排水，一般设置为挑窗台。位于内墙或阳台等处的窗不受雨水冲刷，可不必设挑窗台。当外墙面材料为面砖时，墙面易被雨水冲洗干净，也可不设挑窗台。

pagenumber_ebook=237,pagenumber_book=229

pagenumber_ebook=238,pagenumber_book=230

图8.22　其他形式的过梁

挑窗台可用砖砌，也可用混凝土窗台构件。砖砌挑窗台根据设计要求可分为平砖挑出1/4砖和立砖挑出1/4砖。窗台两端应超过窗洞口至少120mm，表面应设有一定的排水坡度，并做抹灰或贴面处理。为避免雨水影响窗下墙面，挑窗台底部边缘处应做滴水槽或斜抹水泥砂浆，引导雨水垂直下落。

pagenumber_ebook=238,pagenumber_book=230

图8.23　窗台构造

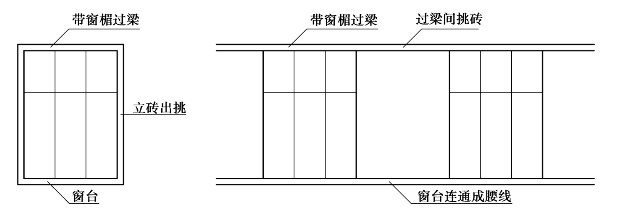

为突出建筑立面的装饰效果，可在窗洞口四周由过梁、窗台和窗边挑出的立砖形成窗套；也可将几个窗台连做或将所有的窗台连通形成水平线条（即腰线），如图8.24所示。

pagenumber_ebook=238,pagenumber_book=230

图8.24　窗套与腰线

3）墙身加固措施

（1）门垛和壁柱

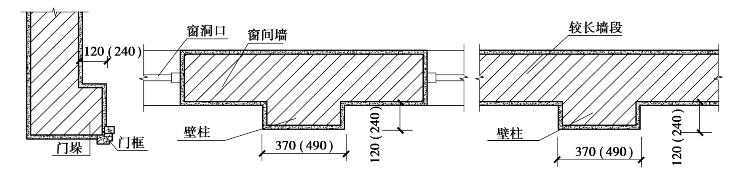

在墙体上开设门洞时一般应设门垛，特别是在墙体转折处或丁字墙处，用以保证墙身稳定和门框安装，如图8.25所示。门垛宽度与墙厚相同，长度与块材的尺寸、规格相对应，且不宜过长，以免影响房间使用。普通砖墙的门垛长度一般为120mm或240mm，空心砖墙或加气混凝土砌块墙的门垛宽度一般为100mm或200mm。

pagenumber_ebook=239,pagenumber_book=231

图8.25　门垛与壁柱

当墙体受集中荷载作用或因墙体过长导致稳定性不足时（如240mm厚、长度超过6m），应在墙身局部适当位置增设壁柱（又称扶壁柱），使其与墙体共同承担荷载并稳定墙身，如图8.25所示。壁柱尺寸应根据结构计算确定并符合块材规格，如砖墙壁柱常凸出墙面120mm或240mm，宽度为370mm或490mm。壁柱一般用于砌体结构。

（2）圈梁

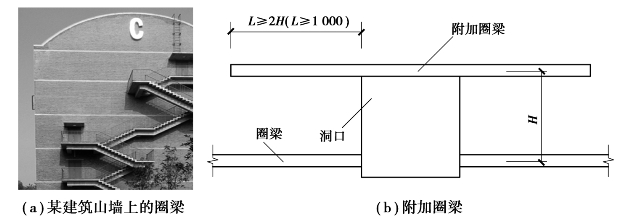

圈梁是沿建筑外墙、内纵墙和主要横墙在同一水平面设置的连续封闭的梁，如图8.26（a）所示。圈梁的作用是增强建筑的整体刚度及墙身稳定性，减少因基础不均匀沉降或承受较大振动荷载所引起的墙身开裂。

pagenumber_ebook=239,pagenumber_book=231

图8.26　圈梁与附加圈梁

圈梁与门窗过梁宜尽量统一考虑，可用圈梁代替门窗过梁。圈梁应闭合，若遇到截断圈梁的门窗洞口，则应在洞口上部附加圈梁，进行上下搭接，如图8.26（b）所示。但对于有抗震要求的建筑，圈梁不宜被洞口截断。

钢筋混凝土圈梁整体刚度好，应用广泛，目前常采用现浇整体式施工，其宽度与墙厚相同，高度不应小于120mm并且与块材尺寸相对应，如砖墙中一般为180mm、240mm等。

钢筋混凝土圈梁的设置位置与数量应根据建筑的墙厚、层高、层数、地基条件、抗震设防烈度等因素综合考虑。如《砌体结构设计规范》（GB 50003—2011）中规定：对于单层砖砌体结构建筑，当檐口标高为5～8m时，应在檐口标高处设置一道圈梁；当檐口标高大于8m时应增设一道圈梁。对于多层砌体结构民用建筑，当层数为3～4层时，应在底层和檐口标高处各设置一道圈梁；当层数超过4层时，还应在所用纵横墙上隔层设置。此外，在抗震设防区，圈梁还应按抗震设防烈度设置，见表8.3。

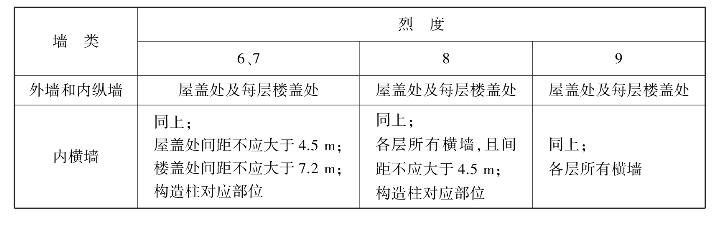

表8.3　现浇钢筋混凝土圈梁设置要求（摘自《建筑抗震设计规范》GB 50011—2010）

pagenumber_ebook=240,pagenumber_book=232

（3）构造柱

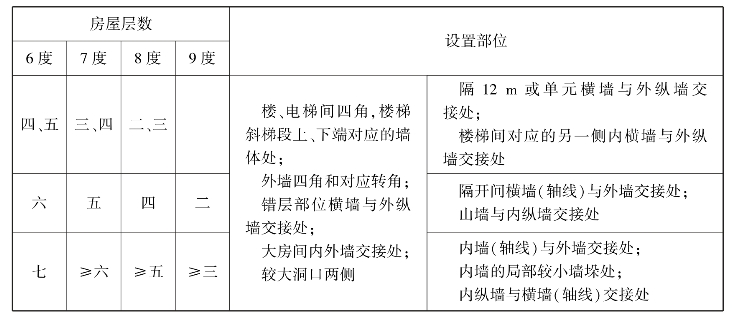

为防止建筑在地震中倒塌，应在砌体结构建筑的墙体中设置现浇钢筋混凝土构造柱，使之与各层圈梁连接，形成空间骨架，提高建筑的整体刚度和稳定性。多层砌体结构建筑应在外墙四角和对应转角、错层部位横墙与外纵墙交接处、较大洞口两侧、大房间内外墙交接处以及楼梯、电梯四角等部位设置构造柱。此外，构造柱还应根据抗震设防烈度的不同来区别设置，见表8.4。

表8.4　砖墙构造柱的设置要求（摘自《建筑抗震设计规范》GB 50011—2010）

pagenumber_ebook=240,pagenumber_book=232

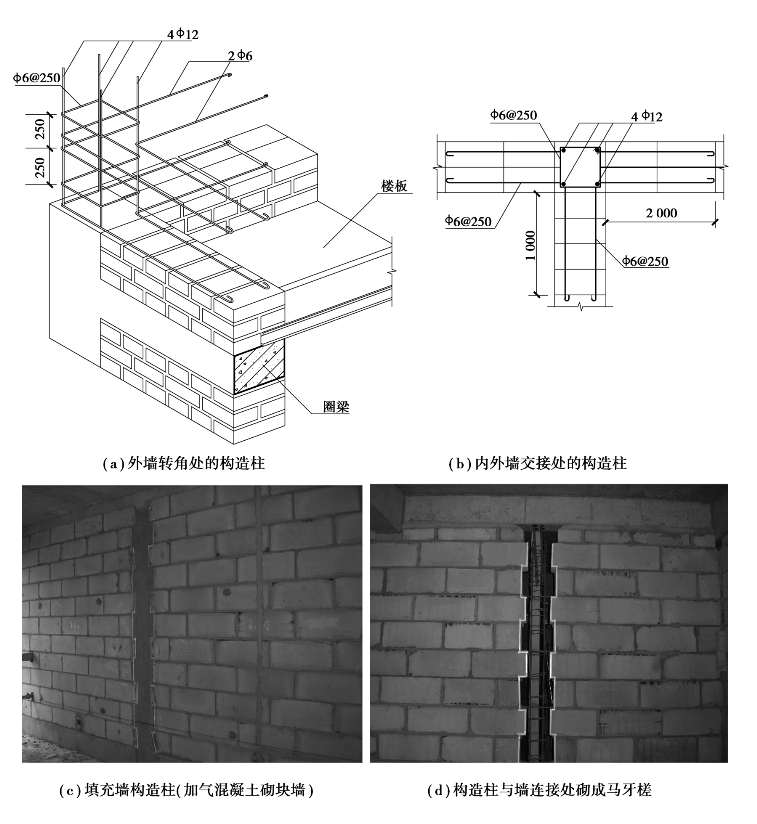

构造柱的截面尺寸应与墙体厚度一致。砖墙构造柱的最小截面尺寸应为240mm×180mm，竖向钢筋多采用4 pagenumber_ebook=240,pagenumber_book=232 12，箍筋多采用6@200～250，且在柱上下端适当加密。随着抗震设防烈度和建筑层数的增加，外墙四角的构造柱可适当加大截面和配筋。构造柱施工时应先绑扎钢筋，再砌墙，最后浇筑混凝土。构造柱与墙连接处应砌成马牙槎，并沿墙高每隔500mm设2 pagenumber_ebook=240,pagenumber_book=232 6的拉结钢筋，每边伸入墙内不宜小于1 000mm，如图8.27所示。构造柱下端应锚固在钢筋混凝土基础或基础梁内，无基础梁时应伸入室外地面下500mm，上端应锚固在顶层圈梁或女儿墙压顶内，以增强其稳定性。
