建筑制图与房屋建筑学-图幅、图标及会签栏解析
【摘要】：建筑工程图纸的幅面及图框尺寸应符合中华人民共和国国家标准《房屋建筑制图统一标准》规定，见表2.2。表2.2幅面及图框尺寸图幅分横式和立式两种。从表2.2中可以看出A1号图幅是A0号图幅的对折，A2号图幅是A1号图幅的对折，其余类推，上一号图幅的短边，即是下一号图幅的长边。表2.3图纸长边加长尺寸注：有特殊需要的图纸，可采用841mm×891mm与1 189mm×1 261mm的幅面。
图幅即图纸幅面，指图纸的大小规格。为了便于图纸的装订、查阅和保存，满足图纸现代化管理要求，图纸的大小规格应力求统一。建筑工程图纸的幅面及图框尺寸应符合中华人民共和国国家标准《房屋建筑制图统一标准》（GB/T 50001—2010）规定（以下简称“《房屋建筑制图统一标准》”），见表2.2。表中数字是裁边以后的尺寸，尺寸代号的意义如图2.10所示。

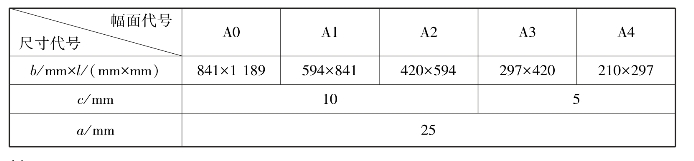

表2.2 幅面及图框尺寸（摘自GB/T 50001—2010）
图幅分横式和立式两种。从表2.2中可以看出A1号图幅是A0号图幅的对折，A2号图幅是A1号图幅的对折，其余类推，上一号图幅的短边，即是下一号图幅的长边。

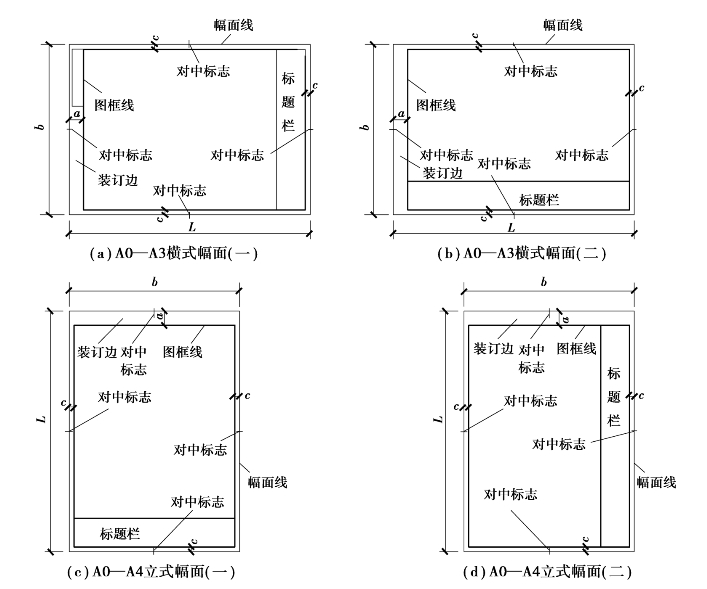

图2.10 图幅格式
建筑工程同一个专业所用的图纸应整齐统一，选用图幅时宜以一种规格为主，尽量避免大小图幅掺杂使用，一般不宜多于两种幅面。目录及表格所采用的A4幅面，可不在此限。
在特殊情况下，允许A0—A3号图幅按表2.3的规定加长图纸的长边，但图纸的短边不得加长。

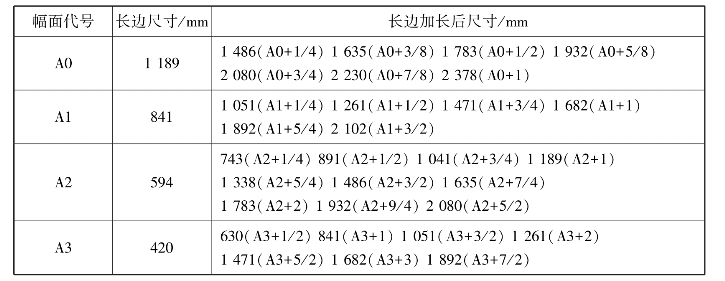

表2.3 图纸长边加长尺寸（摘自GB/T 50001—2010）
(www.chuimin.cn)
注：有特殊需要的图纸，可采用841mm×891mm与1 189mm×1 261mm的幅面。
图纸的标题栏（简称图标）和装订边的位置应按图2.10布置。

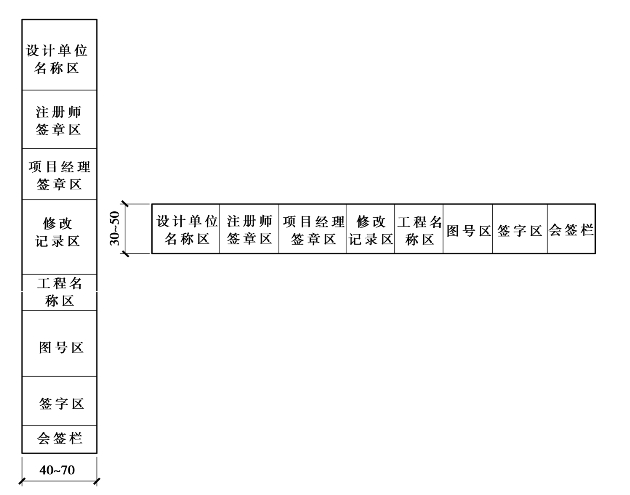

图标的大小及格式如图2.11所示。
图2.11 标题栏（图标）

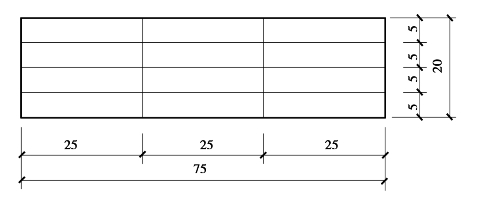

会签栏应按图2.12的格式绘制，栏内应填写会签人员所代表的专业、姓名、日期（年、月、日）；一个会签栏不够用时可另加一个，两个会签栏应并列；不需会签的图纸可不设此栏。
图2.12 会签栏
