混凝土结构设计计算-作用与结构抗力
【摘要】：1)作用作用，一般指施加在结构上的集中力或者均布荷载，如汽车自重、结构自重等，或引起结构变形的原因，如地震、温度变化、基础不均匀沉降、混凝土收缩、焊接沉降等。表2.1作用分类续表2)作用效应作用效应是作用在结构上引起的反应，如弯矩、挠度、扭矩等。若作用为直接作用，则其效应称为荷载效应。此处，M相当于荷载效应S，q相当于荷载Q，0.125相当于荷载效应系数c。
1)作用
作用，一般指施加在结构上的集中力或者均布荷载，如汽车自重、结构自重等，或引起结构变形的原因，如地震、温度变化、基础不均匀沉降、混凝土收缩、焊接沉降等。前者为直接作用，也称为荷载；后者为间接作用，不宜称为荷载。
按随时间的变异性和出现的可能性，结构上的作用可分为3类：
①永久作用(恒载)：在结构使用期间，其量值不随时间变化，或其变化值与平均值比较可忽略不计的作用。
②可变作用：在结构使用期间，其量值随时间变化，且其变化值与平均值相比较不可忽略的作用。
③偶然作用：在结构使用期间出现的概率很小，一旦出现，其值很大且持续时间很短的作用。
各类作用列于表2.1。

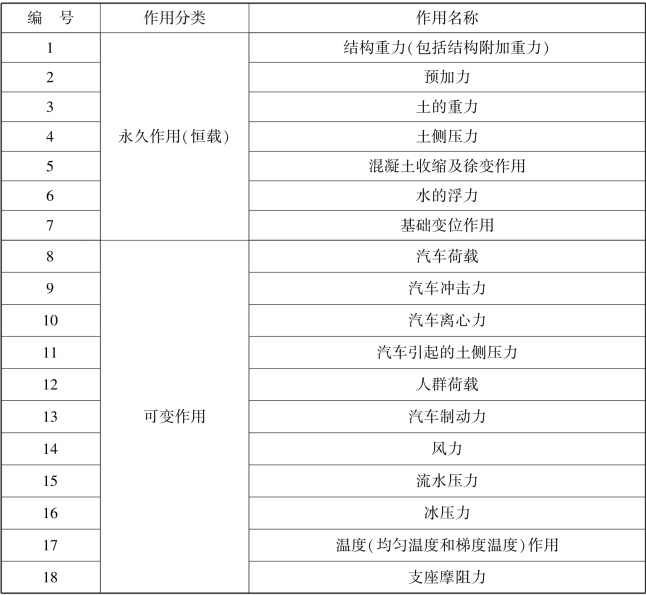

表2.1 作用分类
(https://www.chuimin.cn)

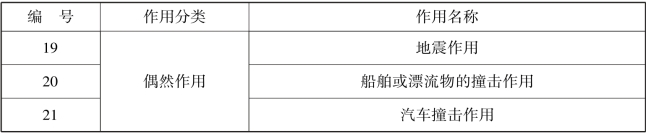

续表
2)作用效应
作用效应是作用在结构上引起的反应，如弯矩、挠度、扭矩等。若作用为直接作用，则其效应称为荷载效应。在线弹性结构中，荷载Q与荷载效应S近似为线性关系：
其中，c为荷载效应系数，如受均布荷载作用的简支梁，跨中弯矩值为M=0.125q
。此处，M相当于荷载效应S，q相当于荷载Q，0.125
相当于荷载效应系数c。
3)结构抗力
结构抗力R是指整个结构或结构构件承受作用效应(即内力和变形)的能力，如构件的承载能力、刚度等。混凝土结构构件的截面尺寸、混凝土强度等级以及钢筋的种类、配筋的数量及方式等确定后，构件截面便具有一定的抗力。抗力可按一定的计算模式确定。影响抗力的主要因素有材料性能(强度、变形模量等)、几何参数(构件尺寸)等和计算模式的精确性(抗力计算所采用的基本假设和计算公式不够精确等)。这些因素都是随机变量，因此由这些因素综合而成的结构抗力R也是一个随机变量。
