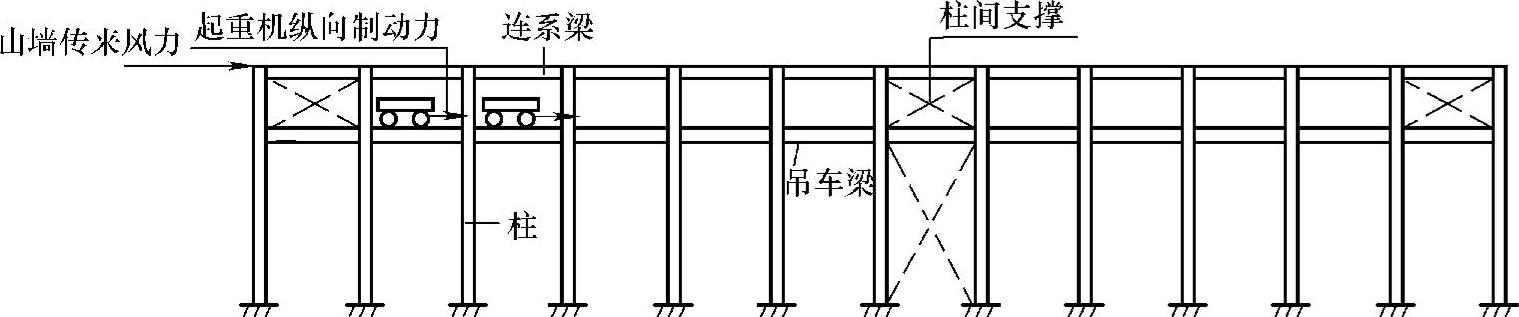

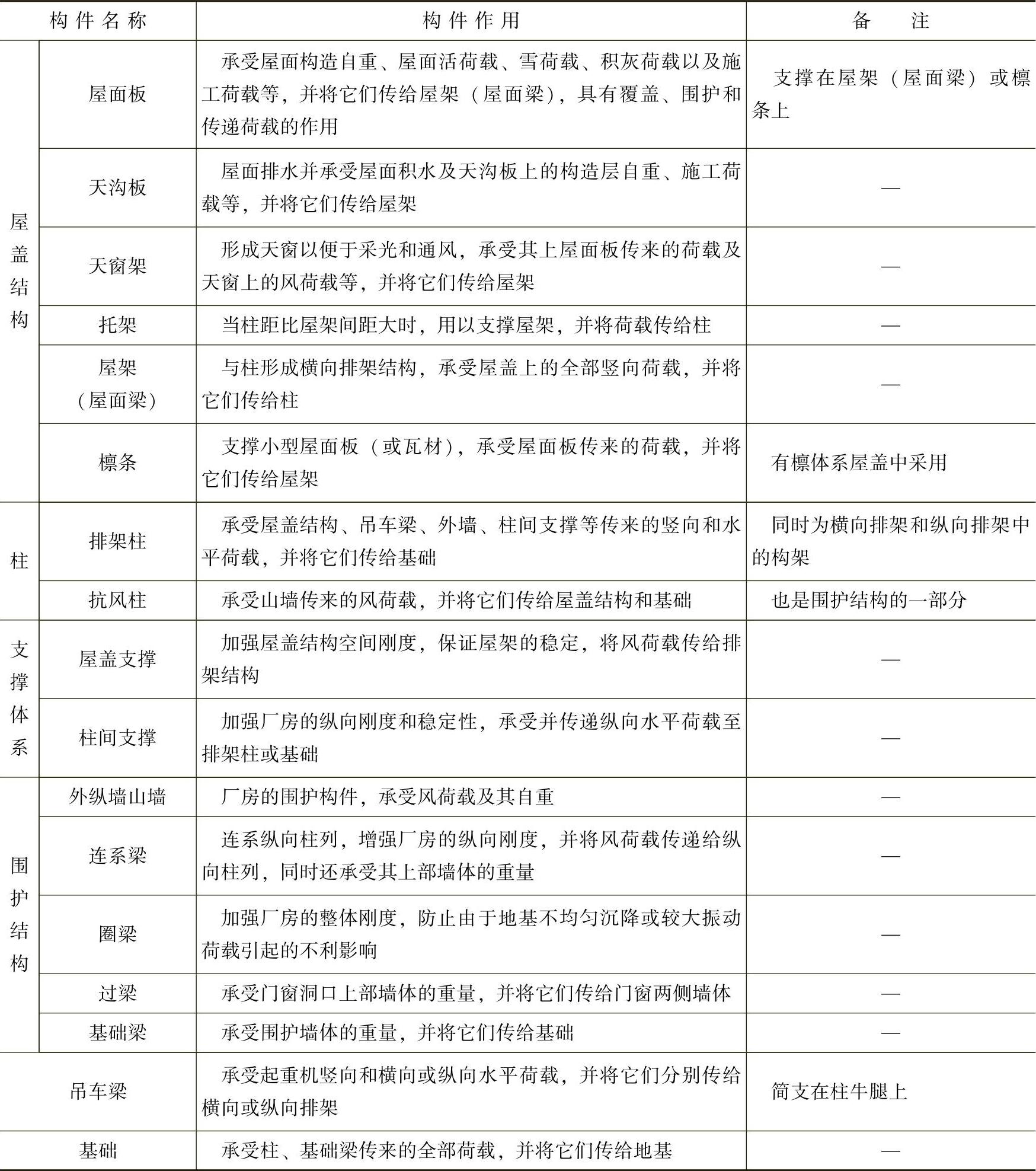

【摘要】：单层厂房结构是一个复杂的空间受力体系，主要由屋盖结构、横向平面排架、纵向平面排架和围护结构四个子结构体系组成，如图3-3所示。图3-4 屋盖结构a）有檩体系 b）无檩体系2.横向平面排架横向平面排架是指由横梁、横向柱列及基础所组成的平面骨架。图3-6 纵向平面排架组成及荷载图4.围护结构围护结构位于厂房的四周，一般包括纵墙、横墙（山墙）、抗风柱、连系梁、基础梁等构件。表3-1 单层厂房结构构件及其作用

单层厂房结构是一个复杂的空间受力体系，主要由屋盖结构、横向平面排架、纵向平面排架和围护结构四个子结构体系组成，如图3-3所示。

图3-3 单层厂房结构

1—屋面板 2—天沟板 3—天窗架 4—屋架 5—托架 6—吊车梁 7—排架柱 8—抗风柱 9—基础 10—连系梁 11—基础梁 12—天窗架垂直支撑 13—屋架下弦横向水平支撑 14—屋架端部垂直支撑 15—柱间支撑

1.屋盖结构

屋盖结构主要由屋面板、天沟板、天窗架、屋架、檩条、屋盖支撑、托架等构件组成。其作用主要是维护和承重（承受屋盖结构的自重、屋面活荷载、雪荷载和其他荷载，并将这些荷载传给排架柱），以及采光和通风。

屋盖结构分有檩体系和无檩体系两种。有檩体系由小型屋面板、檩条、屋架及屋盖支撑组成，如图3-4a；无檩体系由大型屋面板、屋架或屋面梁及屋盖支撑组成，如图3-4b所示，有时还包括天窗架和托架等构件。这两种屋盖结构各有优缺点，适用范围也不同。其中，有檩体系的构件小而轻，便于吊装和运输，但其构造和荷载传递都比较复杂，整体性和刚度也较差，适用于一般中、小型厂房；无檩体系的屋面刚度大、整体性好、构件数量和种类较少、施工速度快，适用于具有较大吨位起重机或有较大振动的大、中型或重型工业厂房。

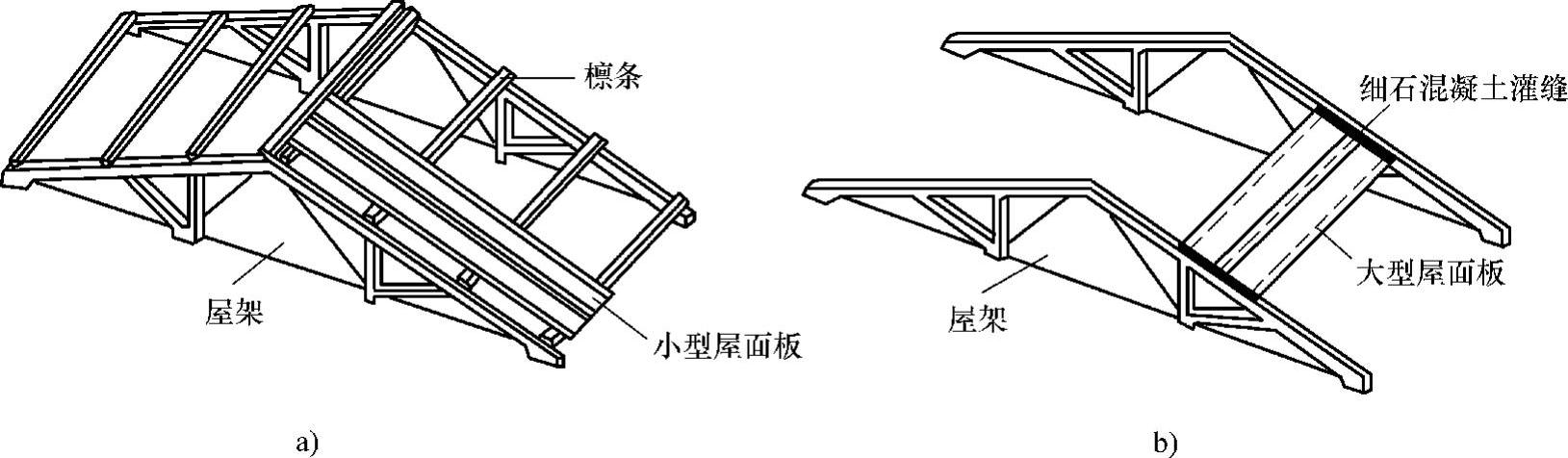

图3-4 屋盖结构

a）有檩体系 b）无檩体系

2.横向平面排架

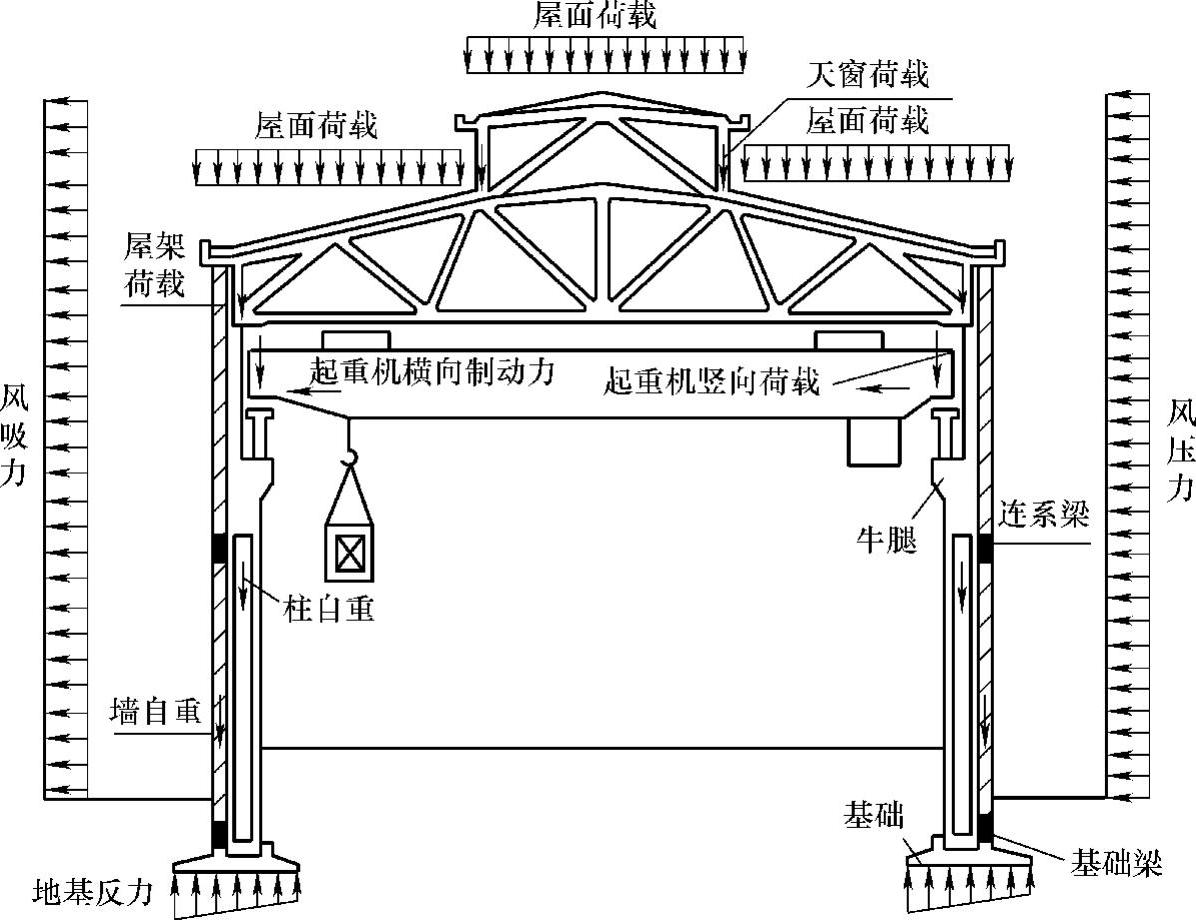

横向平面排架是指由横梁（屋架或屋面梁）、横向柱列及基础所组成的平面骨架。它是厂房的基本承重结构，竖向荷载（包括结构自重、屋面活荷载、雪荷载和起重机竖向荷载等）及横向水平荷载（包括风载、起重机横向制动力、横向水平地震作用等）主要通过横向平面排架传至基础及地基，如图3-5所示。(https://www.chuimin.cn)
