1.手动液压弯管机

手动液压弯管机用于钢管冷弯，如图2-43所示。手动液压弯管机分为I型、Ⅱ型、Ⅲ型，其中Ⅰ型为手动液压泵，用于直径为15mm、20mm、25mm管子的弯曲；Ⅱ型也为手动液压泵，用于直径为25mm、32mm、40mm、50mm管子的弯曲；Ⅲ型为电动活塞泵，用于直径为78mm、89mm、114mm、127mm管子的弯曲，它们的最大弯曲角度均为90°。

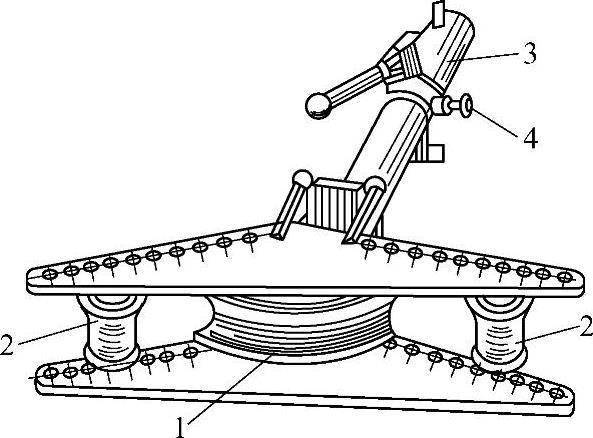

图2-43 手动液压弯管机

1—顶胎 2—管托 3—液压缸 4—回液阀

（1）操作方法

1）安装顶胎和管托。首先选取并安装与所弯管子直径一致的顶胎，根据弯曲半径将管托安放在合理的位置。

2）弯管。将待弯曲的管子放在顶胎与管托的弧形槽中，并使其弯曲部分的中心与顶胎的中点对齐。关闭回液阀，上、下扳动手柄，直至将管子弯成所需要的角度。

3）卸管并打开回液阀，此时顶胎会自动复位，取出弯好的管子并检查是否合适。若仍未达到所需要的角度，可重新放入，继续按照上述方法进行揻弯。

（2）操作要领及注意事项

1）安放管托时，要确保将两个管托置于对称位置，否则会将托板拉偏或拉坏。最好是调整两个管托间的距离至刚好使顶胎通过。

2）在扳动手柄的过程中要用力均匀，注意停顿。随时注意检查弯曲角度（可使用量角器），不得超过管子要求的弯曲角度，确保弯管质量。考虑到材料发生变形后会有一定的回弹，可将弯曲的角度略微增大一些。

3）在弯曲有缝钢管时，钢管的焊缝位置应置于不受拉伸或压缩的位置。

2.电动弯管机

电动弯管机用于钢管冷弯，如图2-44所示。其种类和型号很多，常用的有WA27Y-60、WB-27-108、WY27-159三种型号。

3.电动套丝切管机

电动套丝切管机又名切管套丝机、套丝切管机、套丝机，如图2-45所示。电动套丝切管机采用电动方式进行金属管的切断、倒角及螺纹加工。其规格见表2-13。

图2-44 电动弯管机

1—管子 2—弯管模 3—U形管卡 4—导向模 5—压紧模

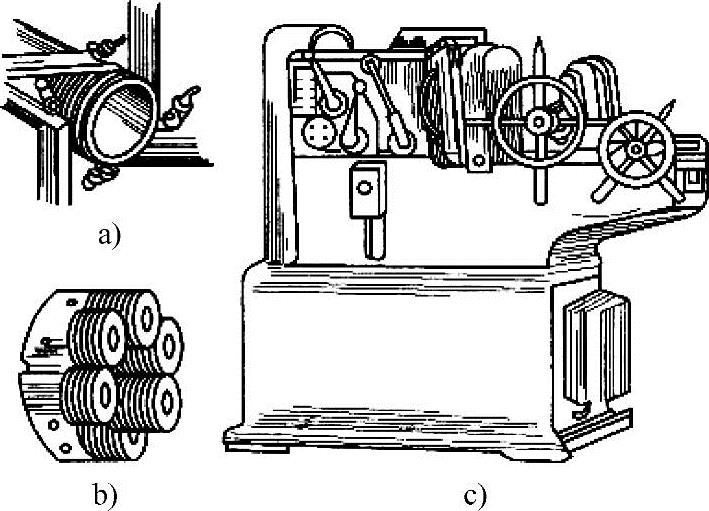

图2-45 电动套丝切管机

a）切线板牙 b）搓螺纹夹 c）电动套丝切管机外形

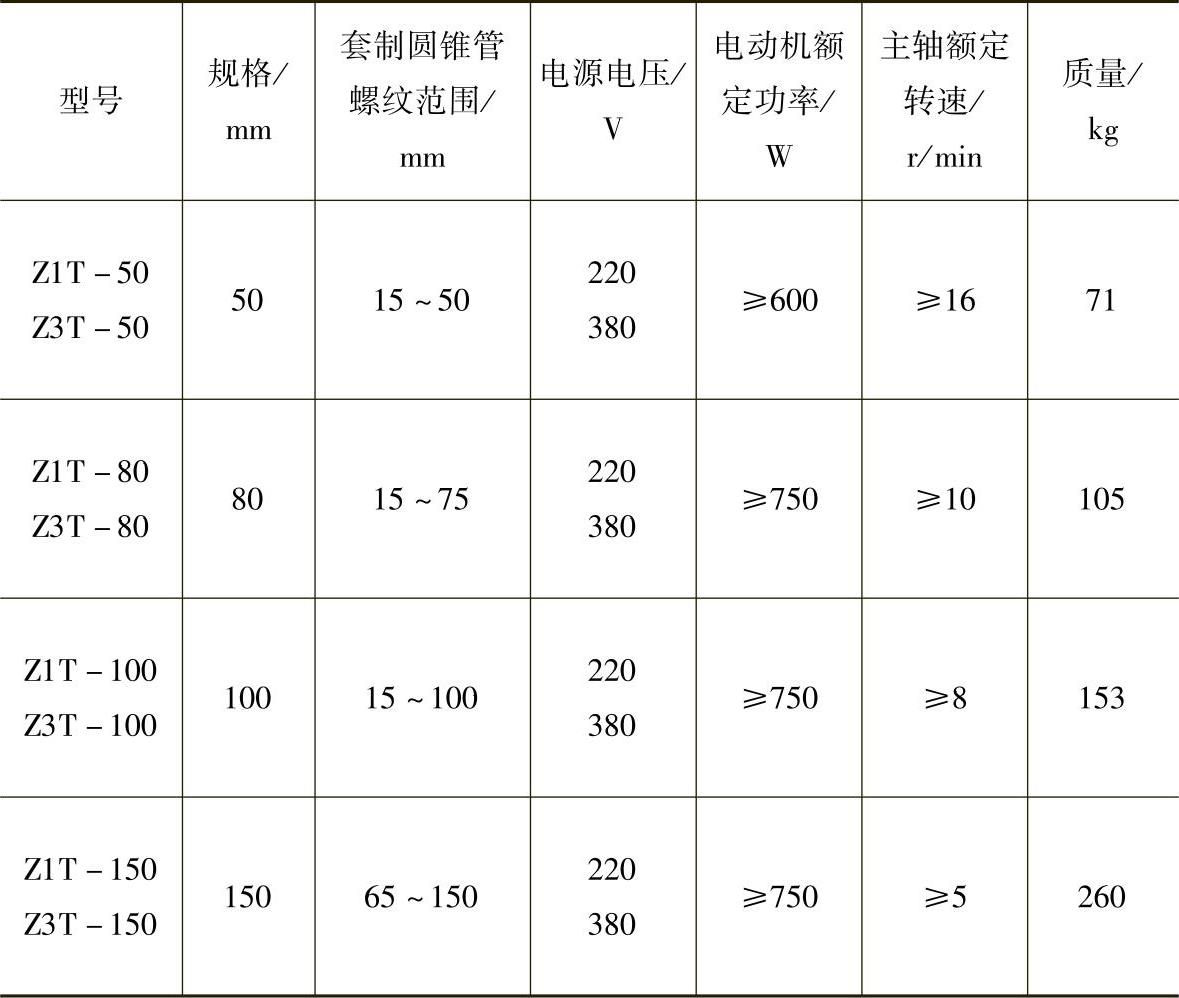

表2-13 电动套丝切管机的规格

（1）使用方法

1）固定管子。首先将套丝机安装平稳，然后拉开支架板，将管子插入，同时旋动前、后卡盘即可将管子卡紧。

2）套螺纹。套螺纹时，根据待套螺纹管子的管径选择合适的板牙头及板牙，并正确安装板牙（装板牙的方法与使用铰板时相同）。放下铰板和油管，并调整喷油管使其对准板牙喷油。然后合上开关，同时用力移动进给把手，使板牙对准管口进行螺纹加工。待达到要求的套螺纹长度时，及时扳动板牙头上的把手，使板牙沿径向退离已加工的螺纹面，同时关闭电源，然后旋松前、后卡盘，即可取出已加工好螺纹的管子。

3）切管。操作时首先掀起扩孔锥和板牙头，将切管器放下，通过移动进给把手调节切管器的位置，使管子压在切管器两滚轮中间固定，切管刀对准切割线，旋转手柄夹紧管子，并使油管对准刀口喷油。然后合上开关，同时转动切管器的手柄进行切割。边切割边拧动割管刀的手柄进刀，直至管子被切断，同时关闭电源。对切割好的管子进行管内口倒角（扩口）时，将管子卡紧在卡盘中，使扩孔锥头对准管口。然后合上开关，同时移动进给把手即可进行扩孔。扩好后，关闭电源。

（2）操作要领及注意事项

1）在使用机器前，油箱内必须灌进4L左右的润滑油，且一定要保证喷油管油路畅通，润滑油可以从油管孔内喷出。

2）若套丝机更换插头时，要注意正确的接线，以通电后套丝机主轴沿逆时针方向旋转为正确。对套丝机所有的相对运动部件，应经常加注润滑油。在确定各部件无异常情况后方可开机工作。

3）使用完机器后，应及时擦拭干净，并清除粘附在各部件上的金属屑，盖上滤网的盖子，放下切管器、板牙头。

4.砂轮切割机

砂轮切割机是一种高速切割机，如图2-46所示，适宜切割各类碳素钢管、型钢和铸铁管，切割效率高，是较为理想的切割机械，在给水排水管道安装工程中应用十分广泛。其规格见表2-14。

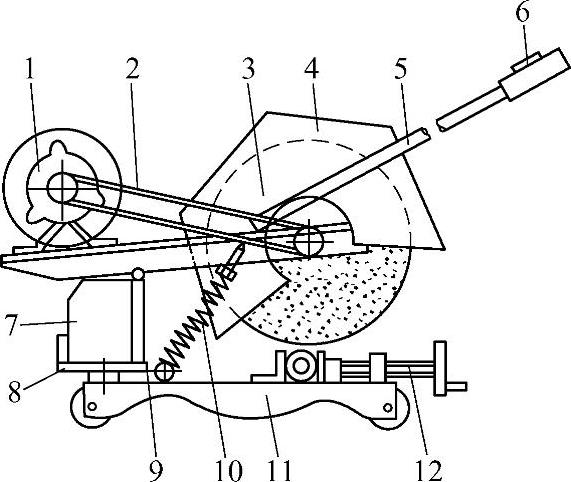

图2-46 砂轮切割机

1—电动机 2—V带 3—砂轮片 4—护罩 5—操纵杆 6—带开关的手柄 7—配电盒 8—扭转轴 9—中心轴 10—弹簧 11—四轮底座 12—夹钳

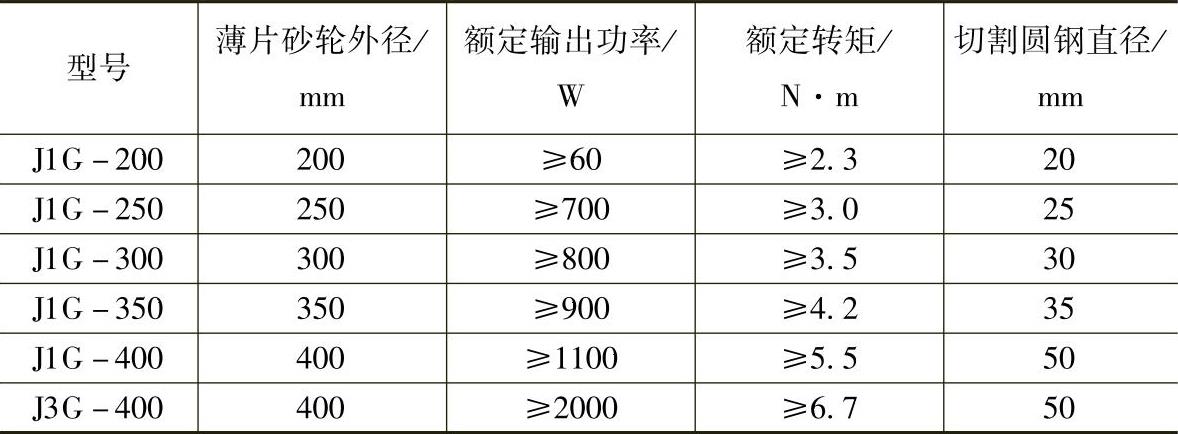

表2-14　砂轮切割机的规格

注：J1G型的电源电压为220V，J3G型的电源电压为380V；频率为50Hz。

（1）使用方法

将所要切割的管子用夹钳夹紧，切割时握紧手柄，同时按住开关将电源接通，稍加用力压下砂轮片，即可进行磨割。管子割断后松开手柄和开关，即可切断电源停止磨割，并使砂轮片通过弹簧复回原位。

（2）操作要领及注意事项

1）砂轮片安装在转动轴上，安装时要尽可能使砂轮片与轴保持同心，并且使轴周围留有相同的间隙。开机时，砂轮片一定要正转，且一定要夹紧所要切割的管子。

2）操作人员的身体不可正对砂轮片，以防磨割中溅出的火花伤人。为安全起见，不能随意拆除砂轮片上的保护罩；运行中若发现有不平稳或冲击振动现象时，应立即停机进行检查。砂轮片若出现缺口时须及时废弃不用。

3）切割后管径收缩较小，只需用三角刮刀修刮管口即可。

5.手电钻

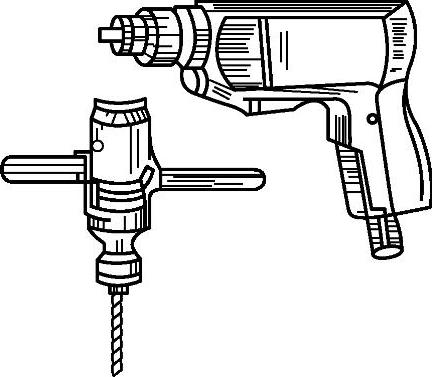

手电钻用于金属、塑料及其他类似材料或工件的钻孔。有手提式和手枪式两种，如图2-47所示，使用电压为220V。按钻孔直径不同，其规格有4mm、6mm、8mm、10mm、13mm、16mm、19mm、23mm。

6.冲击电钻

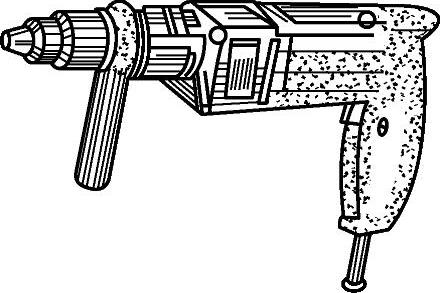

冲击电钻又名电动冲击钻、冲击钻，用于对金属、木材、塑料、陶瓷、砖等材料或工件的钻孔，如图2-48所示。其规格见表2-15。

图2-47 手电钻

图2-48 冲击电钻

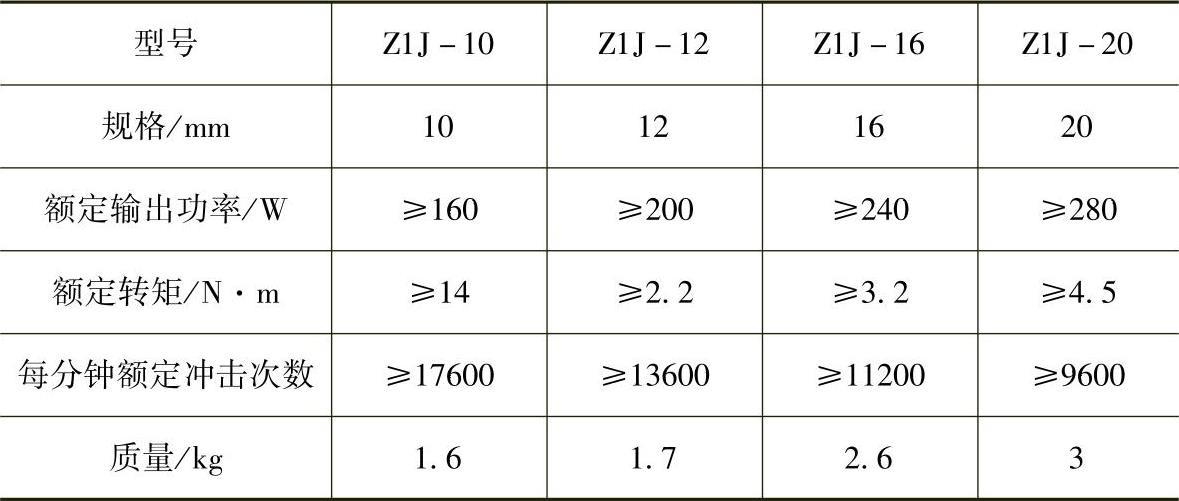

表2-15 冲击电钻的规格

使用方法及注意事项：使用时，可以通过工作头上的调节手柄实现钻头的只旋转无冲击或既旋转又冲击。将旋钮调至旋转的位置，装上麻花钻头，接通电源即可对金属、木材、塑料件进行钻孔。若将旋钮调至旋转待冲击位置时，装上镶硬质合金的冲击钻头，就可以适用于建筑、给水排水工程安装中对砖、轻质混凝土等脆性材料进行钻孔。

要注意将钻头顶在工作物上时方可按下开关，待钻头运转正常后才能进行钻孔。若使用过程中发现转速变慢、火花过大、温升过高、响声不正常或有异常气味时，应立即切断电源。在钢筋混凝土上进行冲击钻孔时，应避开钢筋的位置钻孔。更换或装卸钻头时，转动卡轴180°即可将钻头取下或装上。

7.电钻

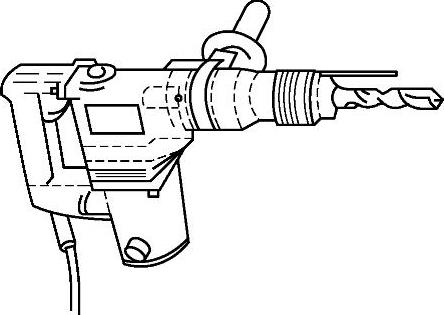

电钻兼有冲击和旋转两种功能，如图2-49所示。可用来在混凝土地面上打孔，以膨胀螺栓代替地脚螺栓安装各种设备。

8.千斤顶

千斤顶在给水排水工程安装中用于支撑、起升和下降较重的设备，如图2-50所示。

使用方法及注意事项：千斤顶只适宜垂直使用，不可倾斜或倒置使用，也不可以在有酸性、碱性或腐蚀性气体的场所中使用。

9.链式手拉葫芦

链式手拉葫芦又称倒链、链式起重机，由链条、链轮及差动齿轮（或蜗杆、蜗轮）等组成，如图2-51所示。起重量为0.5～30t，在给水排水安装工程施工中，链式手拉葫芦主要用来起吊和安装直径较大的管子、阀门和设备。

图2-49 电钻

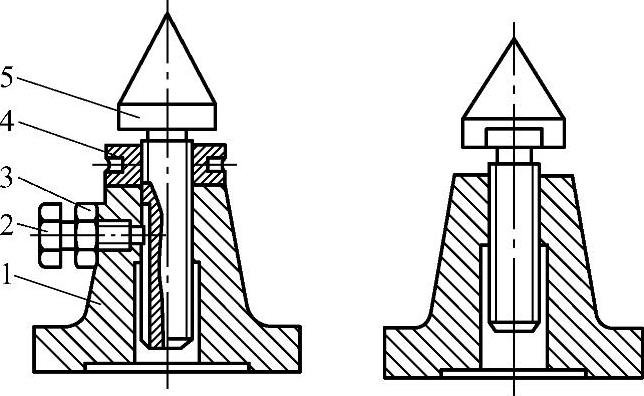

图2-50 千斤顶

1—底座 2—螺钉 3—锁紧螺母 4—调整螺母 5—螺杆

使用方法及注意事项：使用时，应先反拉细链，待粗链有足够的起重距离后即可进行吊装。应注意不能使用链式手拉葫芦起吊超过其起重量的物体，若粗链达不到起重距离时，可借用有一定承受力的钢丝绳代替。平时要注意对链式手拉葫芦进行检查和维护，确保其使用的安全性。

10.手动试压泵

手动试压泵用于给水排水管道进行水压试验时的加压，如图2-52所示。手动试压泵通过掀动手柄向管道系统内泵水，升压稳定，且易于控制，常用于室内给水管道的试压。手动试压泵规格见表2-16。

图2-51 链式手拉葫芦

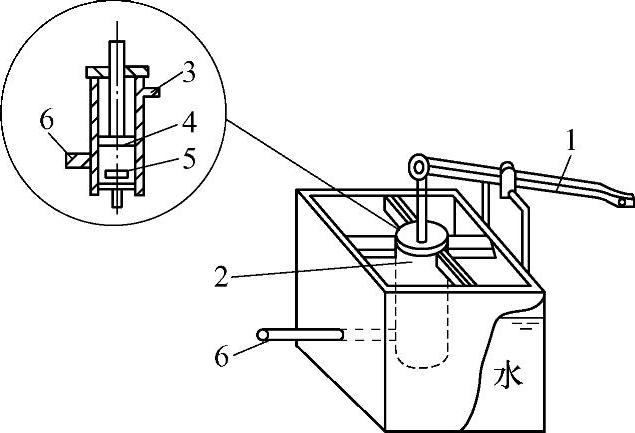

图2-52 手动试压泵

1—摇柄 2—唧筒 3—空气管 4—活塞 5—单向阀 6—出水口

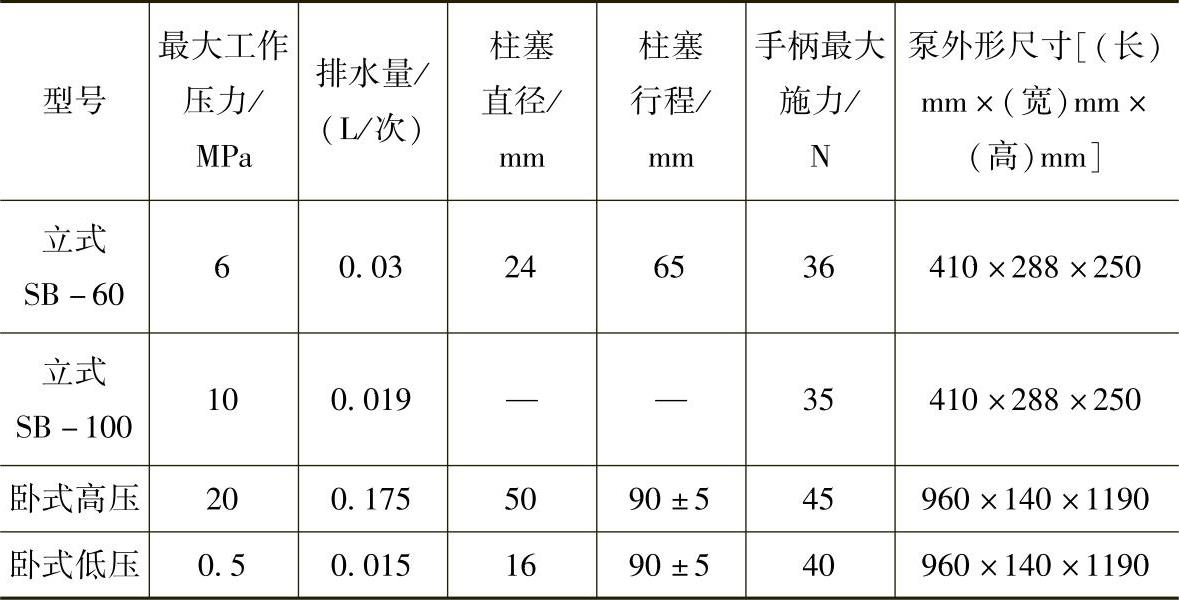

表2-16 手动试压泵规格
