公路工程识图与预算：尺寸标注规则

2023-08-26 理论教育版权反馈

【摘要】：标高必须以m为单位，其他尺寸的单位宜采用mm，并可不标注其单位符号；当采用其他单位时应在图样中加以说明。轮廓线、轴线或中心线也可作为尺寸界线。当图样采用断开画法时，尺寸线不得间断，并应标注整体尺寸数值。尺寸数值应标注在水平尺寸线的上方中部和垂直尺寸线的左侧中部。弧形尺寸线上尺寸数值应水平标注。

（1）图样的尺寸应以标注的尺寸数值为准。

（2）长度单位应选用法定计量单位。标高必须以m为单位，其他尺寸的单位宜采用mm，并可不标注其单位符号；当采用其他单位时应在图样中加以说明。

（3）尺寸界线和尺寸线应采用细实线绘制。尺寸界线可从图形的轮廓线、轴线或中心线引出。轮廓线、轴线或中心线也可作为尺寸界线。尺寸界线宜超出尺寸线2～3mm（图2-11）。

图2-11 尺寸界线和尺寸的画法

（4）尺寸线应与被标注的线段平行，且不应超出尺寸界线。图样中的图线不得作为尺寸线。

（5）尺寸界线应与尺寸线垂直，当标注困难时，尺寸界线可不垂直于尺寸线，但应互相平行（图2-12）。

（6）当图样采用断开画法时，尺寸线不得间断，并应标注整体尺寸数值（图2-13）。

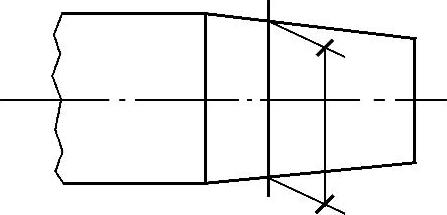

图2-12 尺寸界线与尺寸线不垂直的画法

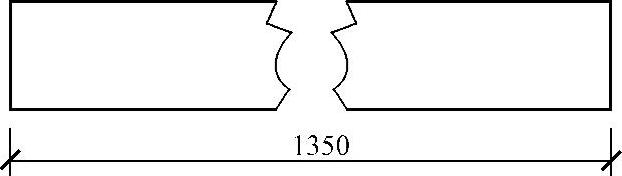

图2-13 断开画法的尺寸标注方法

（7）尺寸线的终端标注规定

1）尺寸线的终端符号应用实心箭头、斜短线或圆点表示（图2-14）。斜短线的倾斜方向应按顺时针方向与尺寸界线成45°角，并通过尺寸线与尺寸界线的交点（图2-14b）。斜短线宜长2～3mm，宽度宜为尺寸线宽度的2倍。

图2-14 尺寸线终端画法

a）尺寸线终端用箭头表示 b）尺寸线终端用斜短线表示 c）尺寸线终端用圆点表示

2）同一张图中采用的尺寸线终端符号应一致，但箭头与圆点可在同一张图中同时使用。

3）同一张图中需要同时标注线段尺寸和圆弧尺寸时，可同时使用箭头和斜短线。

4）曲线尺寸线的终端符号应采用箭头表示。

（8）尺寸数值应标注在水平尺寸线的上方中部和垂直尺寸线的左侧中部。弧形尺寸线上尺寸数值应水平标注。斜尺寸线上的数值应沿斜向标注（图2-15a）。尺寸数值不应被任何图线通过，当必须通过时，该图线应断开（图2-15b）。

图2-15 斜尺寸和断面上尺寸标注方法

a）斜尺寸标注方法 b）断面上尺寸标注方法

（9）尺寸数值的标注位置狭窄时，所标注的一系列数值最外侧的数值可标注在尺寸界线外侧，中间相邻的数值可在尺寸线上下错开或引出标注（图2-16）。

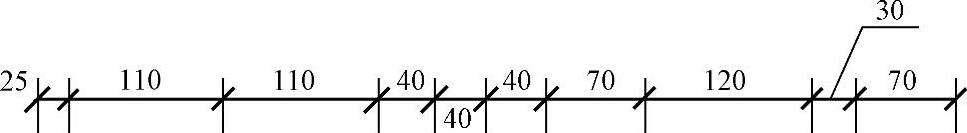

图2-16 尺寸数值标注方法

（10）标注圆弧、球面的半径或直径的尺寸时，应在圆直径数值前加注符号ϕ，在圆半径数值前加注符号R，在球直径数值前加注符号Sϕ，在球半径数值前加注符号SR（图2-17）。

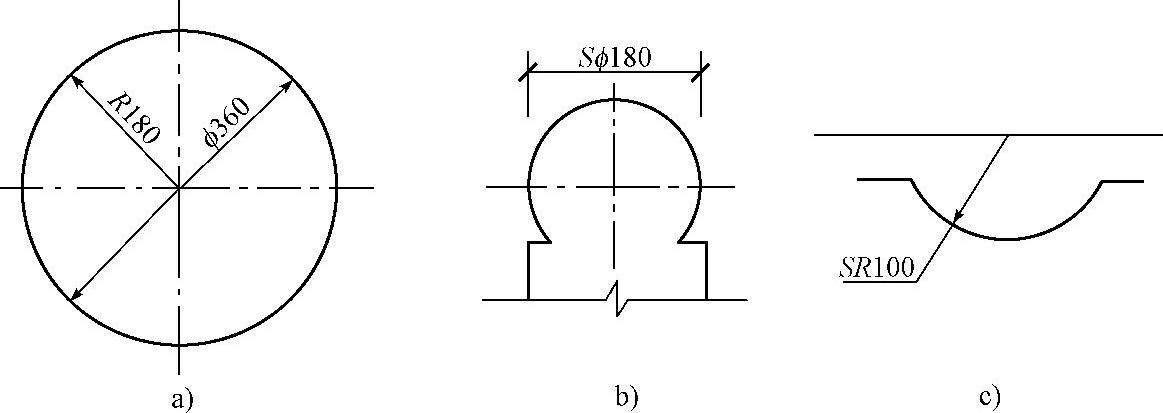

图2-17 圆弧球面直径和半径尺寸标注方法

a）圆半径、直径 b）球面直径 c）球面半径

（11）当圆的直径或圆弧半径较小时，可将尺寸线引出标注尺寸（图2-18）。

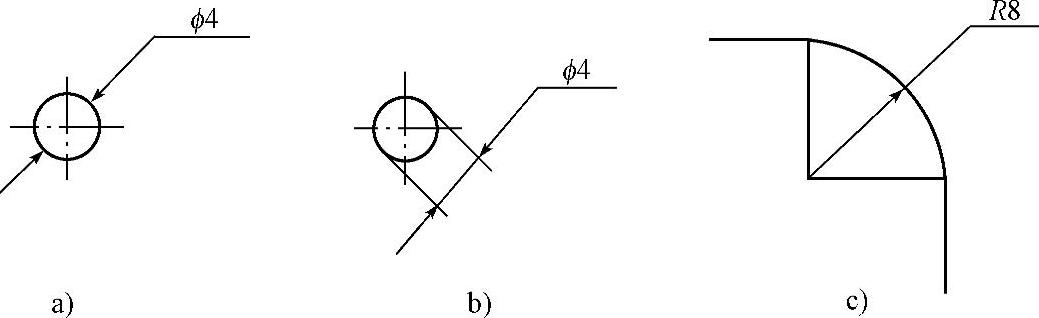

图2-18 较小圆直径或圆弧半径尺寸标注方法

a）小圆直径标注（一） b）小圆直径标注（二） c）圆弧半径标注

（12）当圆弧半径过大或在图样范围内无法标出其圆心位置时，可按图2-19标注。

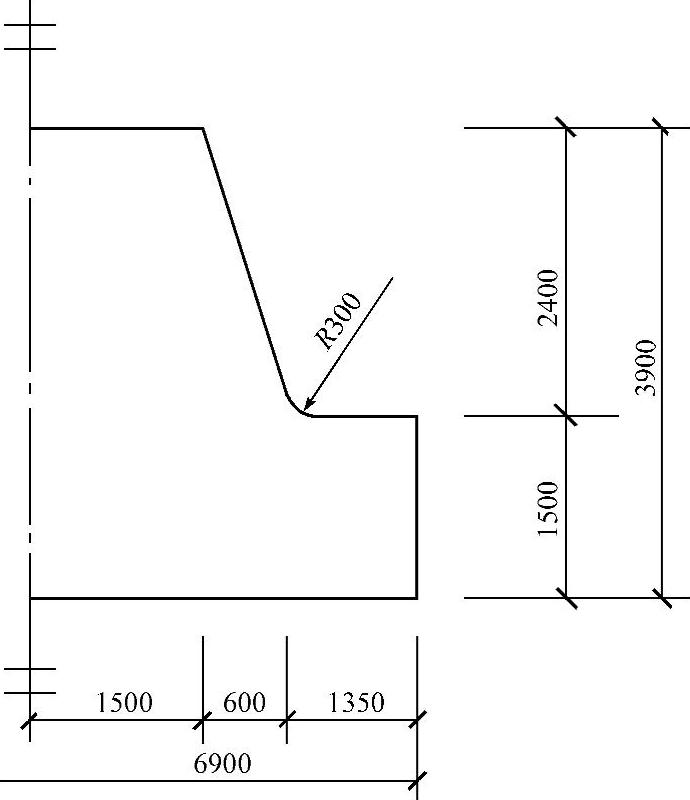

图2-19 大圆半径尺寸线标注方法

a）半径尺寸线画成折线 b）半径尺寸线画成直线

（13）标注弧长和弦长时，尺寸界线应与该弦垂直。弦长尺寸线应绘成直线并与弦平行（图2-20a），弧长的尺寸线应绘成同心圆弧，尺寸数值应加注弧长符号“⌒”（图2-20b）。当弧度较大时，尺寸界线可沿径向引出（图2-20c）。

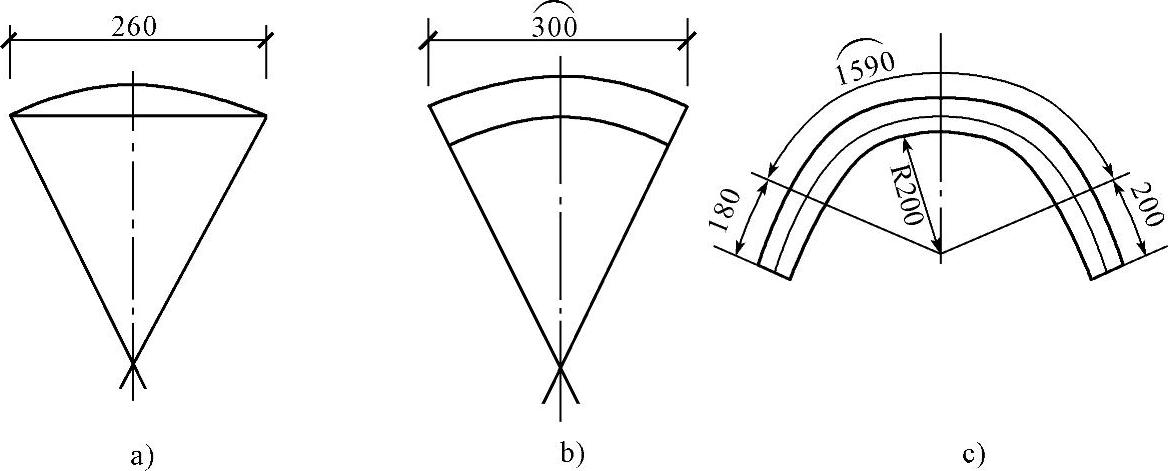

图2-20 弦长和弧长的标注方法

a）弦长尺寸标注方法 b）弧长尺寸标注方法 c）弧度较大的弧长尺寸标注方法
