屋面雨水流量计算结果及径流系数选项

2025-09-30 理论教育 版权反馈
【摘要】：输入WMYS命令按回车键，系统弹出如图7-1所示的对话框。图7-1 对话框图7-2 屋面雨水流量计算结果对话框中功能选项的含义如下：“城市选择”选项组：在“省”选项列表框下选择省份，在“市”选项列表框中选择城市名称。图7-3 对话框“径流系数”选项：单击文本框右边的按钮，系统弹出对话框；在其中显示各地面种类的径流系数设置范围，如图7-5所示。

调用屋面雨水命令，可以计算屋面雨水水量。屋面雨水命令的执行方式有：

978-7-111-48538-4-Chapter07-6.jpg 命令行：输入WMYS命令按回车键。

978-7-111-48538-4-Chapter07-7.jpg 菜单栏：单击“室外计算”→“屋面雨水”命令。

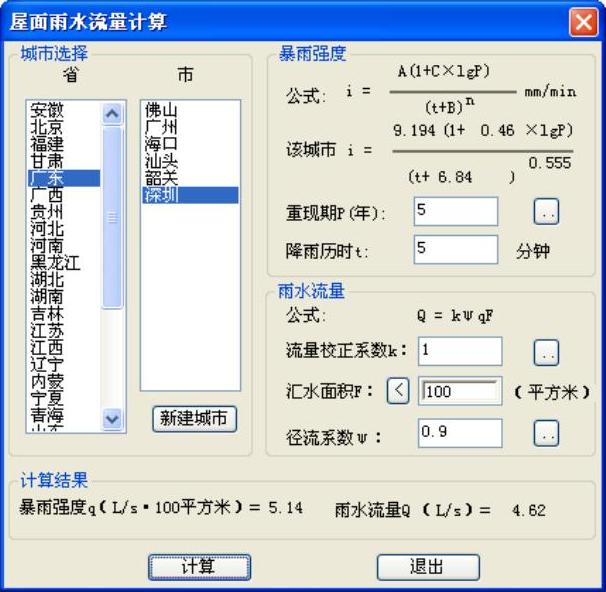

输入WMYS命令按回车键，系统弹出如图7-1所示的【屋面雨水流量计算】对话框。在对话框中定义各项参数后，单击对话框下方的“计算”按钮，即可在“计算结果”选项组下显示“暴雨强度”“雨水流量”的计算结果，如图7-2所示。


图7-1 【屋面雨水流量计算】对话框


图7-2 屋面雨水流量计算结果

【屋面雨水流量计算】对话框中功能选项的含义如下：

978-7-111-48538-4-Chapter07-10.jpg “城市选择”选项组：在“省”选项列表框下选择省份，在“市”选项列表框中选择城市名称。

978-7-111-48538-4-Chapter07-11.jpg “重现期”选项：在文本框中可以定义重现期限，单击文本框后面的按钮，系统弹出【重现期】对话框；在其中提示了各种汇水区域的设计重现期，如图7-3所示。

978-7-111-48538-4-Chapter07-12.jpg “降雨历时”选项：系统默认为5min，可在文本框中自定义。(https://www.chuimin.cn)

978-7-111-48538-4-Chapter07-13.jpg “流量校正系数K”选项：单击文本框右边的按钮，系统弹出【AutoCAD】选项提示对话框，在其中提示了流量校正系数的取值范围，如图7-4所示。

978-7-111-48538-4-Chapter07-14.jpg “汇水面积”选项：点取文本框左边的按钮，在绘图区中拾取多段线，即可在文本框中显示该多段线的面积范围。


图7-3 【重现期】对话框

978-7-111-48538-4-Chapter07-16.jpg “径流系数”选项：单击文本框右边的按钮，系统弹出【径流系数】对话框；在其中显示各地面种类的径流系数设置范围，如图7-5所示。

978-7-111-48538-4-Chapter07-17.jpg “暴雨强度”选项：根据暴雨强度表，在定义了城市和重现期和各项参数的情况下；单击“计算”按钮，系统可自动计算相对应的暴雨强度。

978-7-111-48538-4-Chapter07-18.jpg “雨水流量”选项：在“雨水流量”选项组中定义参数后，单击“计算”按钮，系统可自动计算相对应的雨水流量强度。


图7-4 【AutoCAD】选项提示对话框


图7-5 【径流系数】对话框
