视频线用于传送视频信号，或者说是用来连接视频设备的线，由于视频接口不同，因而视频线也不同，对于家庭用户主要有以下几种：

1.复合视频线

复合视频信号是目前最普遍的一种图像信号，几乎每台电视机、DVD、VCD等视频产品均有这个输入或输出接口。它包含了亮度、色度和同步信号。由于彩色电视的编码制式不同，复合视频信号又有PAL（逐行倒相制）、NTSC（美国国家电视制式委员会）、SE-CAM（顺序彩色传送与记忆制）制式之分。通常和同轴音频线一起，用莲花插座，统一称为AV线。其中标明黄色的就是复合视频线，如图1-16所示。

复合视频线传送的是标准清晰度的视频信号。选择这类线材时，先看其直径，过细的线材只能用于短距离设备间的连接，对于长距离传输会因线路电阻过大而导致信号损耗过大（特别是高频图像信号）、出现重影等现象。同时还要注意屏蔽层的致密度（合格的线材屏蔽层网格光亮致密，而且有附加的铝箔层），而较差的线缆的屏蔽层稀疏，甚至不成网格，极易受到外界干扰，反映到画面上就会有干扰网纹。对铜质的要求是无氧铜，光亮、韧性强。

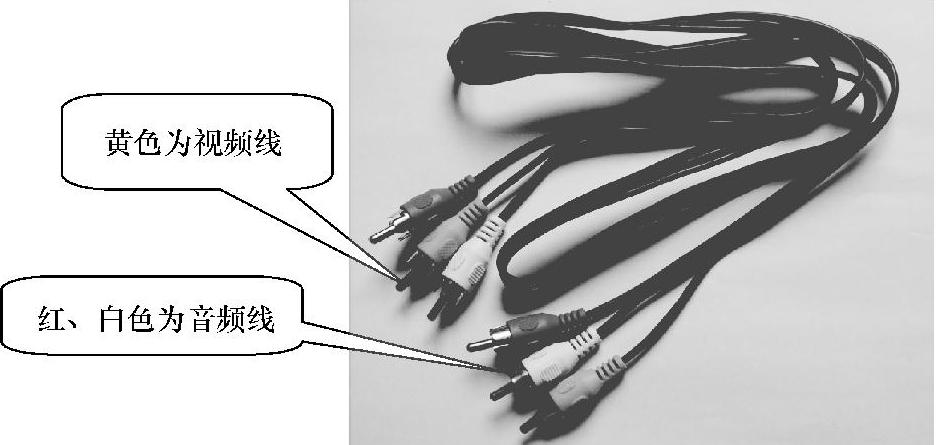

图1-16 AV线

2.色差视频线

色差信号也叫分量信号，同时传送三路信号：Y是亮度信号，只包含黑白图像信息；P_b是B-Y信号，即蓝色信号与亮度信号的差，P_r是R-Y信号，即红色信号与亮度信号的差。色差信号实际也是亮色分离信号，也用莲花插座（RCA插座），用绿、红、蓝标识，其中绿色端口代表Y信号，如图1-17所示。

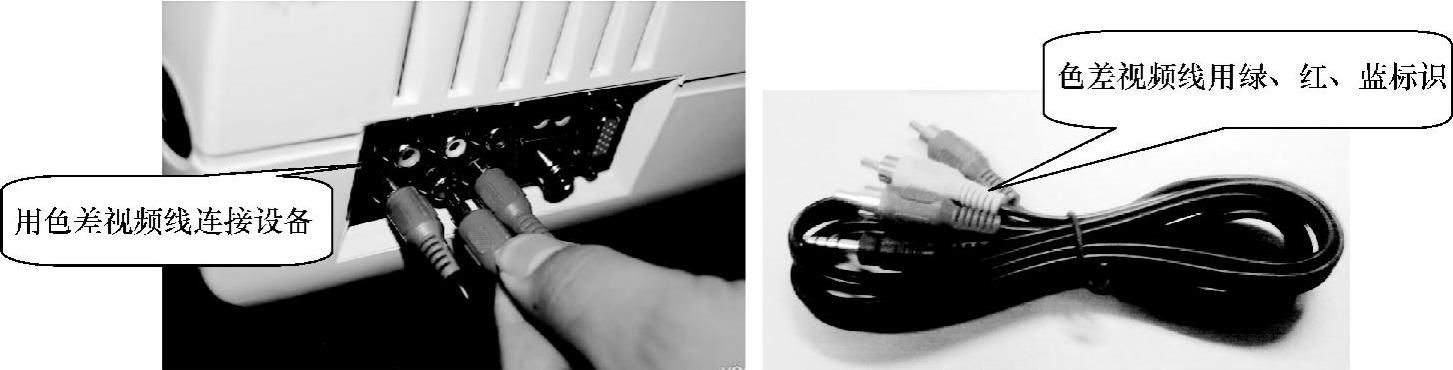

图1-17 色差视频线(https://www.chuimin.cn)

3.S视频信号线

S视频（S-Video）信号接口可说是AV接口的改革，在信号传输方面不再将亮度与色度混合输出，而是分离进行信号传送，所以又称二分量视频接口。与AV接口相比，S视频信号接口将亮度和色度分离，所以图像质量优于复合视频信号，色度对亮度的串扰现象也消失。同时可以避免设备内信号干扰而产生的图声失真，能够有效地提高画质的清晰度。但S端子仍要将色度与亮度两路信号混合成一路色度信号进行成像。所以说仍然存在着画质损失的情况。虽然S端子不是最好的。不过一般情况下，AV信号为640线，而S端子可达1024线。S端口用四芯圆形插头，有些计算机的显卡上也有S端口输出，如图1-18所示。

4.HDMI与连接线

HDMI的英文全称是High Defintion Multimedia Interface，中文的意思是高清晰度多媒体接口。它可以提供高达5Gbit/s的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号，同时无需在信号传送前进行数-模或者模-数转换，可以保证最高质量的影音信号传送。应用HDMI的好处是：只需要一条HDMI线，便可以同时传送影音信号，而不需要多条线来连接；同时，由于无需进行数-模或者模-数转换，能取得更高的音频和视频传输质量。对用户而言，HDMI技术不仅能提供清晰的画质，而且由于音频/视频采用同一连接线，大大简化了家庭影院系统的安装。高清数字电视机顶盒主要由这一接口实现全数字化的视音频信号的输出。

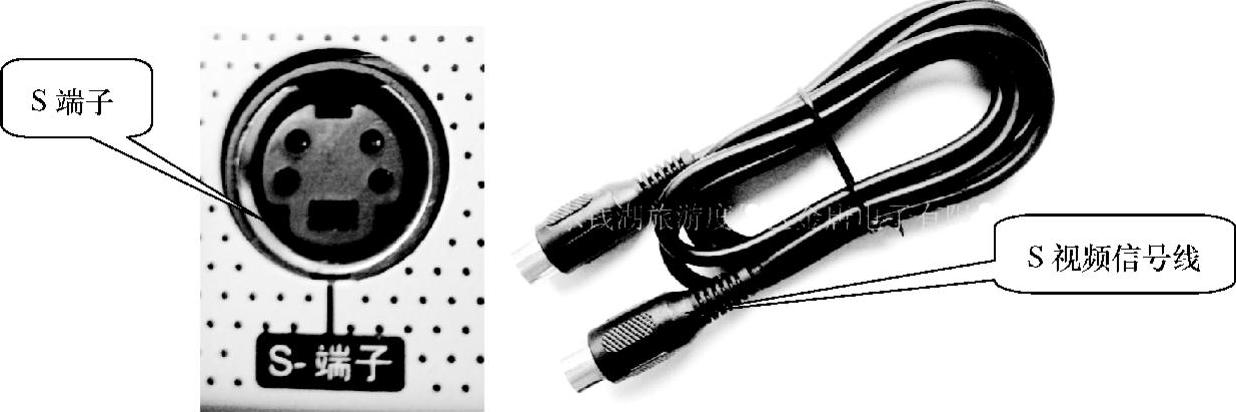

图1-18 S端口与S视频信号线

HDMI是19芯的，接口分1.1、1.2、1.3版。HDMI1.1版最高只支持1080i，不支持1080P；1.2版像素时钟运行频率达到165MHz，数据率达到5.95Gbit/s，因此可以实现1080P；1.3版像素时钟运行频率达到340MHz，数据传输速率达到10.2Gbit/s，支持多轨高流量的无压缩音视源或非失真压缩音视源。HDMI连接线采用对线加屏蔽结构传输数字信号，对于HDMI连接线，可以分为24、26、28和30号几种线，数字越小，线径越粗，效果越好。10m以上的HDMI连接线传输1080P信号，要求最好是24号线，至少也要保证26号线。低档线屏蔽效果只有80%～85%，而高档线屏蔽效率达到95%。HDMI标准最远可传输15m，可以采用符合HDMI规格的线缆新技术来突破长度的限制。HDMI与连接线的外形如图1-19所示。

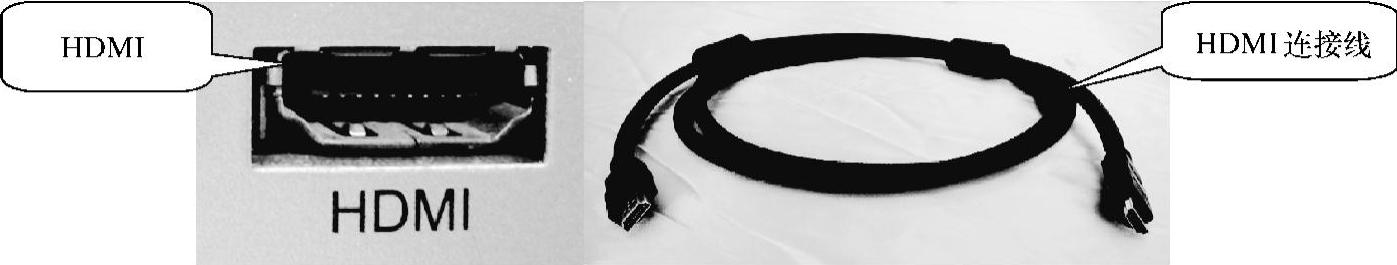

图1-19 HDMI与连接线的外形
