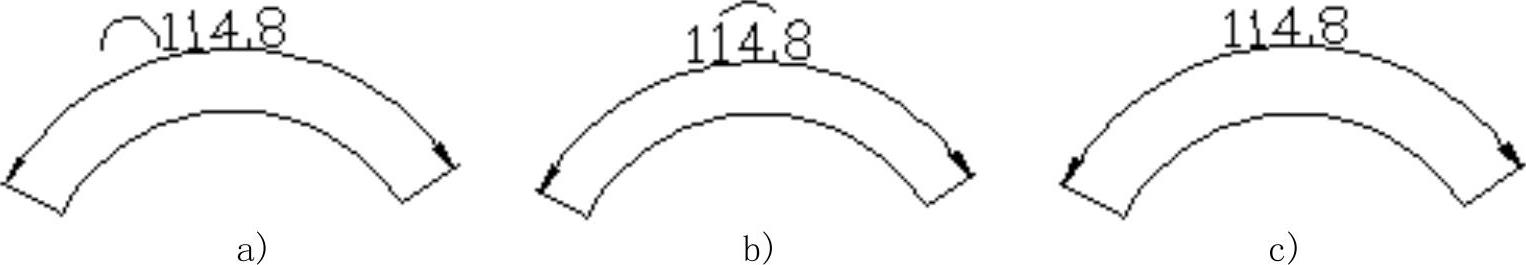

【摘要】：现分别进行说明。另外，还允许采用用户自定义的箭头形状。AutoCAD把第一个箭头类型名存放在尺寸变量DIMBLK1中。图5-43 “符号和箭头”选项卡“第二个”下拉列表框：确定第二个尺寸箭头的形式，可与第一个箭头不同。有3个单选按钮：标注文字的前面：将弧长符号放在标注文字的前面，如图5-44a所示。

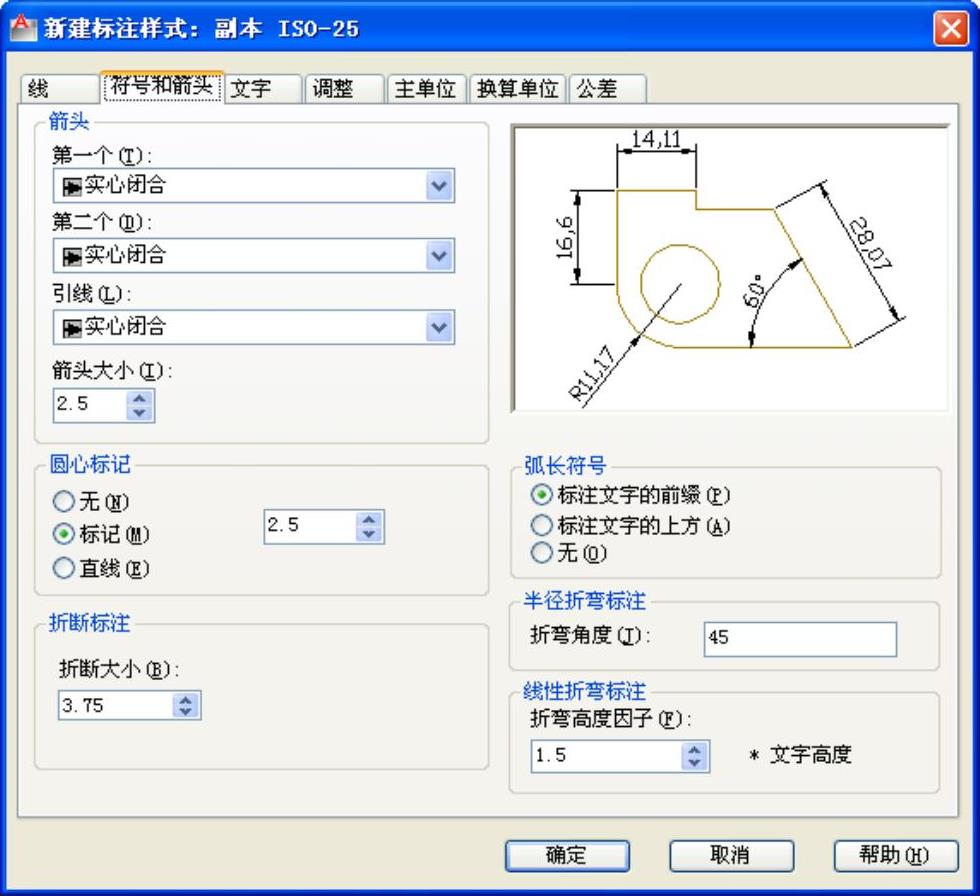

在“新建标注样式”对话框中，第2个选项卡是“符号和箭头”，如图5-43所示。该选项卡用于设置箭头、圆心标记、弧长符号和半径标注折弯的形式和特性。现分别进行说明。

1.“箭头”选项组

设置尺寸箭头的形式，AutoCAD提供了多种多样的箭头形状，列在“第一项”和“第二个”下拉列表框中。另外，还允许采用用户自定义的箭头形状。两个尺寸箭头可以采用相同的形式，也可以采用不同的形式。

（1）“第一项”下拉列表框：用于设置第一个尺寸箭头的形式。可在下拉列表框中选择，其中列出了各种箭头形式的名字以及各类箭头的形状。一旦确定了第一个箭头的类型，第二个箭头则自动与其匹配，要想第二个箭头取不同的形状，可在“第二个”下拉列表框中设定。AutoCAD把第一个箭头类型名存放在尺寸变量DIMBLK1中。
