在“新建标注样式”对话框中,第3个选项卡是“文字”选项卡,如图5-45所示。该选项卡用于设置尺寸文本的形式、位置和对齐方式等。
1.“文字外观”选项组
(1)“文字样式”下拉列表框:选择当前尺寸文本采用的文本样式。可在下拉列表中选取一个样式,也可单击右侧的按钮,打开“文字样式”对话框,以创建新的文字样式或对文字样式进行修改。AutoCAD将当前文字样式保存在DIMTXSTY系统变量中。
(2)“文字颜色”下拉列表框:设置尺寸文本的颜色,其操作方法与设置尺寸线颜色的方法相同。与其对应的尺寸变量是DIMCLRT。
(3)“文字高度”微调框:设置尺寸文本的字高,相应的尺寸变量是DIMTXT。如果选用的文字样式中已设置了具体的字高(不是0),则此处的设置无效;如果文字样式中设置的字高为0,才以此处的设置为准。

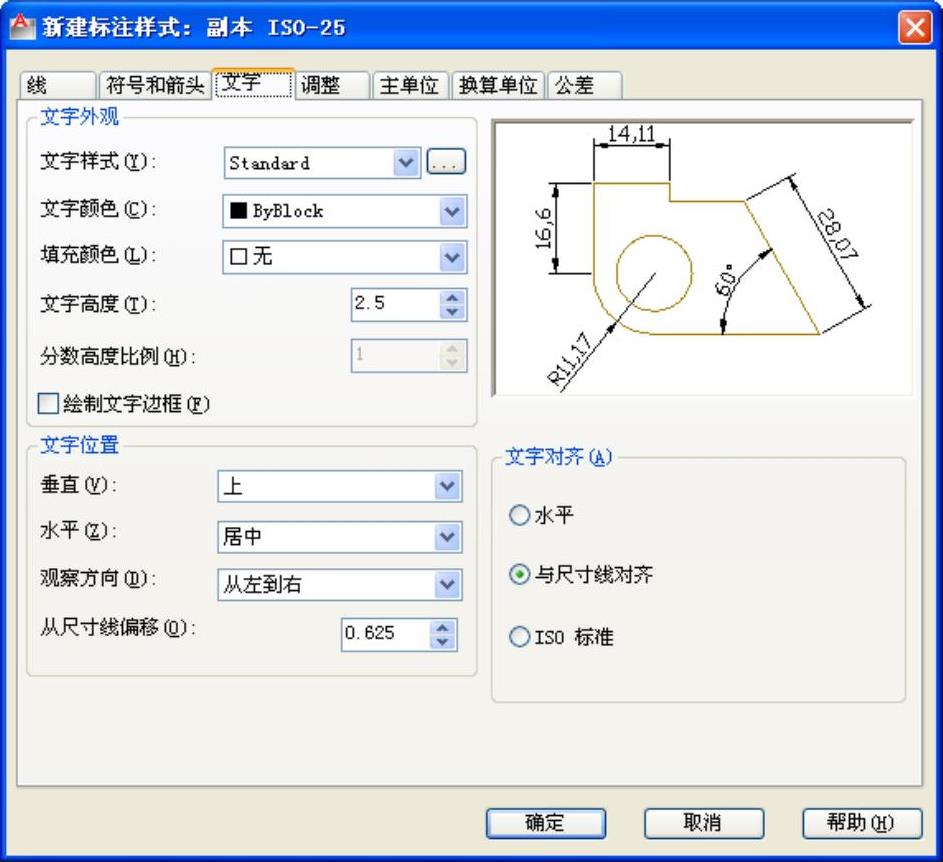

图5-45 “新建标注样式”对话框的“文字”选项卡
(4)“分数高度比例”微调框:确定尺寸文本的比例系数,相应的尺寸变量是DIMTFAC。
(5)“绘制文字边框”复选框:选中此复选框,AutoCAD将在尺寸文本的周围加上边框。
2.“文字位置”选项组
(1)“垂直”下拉列表框:确定尺寸文本相对于尺寸线在垂直方向的对齐方式,相应的尺寸变量是DIMTAD。在该下拉列表框中可选择的对齐方式有以下4种:
◆ 置中:将尺寸文本放在尺寸线的中间,此时DIMTAD=0。
◆ 上:将尺寸文本放在尺寸线的上方,此时DIMTAD=1。
◆ 外部:将尺寸文本放在远离第一条尺寸界线起点的位置,即和所标注的对象分列于尺寸线的两侧,此时DIMTAD=2。(https://www.chuimin.cn)
◆ JIS:使尺寸文本的放置符合JIS(日本工业标准)规则,此时DIMTAD=3。
上面这几种文本布置方式如图5-46所示。

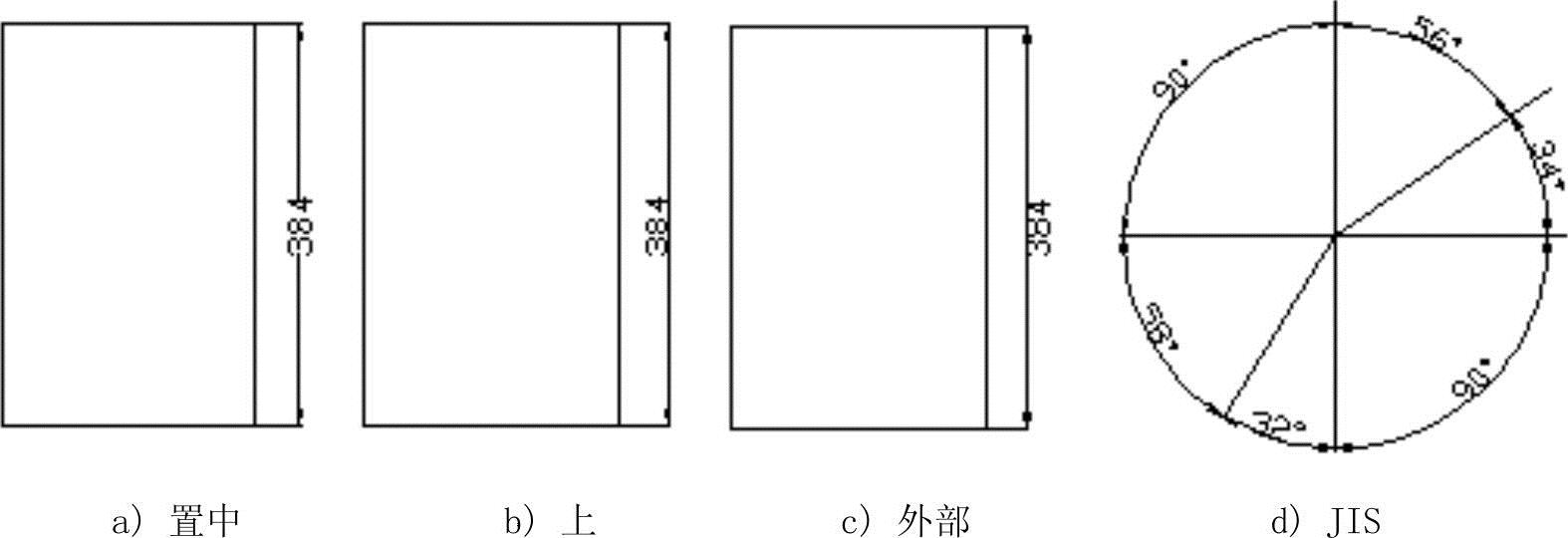

图5-46 尺寸文本在垂直方向的放置
(2)“水平”下拉列表框:用来确定尺寸文本相对于尺寸线和尺寸界线在水平方向的对齐方式,相应的尺寸变量是DIMJUST。在下拉列表框中可选择的对齐方式有以下5种:置中、第一条尺寸界线、第二条尺寸界线、第一条尺寸界线上方、第二条尺寸界线上方,如图5-47a~e所示。

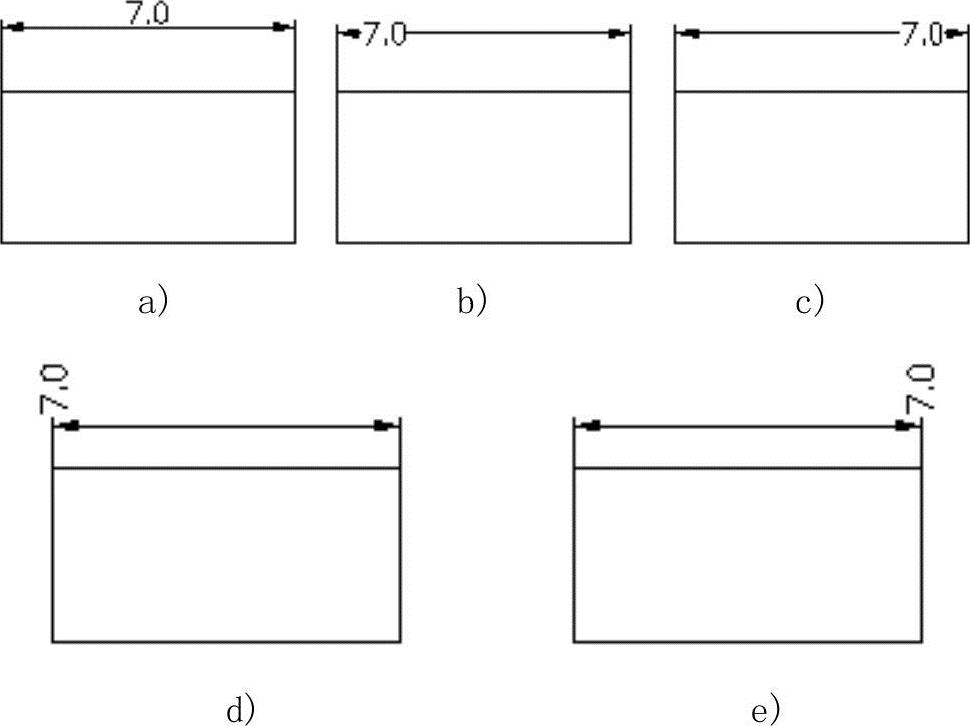

图5-47 尺寸文本在水平方向的放置
(3)“从尺寸线偏移”微调框:当尺寸文本放在断开的尺寸线中间时,此微调框用来设置尺寸文本与尺寸线之间的距离(尺寸文本间隙),这个值保存在尺寸变量DIMGAP中。
3.“文字对齐”选项组
用来控制尺寸文本排列的方向。当尺寸文本在尺寸界线之内时,与其对应的尺寸变量是DIMTIH;当尺寸文本在尺寸界线之外时,与其对应的尺寸变量是DIMTOH。
(1)“水平”单选按钮:尺寸文本沿水平方向放置。不论标注什么方向的尺寸,尺寸文本总保持水平。
(2)“与尺寸线对齐”单选按钮:尺寸文本沿尺寸线方向放置。
(3)“ISO标准”单选按钮:当尺寸文本在尺寸界线之间时,沿尺寸线方向放置;在尺寸界线之外时,沿水平方向放置。
