接地电阻测试仪的使用方法介绍

2025-09-29 理论教育版权反馈

【摘要】：接地电阻测试仪是专门用于测量电器接地装置和避雷接地装置的接地电阻大小的仪器，又称接地摇表，一般有0～10Ω和0～1000Ω两种量程规格。图1-2-47接地电阻测试仪外观图1.接地电阻测试仪的基本操作测量接线。4）根据被测接地体的要求，调节好粗调旋钮。接地电阻测试仪不允许开路摇动手柄，否则将损坏仪表。使用接地电阻测试仪时，探针应选择土壤较好的地段，如果仪表的表针指示不稳，可适当调整电位探棒的深度。

接地电阻测试仪是专门用于测量电器接地装置和避雷接地装置的接地电阻大小的仪器，又称接地摇表，一般有0～10Ω和0～1000Ω两种量程规格。接地电阻测量仪与绝缘电阻表一样，在结构上由高灵敏的检流计、手摇发电机、电流互感器及滑线电阻组成。接地电阻测试仪如图1-2-47所示。

pagenumber_ebook=79,pagenumber_book=68

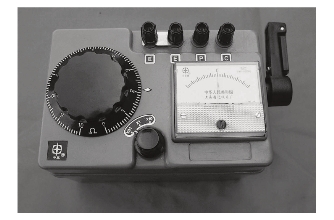

图1-2-47　接地电阻测试仪外观图

1.接地电阻测试仪的基本操作

（1）测量接线。图1-2-48（a）为三端钮接地电阻测量接线方式，将被测接地极E'与端钮E相连，电位探测棒（接地探针）P'和电流探测棒C'分别与端钮P、C连接后，将探测棒P'、C'沿直线各相距20m插入地中。

pagenumber_ebook=79,pagenumber_book=68

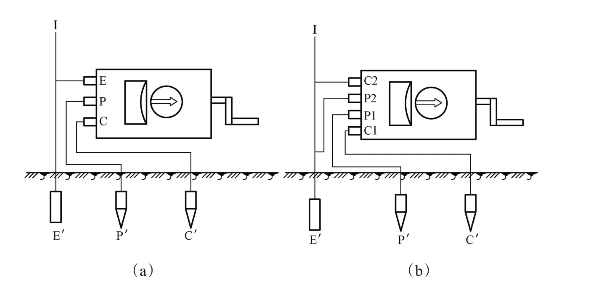

图1-2-48　接地电阻仪测量连线图

（a）三端钮接地电阻测量接线（b）四端钮接地电阻测量接线

如采用四端钮接地电阻测量接线方式时，应将端钮C2、P2之间的短接片打开，分别用测试线接到被测接地体上，并使端钮P2接在靠近接地极的一侧，如图1-2-48（b）所示。

（2）拆开接地干线与接地体的连接点，或拆开接地干线上所有接地支线的连接点。

（3）将2支测量用接地探针分别插入离接地体20m与40m远的地下，应垂直插入地面以下600mm处。

（4）将接地电阻测试仪放在接地体附近平整的地方，然后进行接线，接线方法如图1-2-48所示。

1）用一根短的5m连接线连接表上按钮E和接地装置的接地体。(https://www.chuimin.cn)

2）用一根长的连接线连接表上端钮C和40m远处的接地棒。

3）用一根较长的连接线连接表上端钮P和20m远处的接地棒。

4）根据被测接地体的要求，调节好粗调旋钮（接地电阻测试仪上有三挡可调范围）。

5）将倍率开关放在最大倍率挡，慢慢摇动发电机手柄，同时调整“测量标度盘”，以约120/min的转速均匀摇动手柄，当表针偏离中心时，边摇动手柄边调节细调拨盘，直至表针居中并稳定后为止。

6）以细调拨盘的读数×粗调定位倍数，其结果便是被测接地体的接地电阻值。如细调拨盘指到0.8，粗调定位倍数是10，则测得接地电阻为8Ω。

（5）测量完后，拆除接地电阻表测量接线，恢复接地干线与接地体的连接点，拆除临时接地线。

2.维护和注意事项

（1）不允许带电测试接地电阻。

（2）测量前仪表应水平放置，然后调零。

（3）接地电阻测试仪不允许开路摇动手柄，否则将损坏仪表。

（4）使用接地电阻测试仪时，探针应选择土壤较好的地段，如果仪表的表针指示不稳，可适当调整电位探棒的深度。测量时尽量避免与高压线或地下管道平行，以减少环境对测量的干扰。

（5）仪器须存放在干燥的库房。
