活络扳手：使用方法与注意事项
【摘要】：它的结构如图1-2-3所示，主要由呆扳唇、活络扳唇、蜗轮、轴销、手柄等构成。转动活络扳手的蜗轮，可以调节扳口的大小。使用时要根据螺母的大小，选用适当规格的活络扳手，以免扳手过大，损伤螺母；或螺母过大，损伤扳手。图1-2-4活动扳手错误用法示意图扳动有角螺栓或螺母时，我们可用活络扳手，也可用成套的呆扳手或套筒扳手。
1.基本结构
活络扳手又叫活扳手。活络扳手是一种旋紧或起松有角螺栓或螺母的工具。它的结构如图1-2-3（a）所示，主要由呆扳唇、活络扳唇、蜗轮、轴销、手柄等构成。转动活络扳手的蜗轮，可以调节扳口的大小。
2.主要规格
电工常用的活络扳手有长200mm、250mm和300mm（英制8in、10in、12in）的三种。使用时要根据螺母的大小，选用适当规格的活络扳手，以免扳手过大，损伤螺母；或螺母过大，损伤扳手。
3.使用方法
活络扳手一般有两种握法：①扳动大螺母时，手应该握在柄上，手的位置越后，扳动起来就越省力；②扳动小螺母时，由于所需用的力小，并要不断地调节扳口的大小，手应握在近头部的地方，并用大拇指控制好蜗轮，以便随时调节板口，如图1-2-3（b）所示。在使用活络扳手时，扳口的调节应该适当，务必使扳唇正好夹住螺母，否则扳手扳口就会打滑，如图1-2-3（c）所示。若活络扳手扳口打滑，既要损伤螺母，又要碰伤手指，高处作业时，还会因此而闪脱跌伤。

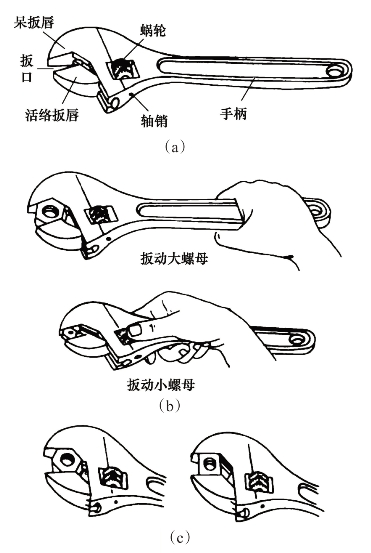

图1-2-3 活动扳手结构、握法示意图(https://www.chuimin.cn)
（a）活动扳手的结构（b）活动扳手的握法
（c）活动扳手的扳口调节
另外，活络扳手的活络扳唇部分应放在靠近身体的一边，这样可以保护蜗轮和轴销；活络扳手的活络扳唇向外是错误的，即活络扳手不可反过来使用，以免损坏活络板唇，如图1-2-4所示。

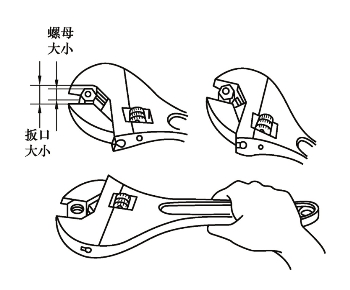

图1-2-4 活动扳手错误用法示意图
扳动有角螺栓或螺母时，我们可用活络扳手，也可用成套的呆扳手（固定扳手）或套筒扳手。如图1-2-5所示，套筒扳手可用来拧紧或拧松有沉孔的有角螺栓或螺母，或在无法使用活络扳手的地方使用。套筒扳手由套筒和手柄两部分组成，套筒应配合螺母规格选用。

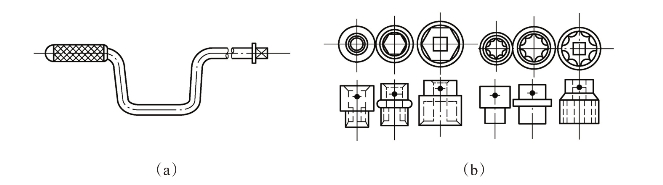

图1-2-5 套筒扳手示意图
（a）扳手手柄（b）套筒
