辅助视图：镜像投影的使用方法和注意事项
【摘要】：图9-5局部视图图9-6展开视图9.1.2.3镜像投影当从上向下的正投影法所绘图样的虚线过多，尺寸标注不清楚，无法读图时，可以采用镜像投影的方法投影，如图9-7所示，但应在原有图名后注写“镜像”二字。
9.1.2.1 局部视图
将形体的某一局部结构形状向基本投影面作正投影，所得到的投影图称为局部视图，如图9-5所示。画图时，局部视图的图名用大写字母表示，注在视图的下方，在相应的视图附近用视图加以补充。局部视图一般按投影方向配置，如图9-5所示中的A 向视图，也可配置在其他适当位置，如B向视图。
局部视图是基本视图的一部分，其断裂边界应以波浪线或折断线表示。
9.1.2.2 展开视图
有些形体由互相不垂直的两部分组成，作投影图时，可以将平行于其中一部分的面作为一个投影面，而另一部分必然与这个投影面不平行，在该投影面上的投影将不反映实形，不能具体反映形体的形状和大小。
为此，将该部分进行旋转，使其旋转到与基本投影面平行的位置，再作投影图，这种投影图称为展开投影图，如图9-6所示。

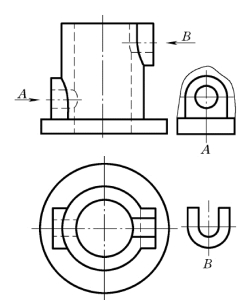

图9-5 局部视图(https://www.chuimin.cn)
图9-6 展开视图
9.1.2.3 镜像投影
当从上向下的正投影法所绘图样的虚线过多，尺寸标注不清楚，无法读图时，可以采用镜像投影的方法投影，如图9-7所示，但应在原有图名后注写“镜像”二字。
绘图时，把镜面放在形体下方，代替水平投影面，形体在镜面中反射得到的图像，称为“平面图（镜像）”。

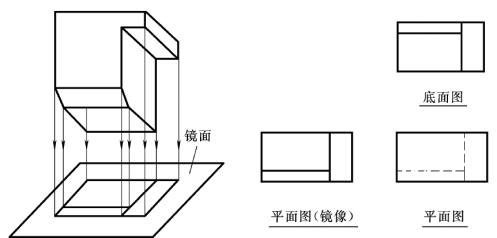

图9-7 镜像投影图的画法
