【摘要】：渠道纵横断面图绘制完成后，即可进行土方量计算。计算填、挖方面积的方法很多，在渠道土方计算中，常用的方法是均值法。表3-4土方量计算表如果在相邻两断面的中心桩中，其中一个为挖，另一个为填，则应先找出不填不挖的位置，该位置称为“零点”。那么“零点”的桩号为0＋062.5，该桩号求得后，应到实地补设该桩，并补测断面，以便将两桩之间的土方分成两部分计算，使计算结果更准确可靠。

渠道纵横断面图绘制完成后，即可进行土方量计算。

pagenumber_ebook=92,pagenumber_book=84

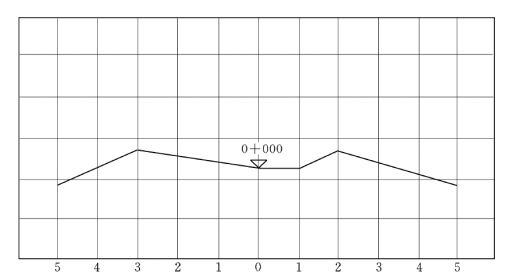

图3-25　0＋000 桩横断面图

pagenumber_ebook=92,pagenumber_book=84

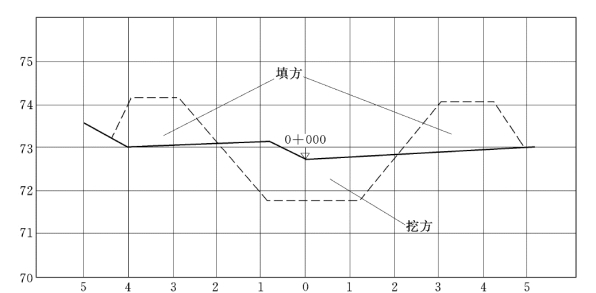

图3-26　套绘标准断面图

计算土方量之前，应绘制标准断面图。标准断面图既可直接绘在横断面图上，又可制成模片进行套绘。标准模片的制作是根据渠底设计宽度、深度和渠道内外坡比，在透明的聚酯薄膜上绘制成的。标准断面绘成后，即可将标准断面套在横断面图上。套绘方法是根据纵断面图上各里程桩的设计高程，在横断面图上表示出来，作一标记，然后将标准断面的渠底中点对准该标记，渠底线应与毫米纸的方格网线平行，这样即套绘完毕。地面线与设计断面线（标准断面线）所围成的面积即为挖方或填方面积，在地面线以上的部分为填方，在地面线以下的部分为挖方（见图3-26）。

计算填、挖方面积的方法很多，在渠道土方计算中，常用的方法是均值法。即相邻两断面的挖或填面积的平均值，按下式计算

式中　A1、A2——相邻两断面挖方或填方的面积；

A——平均值。

两断面间的挖（填）土方量为

(https://www.chuimin.cn)

式中　d——相邻两断面之间的水平距离，m。

计算土方时，是将纵断面图上各里程桩的地面高程、设计高程、填挖量及各断面的填挖方面积分别填入表3-4 内，然后求取相邻两断面挖方或填方面积的平均值，填入表3-4的相应表格内，平均断面面积乘以两断面间的水平距离即为挖方或填方量，分别填入表3-4 相应栏内。

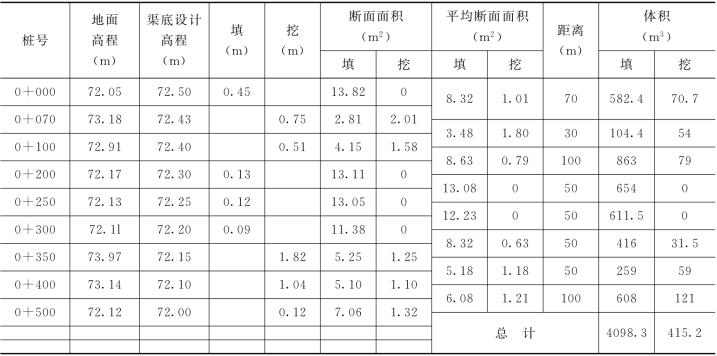

表3-4　土方量计算表

pagenumber_ebook=93,pagenumber_book=85

如果在相邻两断面的中心桩中，其中一个为挖，另一个为填，则应先找出不填不挖的位置，该位置称为“零点”。如图3-27 所示，设零点O 到前一里程桩的距离为x，相邻两断面间的距离为d，挖土深度或填土高度分别为a、b，则

即

pagenumber_ebook=93,pagenumber_book=85

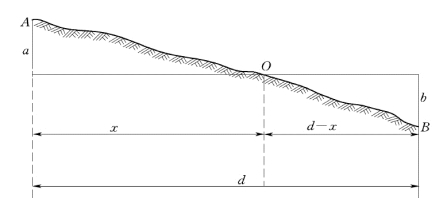

图3-27　确定零点桩位置的方法

例如，设0＋000 桩至0＋100 桩有一 “零点”，该 “零点”至0＋000 桩的距离为x，0＋000 桩挖深0.5m，0＋100 桩填高0.3m，则x ＝0.5 ×100/（0.5 ＋0.3）＝62.5m。那么“零点”的桩号为0＋062.5，该桩号求得后，应到实地补设该桩，并补测断面，以便将两桩之间的土方分成两部分计算，使计算结果更准确可靠。
