绘制平行线方法详解
【摘要】：单击“修改”工具栏上的“偏移”按钮，或选择【修改】/【偏移】命令，即执行OFFSET命令，AutoCAD提示：指定偏移距离或[通过（T）/删除（E）/图层（L）]：6↙选择要偏移的对象，或[退出（E）/放弃（U）]<退出>：（拾取图2-6中的垂直线）指定要偏移的那一侧上的点，或[退出（E）/多个（M）/放弃（U）<退出>：（在所拾取垂直线的右侧任意拾取一点）选择要偏移的对象，或[退出（E）/放弃（
单击“修改”工具栏上的“偏移”
按钮，或选择【修改】/【偏移】命令，即执行OFFSET命令，AutoCAD提示：
指定偏移距离或[通过（T）/删除（E）/图层（L）]：6↙
选择要偏移的对象，或[退出（E）/放弃（U）]<退出>：（拾取图2-6中的垂直线）
指定要偏移的那一侧上的点，或[退出（E）/多个（M）/放弃（U）<退出>：（在所拾取垂直线的右侧任意拾取一点）
选择要偏移的对象，或[退出（E）/放弃（U）]<退出>：↙
执行OFFSET命令，AutoCAD提示：
指定偏移距离或[通过（T）/删除（E）/图层（L）]：40↙
选择要偏移的对象，或[退出（E）/放弃（U）]<退出>：（拾取图2-6中的垂直线）
指定要偏移的那一侧上的点，或[退出（E）/多个（M）/放弃（U）]<退出>：（在所拾取垂直线的右侧任意拾取一点）
选择要偏移的对象，或[退出（E）/放弃（U）]<退出>：↙(https://www.chuimin.cn)
执行OFFSET命令，AutoCAD提示：
指定偏移距离或[通过（T）/删除（E）/图层（L）]：60↙
选择要偏移的对象，或[退出（E）/放弃（U）]<退出>：（拾取图2-6中的垂直线）
指定要偏移的那一侧上的点，或[退出（E）/多个（M）/放弃（U）]<退出>：（在所拾取垂直线的右侧任意拾取一点）
选择要偏移的对象，或[退出（E）/放弃（U）]<退出>：↙

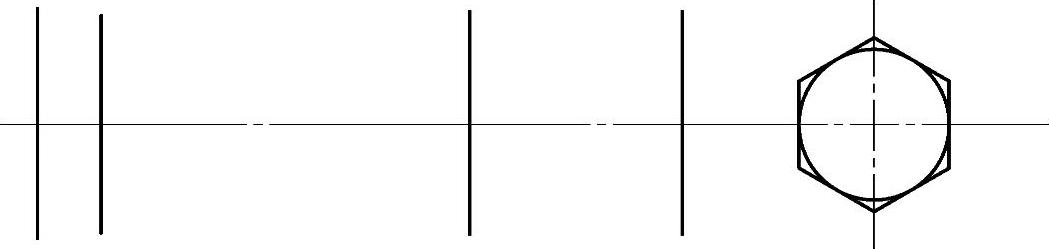

执行结果如图2-7所示。
图2-7 绘制平行线
