滚动轴承寿命试验机的分析介绍

2025-09-29 理论教育版权反馈

【摘要】：ZS型轴承寿命试验机 ZS型试验机是我国常用的模仿前苏联的寿命试验机。现在ZS型试验机已经停产，但有些单位还在使用。表4-64 ZS型普通轴承寿命试验机主要性能参数强化寿命及可靠性试验机 ABLT-1型自动控制滚动轴承疲劳寿命及可靠性强化试验机是杭州轴承试验研究中心开发研制的新一代轴承寿命试验机。

（1）ZS型轴承寿命试验机 ZS型试验机是我国常用的模仿前苏联的寿命试验机。ZS型的结构原理图如图4-11所示，其主要性能参数列于表4-64中，ZS型轴承寿命试验

图4-11 ZS型轴承寿命试验机结构原理图

1—端载荷体 2—试验轴承 3—径向加载油缸 4—中载荷体 5—试验轴 6—端载荷体 7—联轴器 8—支承轴承 9—轴向加载油缸 10—轴向手动螺旋液压筒 11—径向手动螺旋液压筒 12—带轮 13—传动带 14—压力继电器 15—润滑油调压器 16—电动机 17—压力表

机，适用轻载高速工况，所需试验周期较长。现在ZS型试验机已经停产，但有些单位还在使用。

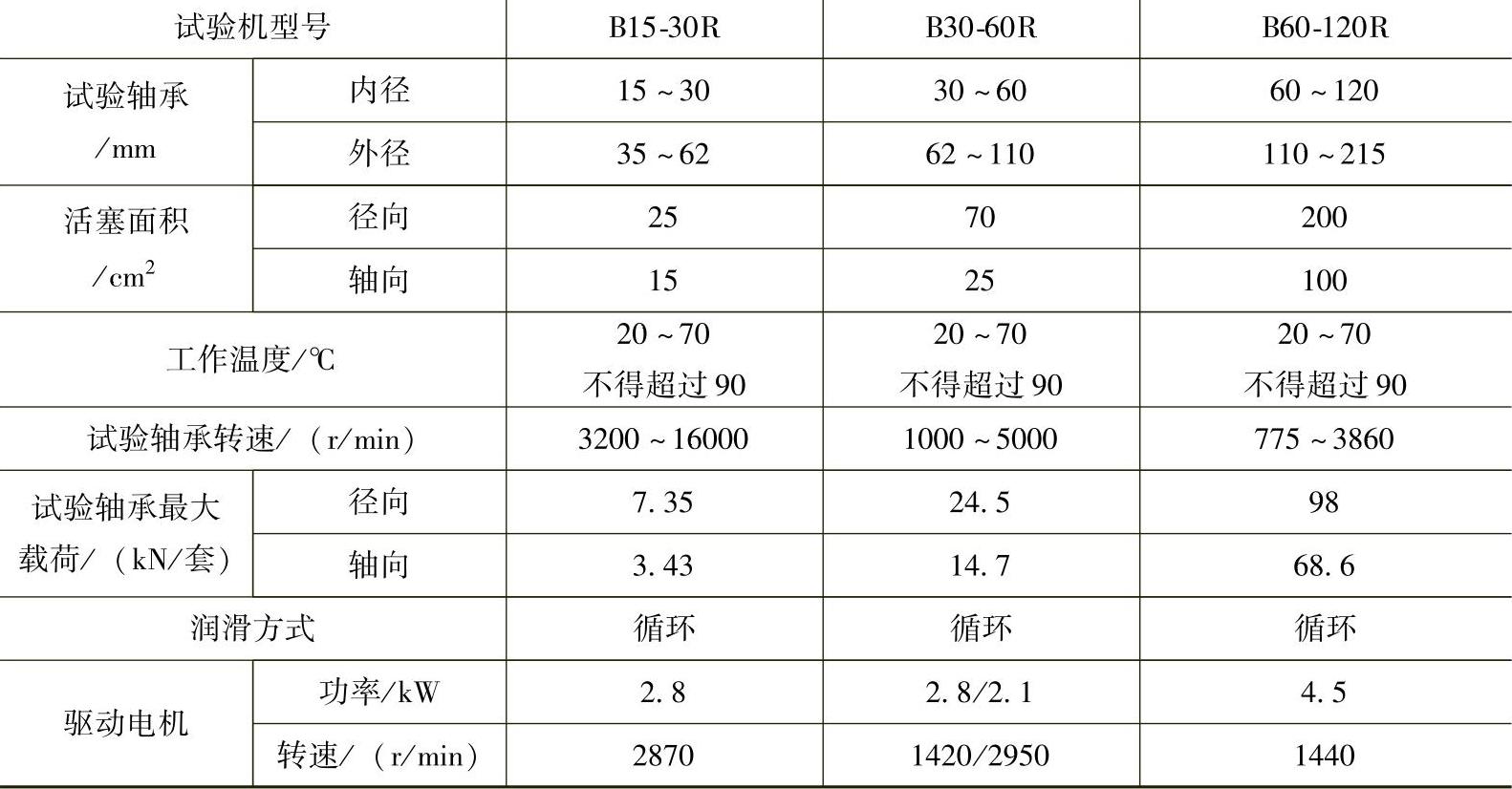

表4-64 ZS型普通轴承寿命试验机主要性能参数

（2）强化寿命及可靠性试验机 ABLT-1型（B10-60R）自动控制滚动轴承疲劳寿命及可靠性强化试验机是杭州轴承试验研究中心开发研制的新一代轴承寿命试验机。在保持接触疲劳失效机理一致的条件下采用重载低速的强化（加速）试验规程，可缩短试验时间，节省试验费用，从而缩短新产品的开发周期。此外，强化试验方法与当今欧美国家的先进的试验方法一致，便于与国际上的试验研究相对比。试验机的结构原理如图4-12所示，主要性能参数列于表4-65。(https://www.chuimin.cn)

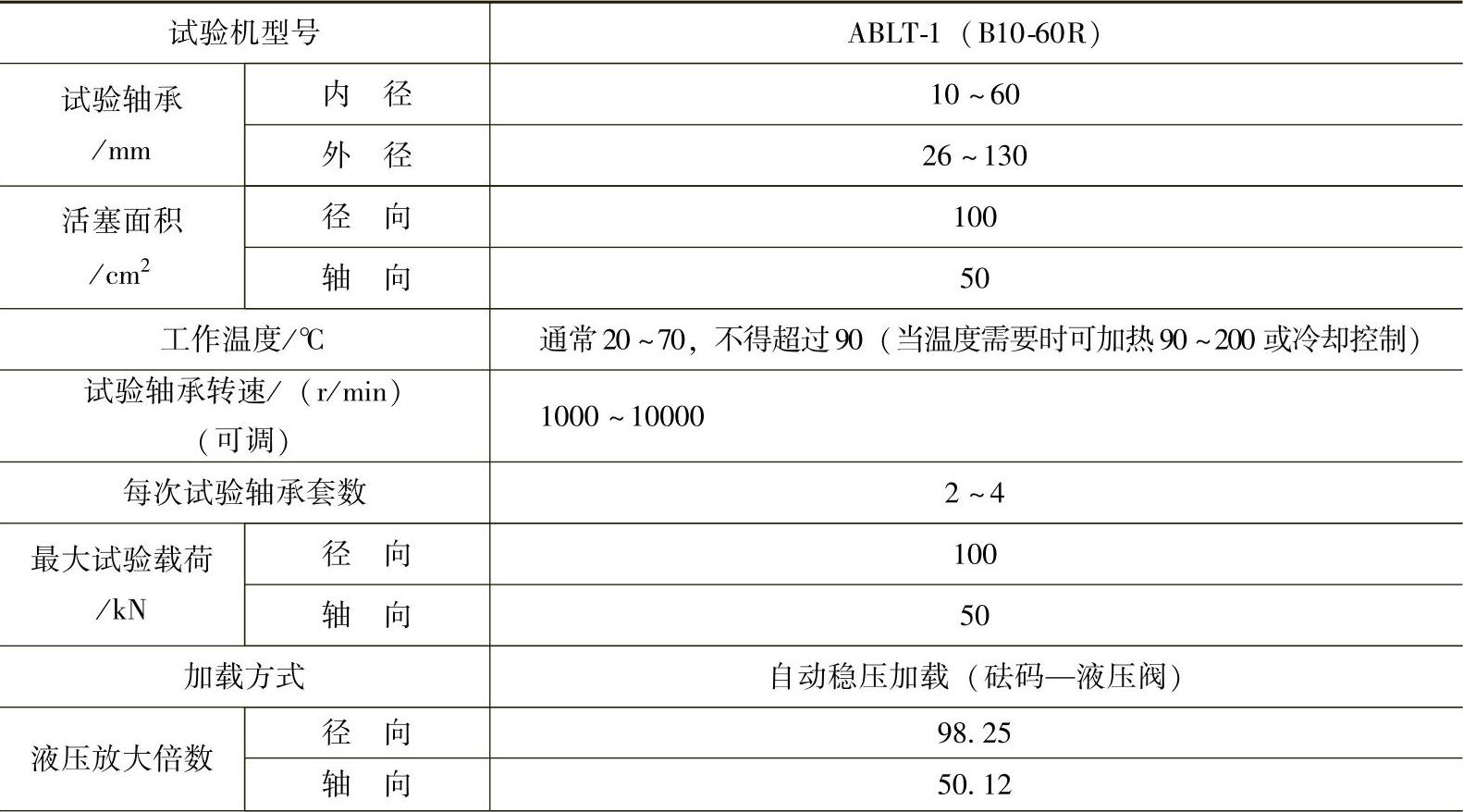

表4-65 ABLT-1型自动控制滚动轴承疲劳寿命及可靠性强化试验机主要技术性能参数

（续）

图4-12 ABLT-1型自动控制滚动轴承疲劳寿命及可靠性强化试验机结构原理图

1—径向加载力 2—压力阀 3—压力表 4—径向加载液压缸 5—联轴器 6—电磁换向阀 7—润滑系统油路 8—压力表 9—压力阀 10—高压泵站 11—轴向加载力 12—轴向加载油缸 13—端载荷体 14—试验轴承 15—中载荷体 16—试验轴 17—电动机 18—多楔带轮 19—多楔带 20—支承轴承
