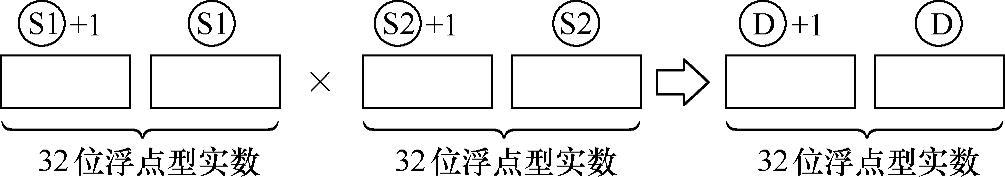

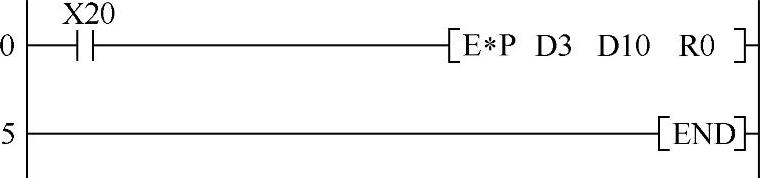

【摘要】：表5-28 算数运算指令注：双精度浮点数运算指令只有Q系列通用型CPU才支持。图5-13 功能示意图BIN 16位数据的加法运算数据范围为-32768～32767，数据的正负由该数据的最高位b15来判断，为0时是正数，为1时是负数。当X3为ON时，将常数18000减去T3的当前值，结果存放在D3中。图5-14 BIN 16位数据加法程序举例2）BIN16位除法指令的指令格式为。该指令将S1指定的32位浮点型实数与S2指定的32位浮点型实数相乘，将结果存储到D软元件中，功能示意如图5-17所示。

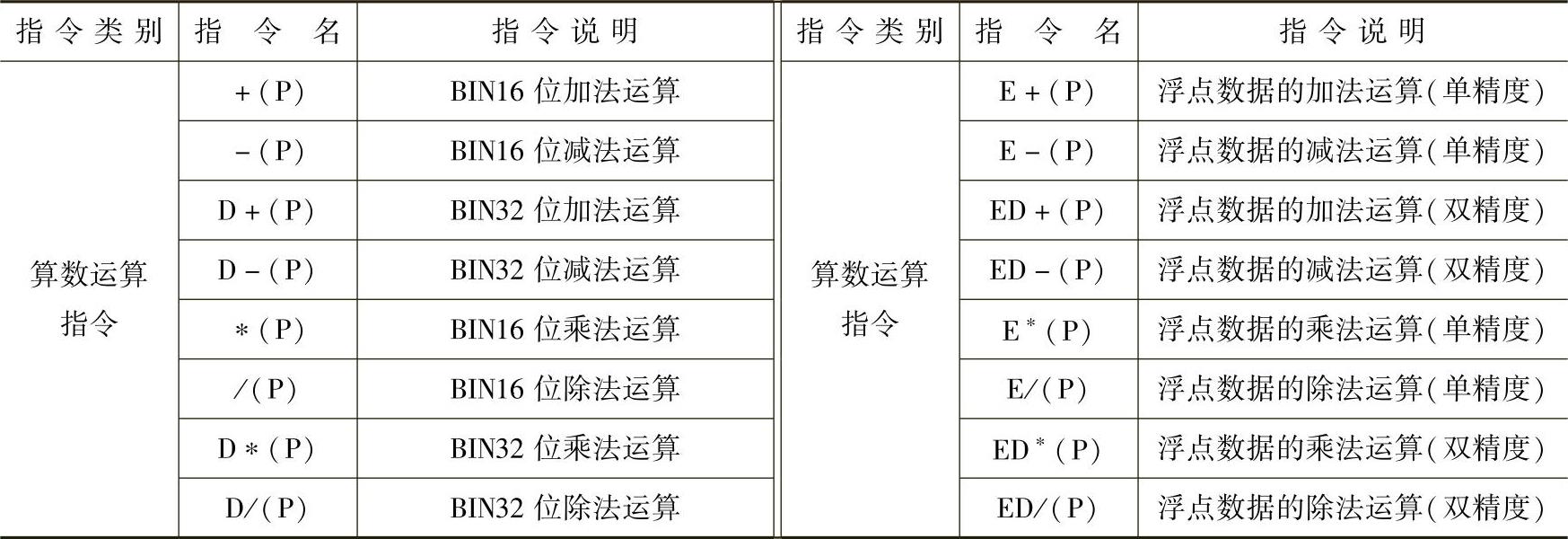

表5-28 算数运算指令

注：双精度浮点数运算指令只有Q系列通用型CPU才支持。

1）加法、减法运算有16位及32位的运算，下面以16位数据的加法为例。

其指令格式为。

加法运算可以将2个指定数据相加，最后结果存放在想要的目标寄存器中，功能示意如图5-13所示。

图5-13 功能示意图

BIN 16位数据的加法运算数据范围为-32768～32767，数据的正负由该数据的最高位b15来判断，为0时是正数，为1时是负数。

程序举例：左边程序将T3的给定值与当前值之间的差值输出到Y40～Y53。当X3为ON时，将常数18000减去T3的当前值，结果存放在D3中。将结果以BCD码的形式输出至Y40～Y53，如图5-14所示。

图5-14 BIN 16位数据加法程序举例

2）BIN16位除法指令的指令格式为。

将两个BIN16位的数据进行相除，最后结果放在目标软元件中，如图5-15所示。

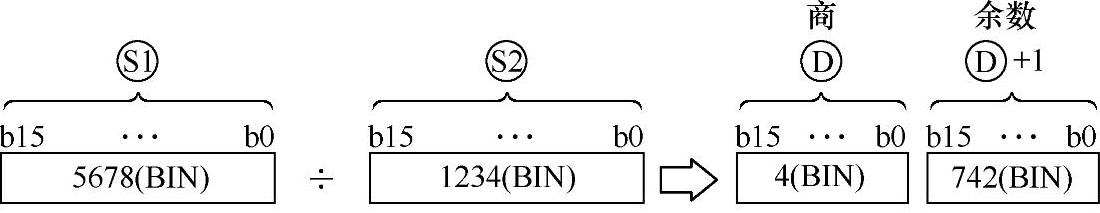

图5-15 两个BIN 16位数据相除(https://www.chuimin.cn)

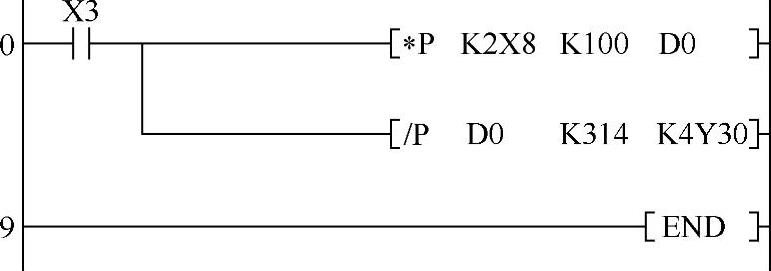

将S1中的BIN数据5678除以S2中的BIN数据1234，将结果的商放在D的软元件中，余数存放在D+1的软元件中。如果使用的是字软元件，那么除法运算的结果存储为32位，如果目标软元件所使用的是位软元件，那么只能存储结果的商（16位），而不保存余数，并且只存储商。BIN16位数据的除法运算数据范围为-32768～32767，数据的正负由该数据的最高位b15来判断，为0时是正数，为1时是负数。
