常用的轴向紧固装置及其应用技巧

2023-06-26 理论教育版权反馈

【摘要】：轴向紧固装置种类很多，一般根据轴承类型、轴向载荷大小、转速的高低以及在轴上的位置和装拆条件等决定。轴向载荷较大时轴承内圈一般多采用锁紧螺母、止动垫圈紧固；轴承外圈多采用端盖、螺纹环紧固。当轴向载荷较小和转速较低时，轴承内圈多采用轴用弹性挡圈、紧定套、退卸套等紧固；轴承外圈多采用孔用弹性挡圈、止动环等紧固。下面介绍一般常采用的紧固装置。适用于转速不高、轴向载荷不大的光轴。

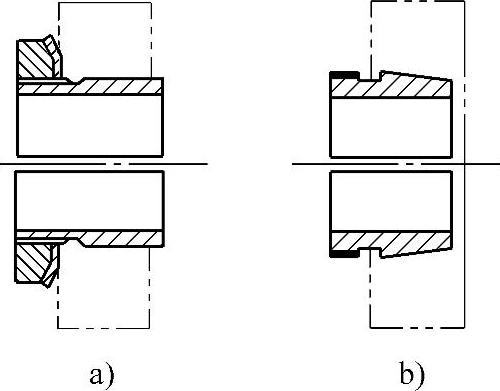

轴向紧固装置种类很多，一般根据轴承类型、轴向载荷大小、转速的高低以及在轴上的位置和装拆条件等决定。载荷越大、转速越高，轴向固定越要可靠。轴向载荷较大时轴承内圈一般多采用锁紧螺母、止动垫圈紧固；轴承外圈多采用端盖、螺纹环紧固。当轴向载荷较小和转速较低时，轴承内圈多采用轴用弹性挡圈、紧定套、退卸套等紧固；轴承外圈多采用孔用弹性挡圈、止动环等紧固。下面介绍一般常采用的紧固装置。

（1）轴肩、端盖及锁圈用于承受径向力和交变轴向力，但轴向力不大且不是冲击力。这种装置造价低、装卸简单，例如中等功率的电动机轴支承。

（2）锁紧螺母与止动垫圈锁紧螺母和止动垫圈（或隔圈）应同时使用。止动垫圈用于防松，用在较大的轴向、径向载荷情况，如齿轮轴支承、高速机床主轴支承、轮毂支承等。

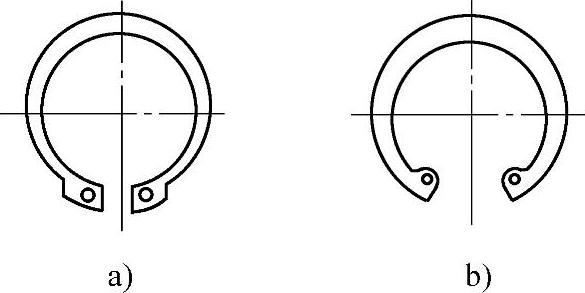

（3）弹性挡圈如图3-20所示，分轴用和孔用弹性挡圈两种，结构简单、尺寸小。适用于转速一般、载荷不大的一般支承上，如小型电动机的支承。
