电力拖动线路的安装和调试

2025-09-29 理论教育版权反馈

【摘要】：图解演示电力拖动线路设计及主要部件选配完成后，即可根据所设计的电力拖动线路，对其主要部件进行安装接线操作，并对安装完毕后的线路进行调试。下面我们以电动机连续控制线路为例对其安装与调试进行介绍。电力拖动线路的通电测试通电测试电力拖动线路时，应严格按照安全操作规程中的有关规定进行实际操作，以确保人身安全。

图解演示

电力拖动线路设计及主要部件选配完成后，即可根据所设计的电力拖动线路，对其主要部件进行安装接线操作，并对安装完毕后的线路进行调试。下面我们以电动机连续控制线路为例对其安装与调试进行介绍。如图6-57所示，为电动机连续控制线路的控制原理图。

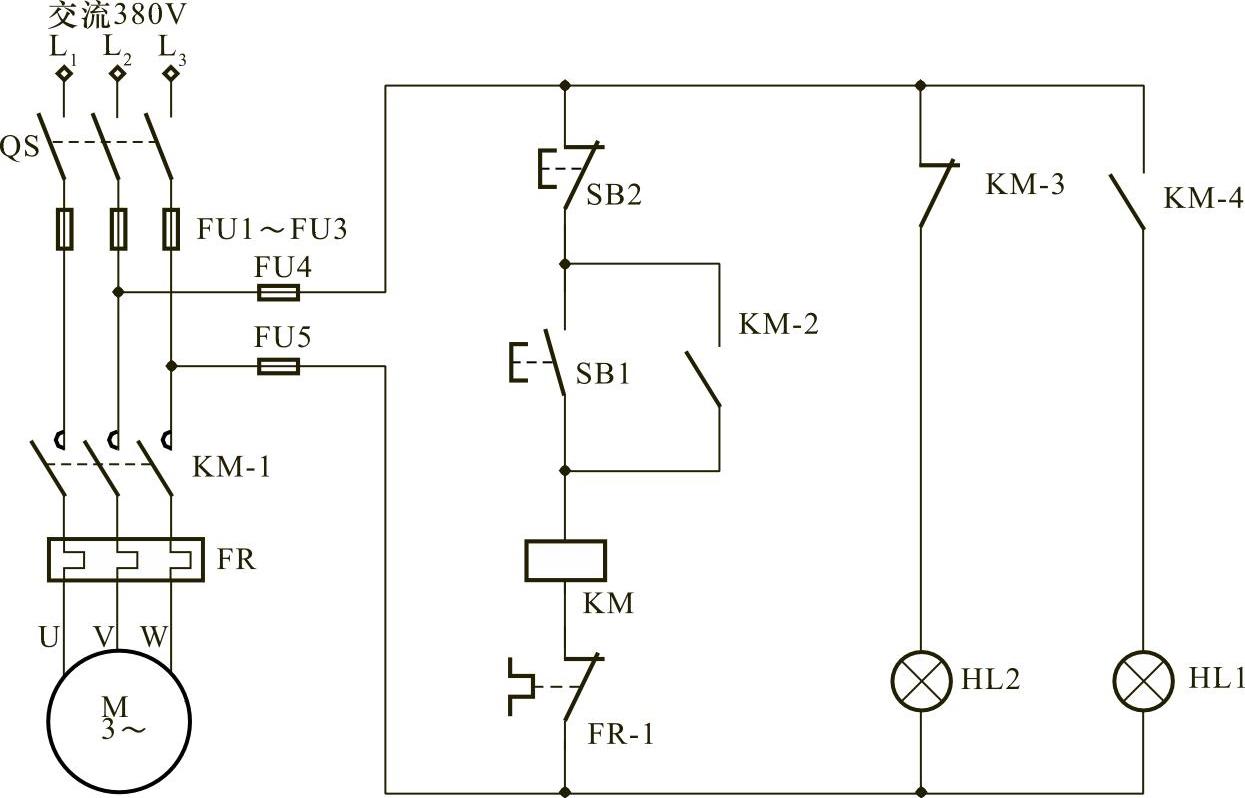

图6-57 电动机连续控制线路的控制原理图

1.电力拖动线路的安装

图解演示

1）在进行电力拖动线路的安装前，可参照图6-57中的电动机连续控制线路的设计图进行，在安装时，通常先安装电动机供电电路，然后再安装控制电路，如图6-58所示为电力拖动系统的连接示意图。

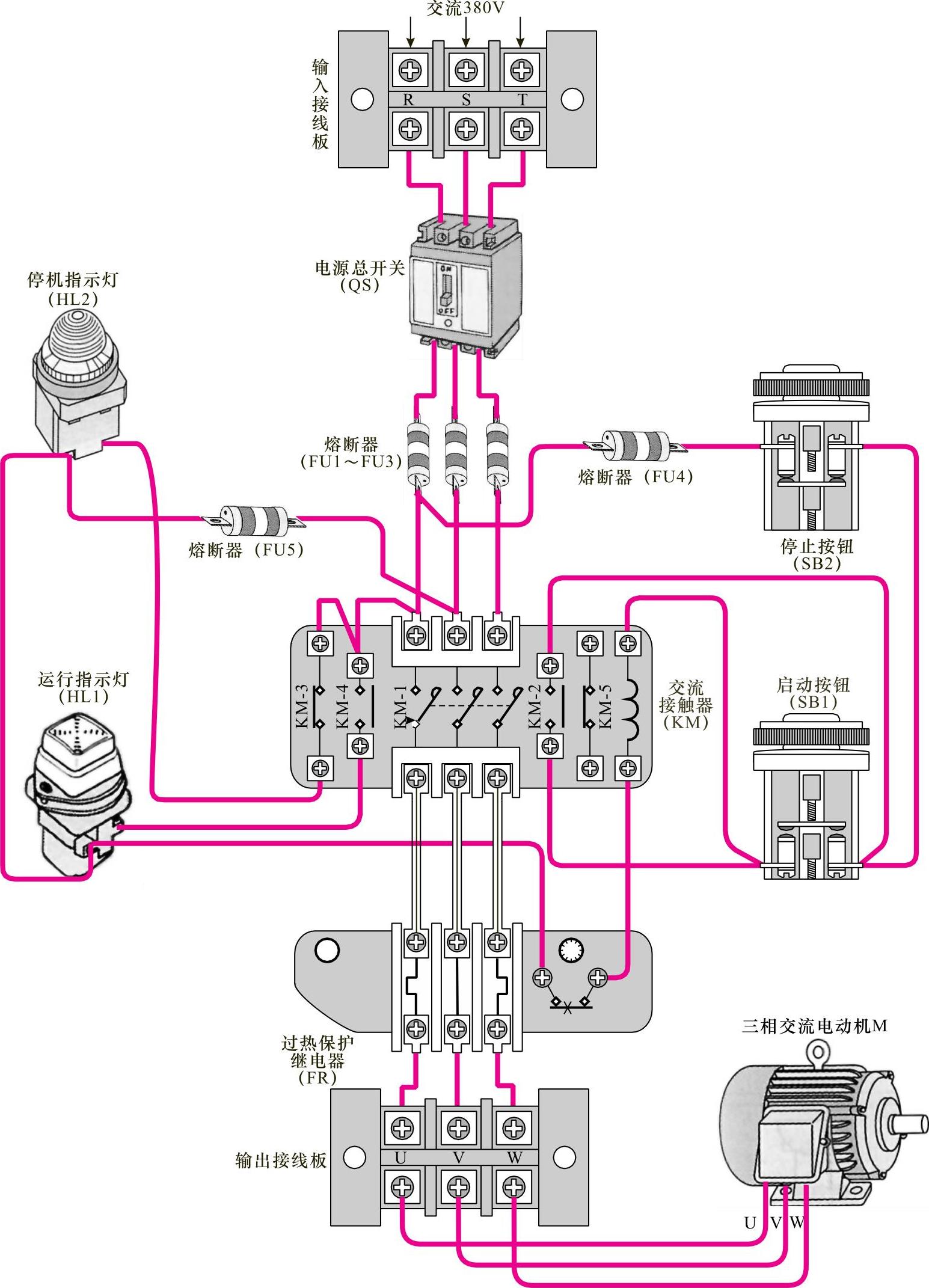

图6-58 电力拖动系统的连接示意图

图解演示

2）选择一个控制箱，将相应的控制器件根据设计要求安装在控制箱内，然后根据连接线路图和连接示意图，对各控制器件进行线路连接，控制箱中的控制线路安装完毕，最后，依据安装布线图完成控制器件与电动机之间的线缆敷设和连接，如图6-59所示为电动机点动控制线路的安装示意图。

(https://www.chuimin.cn)

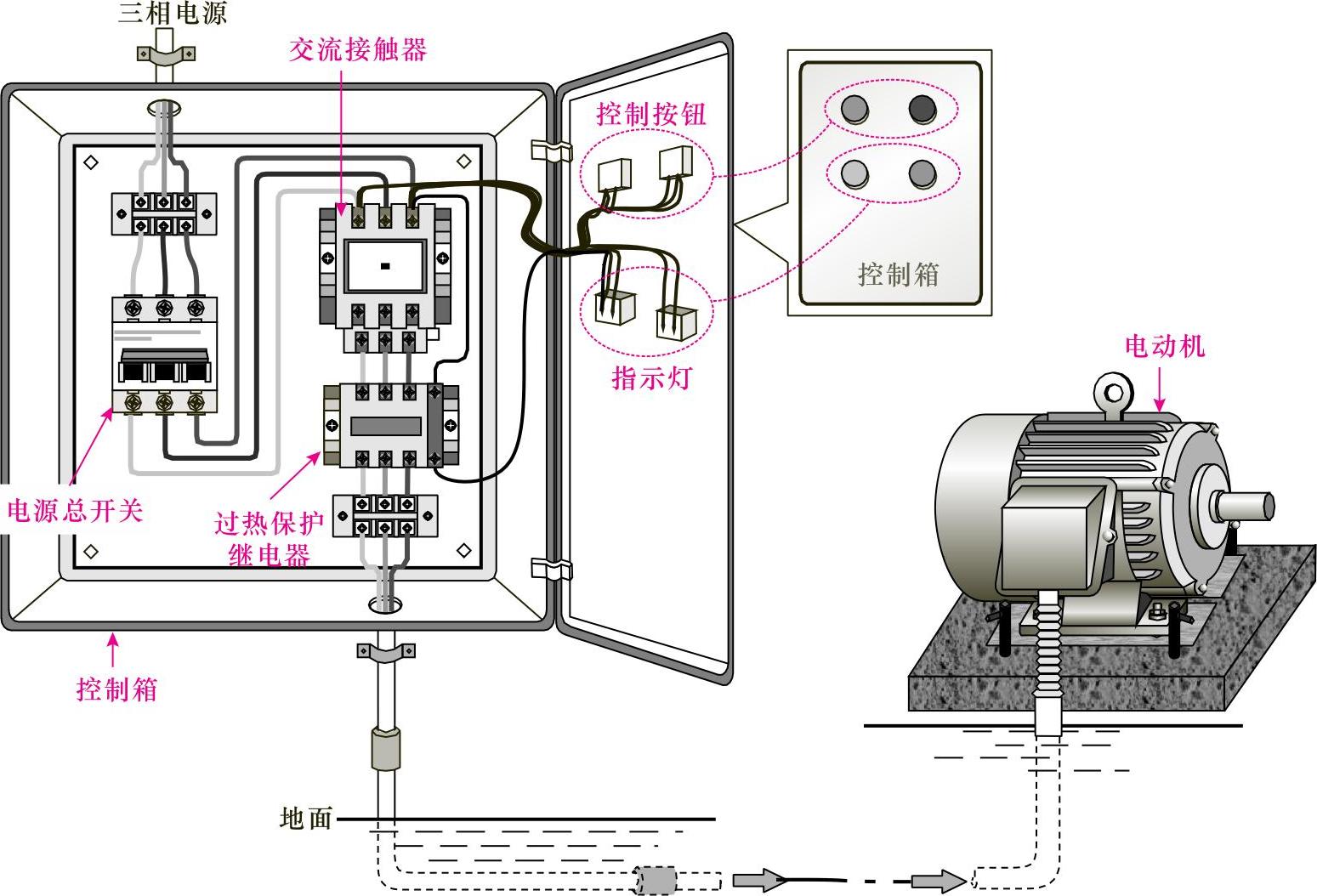

图6-59 电动机点动控制线路的安装示意图

在整个电力线路的安装过程中，选择的各电气部件的额定电流应满足该电路的要求，以免造成电路无法运行工作或烧坏某些电气部件；同时还应严格按照电力拖动线路原理图的连接方式进行连接，不得按照自己的想法进行连接，以免连接错误无法实现电动机的控制或造成电动机的损坏；最后还应保证安控制箱内的电气部件安装牢固，并符合电气设备安装的工艺要求，且连接后不得有裸导线外漏，以保证控制人员操作控制按键时的安全。

2.电力拖动线路的调试

电力拖动线路安装完成后，需要对其进行测试检验，测试检验时可分为断电和通电两种方法进行。

（1）电力拖动线路的断电测试

断电测试电力拖动线路时应按照控制线路原理图和接线图从电源端开始，逐段确认接线有无漏接、错接之处，检查导线接点是否符合工艺要求，若经检测无误，在进行通电测试观察其是否能够正常运行。

（2）电力拖动线路的通电测试

通电测试电力拖动线路时，应严格按照安全操作规程中的有关规定进行实际操作，以确保人身安全。

根据电路的设计原理，接通三相电源L₁、L₂、L₃，合上总电源开关QS。当按下启动按钮SB1后，电动机开始运转；按下停止按钮SB2后，电动机因断电停止转动，符合电路的设计原理，说明线路连接正确，可以投入使用。

若通电测试检验过程中出现问题，应及时进行检修，确定都正常后，才可投入使用。
