塑料线槽配线：如何正确操作？

2025-09-29 理论教育版权反馈

【摘要】：若导线在线槽内是垂直配线时应每间隔1.5m的距离固定一次。有些电工在使用塑料线槽敷设线缆时，线槽内的导线数量过多，且接头凌乱，这样会为日后用电留下安全隐患，必须将线缆理清重新设计敷设方式。线缆水平敷设在塑料线槽中可以不绑扎，其槽内的缆线应顺直，尽量不要交叉，线缆在导线进出线槽的部位以及拐弯处应绑扎固定。

塑料线槽配线是指将绝缘导线敷设在塑料槽板的线槽内，上面使用盖板把导线盖住，该类配线方式适用于办公室、生活间等干燥房屋内的照明；也适用于工程改造时更换线路时使用，通常该类配线方式是在墙面抹灰粉刷后进行。

1.塑料线槽配线时导线敷设规范

图解演示

图5-24为塑料线槽配线时导线的操作规范。塑料线槽配线时，其内部的导线填充率及载流导线的根数，应满足导线的安全散热要求，并且在塑料线槽的内部不可以有接头、分支接头等，若有接头的情况，可以使用接线盒进行连接。

图5-24 塑料线槽配线时导线的操作规范

提示说明

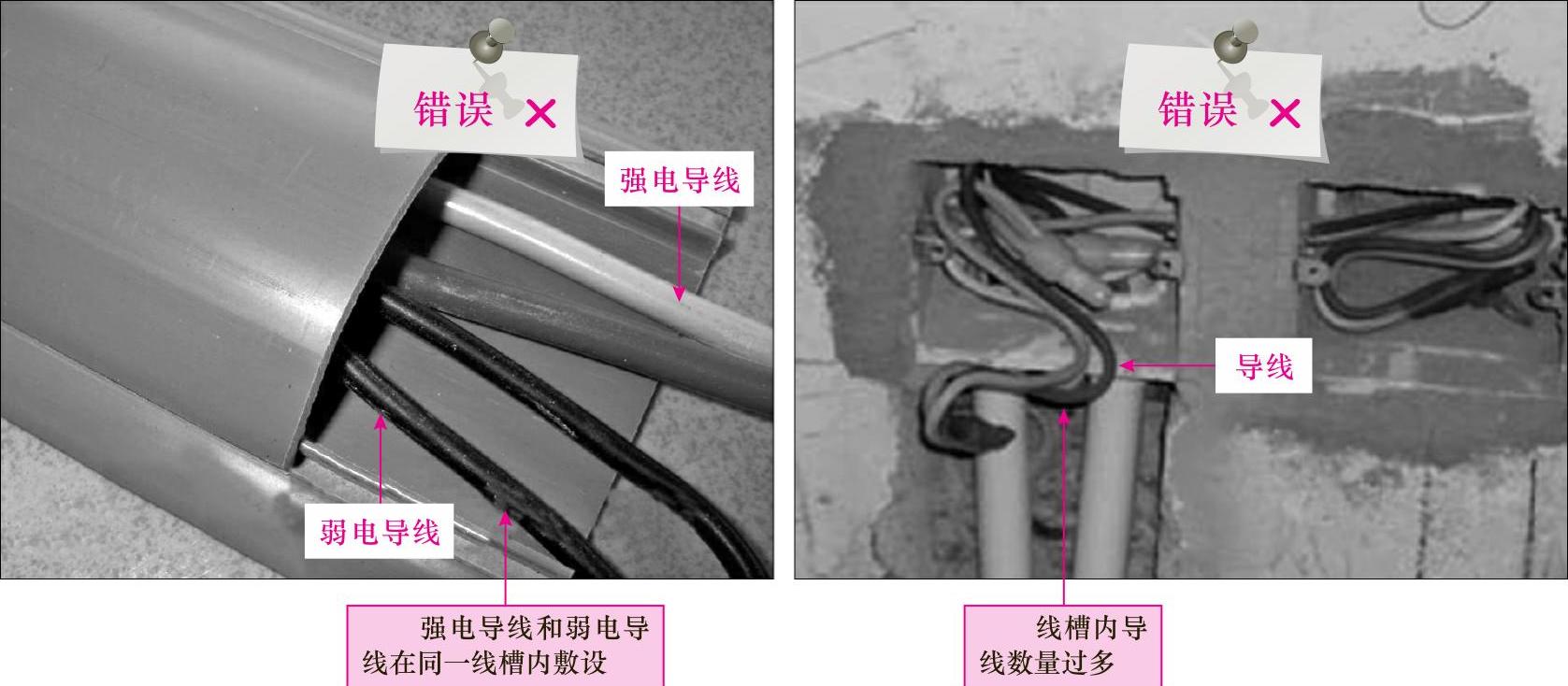

如图5-25所示，在有些电工为了节省成本和劳动，将强电导线和弱电导线放置在同一线槽内进行敷设，这样会对弱电设备的通信传输造成影响，是非常错误的行为，另外线槽内的线缆也不宜过多，通常规定在线槽内的导线或是电缆的总截面积不应超过线槽内总截面积的20%。有些电工在使用塑料线槽敷设线缆时，线槽内的导线数量过多，且接头凌乱，这样会为日后用电留下安全隐患，必须将线缆理清重新设计敷设方式。

图5-25 使用塑料线槽配线时规范以及线缆在塑料槽内的配线规范

2.塑料线槽配线时导线的固定规范

图解演示

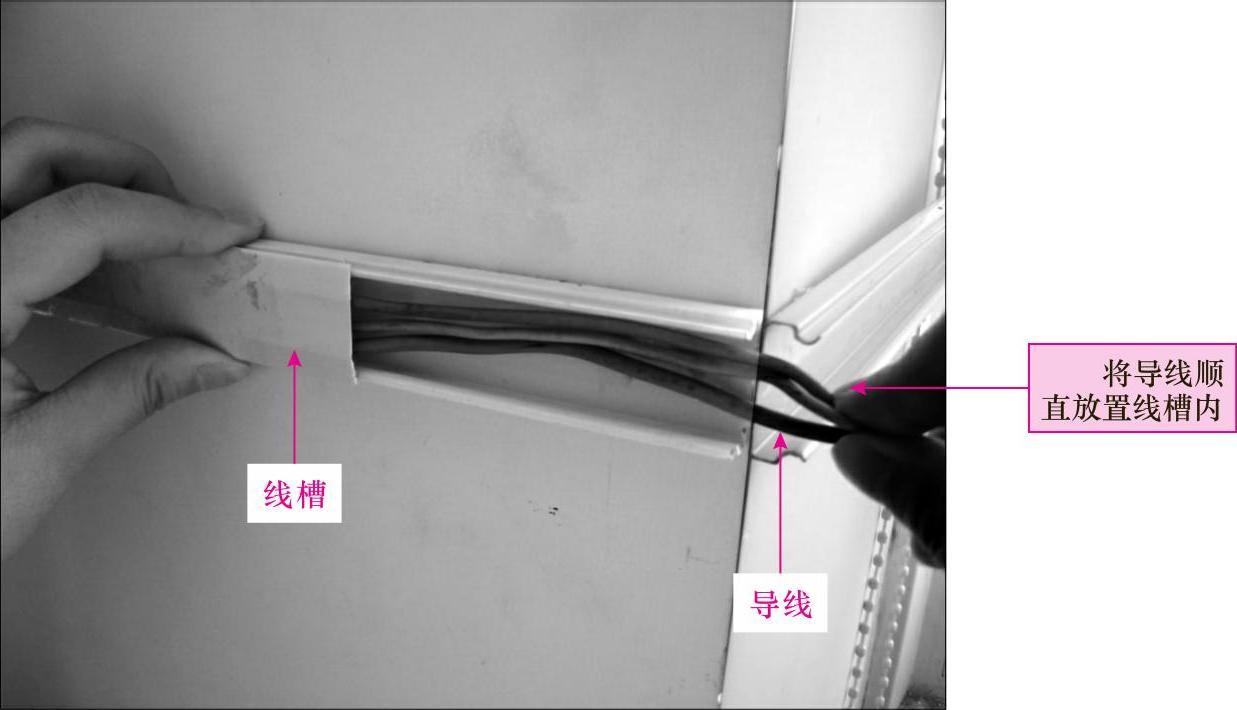

图5-26所示为使用塑料线槽配线时导线的操作规范。线缆水平敷设在塑料线槽中可以不绑扎，其槽内的缆线应顺直，尽量不要交叉，线缆在导线进出线槽的部位以及拐弯处应绑扎固定。若导线在线槽内是垂直配线时应每间隔1.5m的距离固定一次。(https://www.chuimin.cn)

图5-26 使用塑料线槽配线时导线的操作规范

相关资料

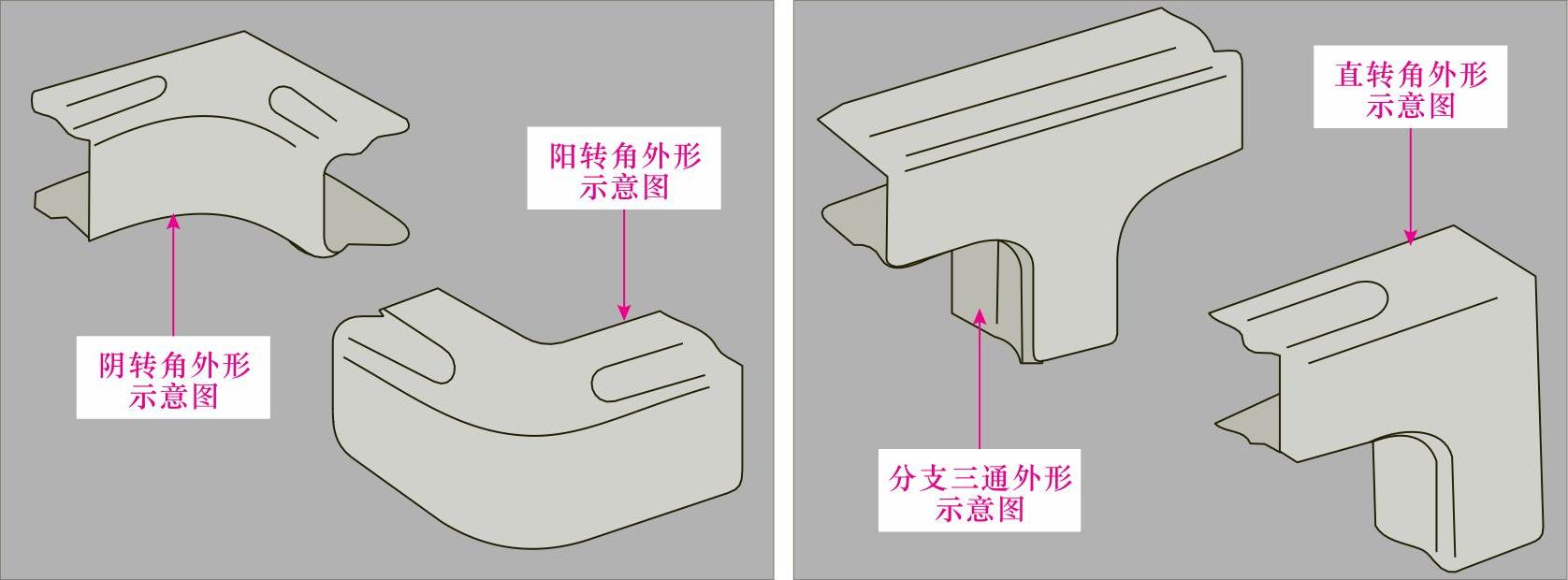

为方便塑料线槽的敷设连接，目前，市场上有很多塑料线槽的敷设连接配件，如阴转角、阳转角、分支三通、直转角等，如图5-27所示，使用这些配件可以为塑料线槽的敷设连接提供方便。

图5-27 塑料线槽配线时用到的相关附件

3.塑料线槽配线时线槽的固定规范

图解演示

图5-28所示为塑料线槽的固定规范。对线槽的槽底进行固定时，其固定点之间的距离应根据线槽的规格而定。例如塑料线槽的宽度为20～40mm时，其两固定点间的最大距离应80mm，可采用单排固定法；若塑料线槽的宽度为60mm时，其两固定点的最大距离应为100mm，可采用双排固定法并且固定点纵向间距为30mm；若塑料线槽的宽度为80～120mm时，其固定点之间的距离应为80mm，可采用双排固定法并且固定点纵向间距为50mm。

图5-28 塑料线槽的固定规范
