控制继电器类型及实物外形介绍

2023-06-24 理论教育版权反馈

【摘要】：常用的控制继电器有中间继电器、时间继电器、速度继电器、压力继电器等。图2-22所示为常见的控制继电器的实物外形。

图解演示

控制继电器通常用来控制各种电子电路或器件，来实现线路的接通或切断的功能。常用的控制继电器有中间继电器、时间继电器、速度继电器、压力继电器等。图2-22所示为常见的控制继电器的实物外形。

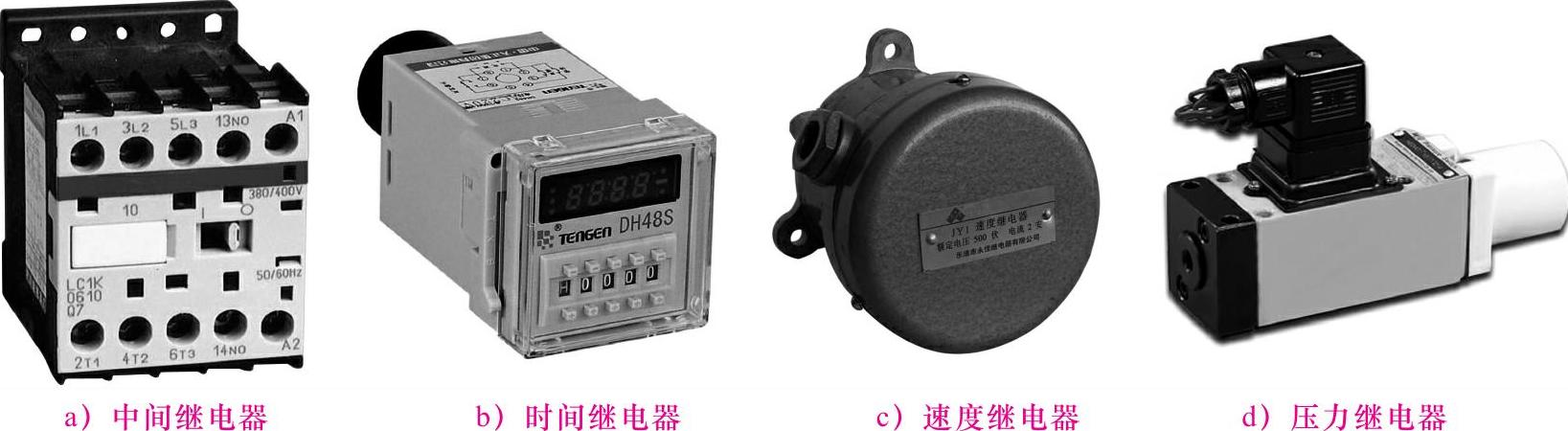

图2-22 常见的控制继电器的实物外形

1.中间继电器的功能

图解演示

中间继电器通常用来控制各种电磁线圈使信号得到放大，将一个输入信号转变成一个或多个输出信号。中间继电器的主要特点在触点系统中，没有主、辅的区别，允许通过的电流也是相等的。触点数量也较多，在控制电路中起到中间放大的作用。图2-23所示为中间继电器的实物外形和内部结构。

图2-23 中间继电器的实物外形和内部结构

2.时间继电器的功能

图解演示

时间继电器是一种延时或周期性定时接通、切断某些控制电路的继电器，主要由瞬间触点、延时触点、弹簧片、铁心、衔铁等部分组成。当线圈通电后，衔铁利用反力弹簧的阻力与铁心吸合。推杆在推板的作用下，压缩宝塔弹簧，使瞬间触点和延时触点动作。图2-24所示为时间继电器的实物外形和内部结构。

3.速度继电器的功能

图解演示

速度继电器又称反接制动继电器，这种继电器主要与接触器配合使用，用来实现电动机的反接制动，主要由转子、定子、支架、胶木摆杆、簧片等部分组成。图2-25所示为速度继电器的实物外形和内部结构。

图2-24 时间继电器的实物外形和内部结构

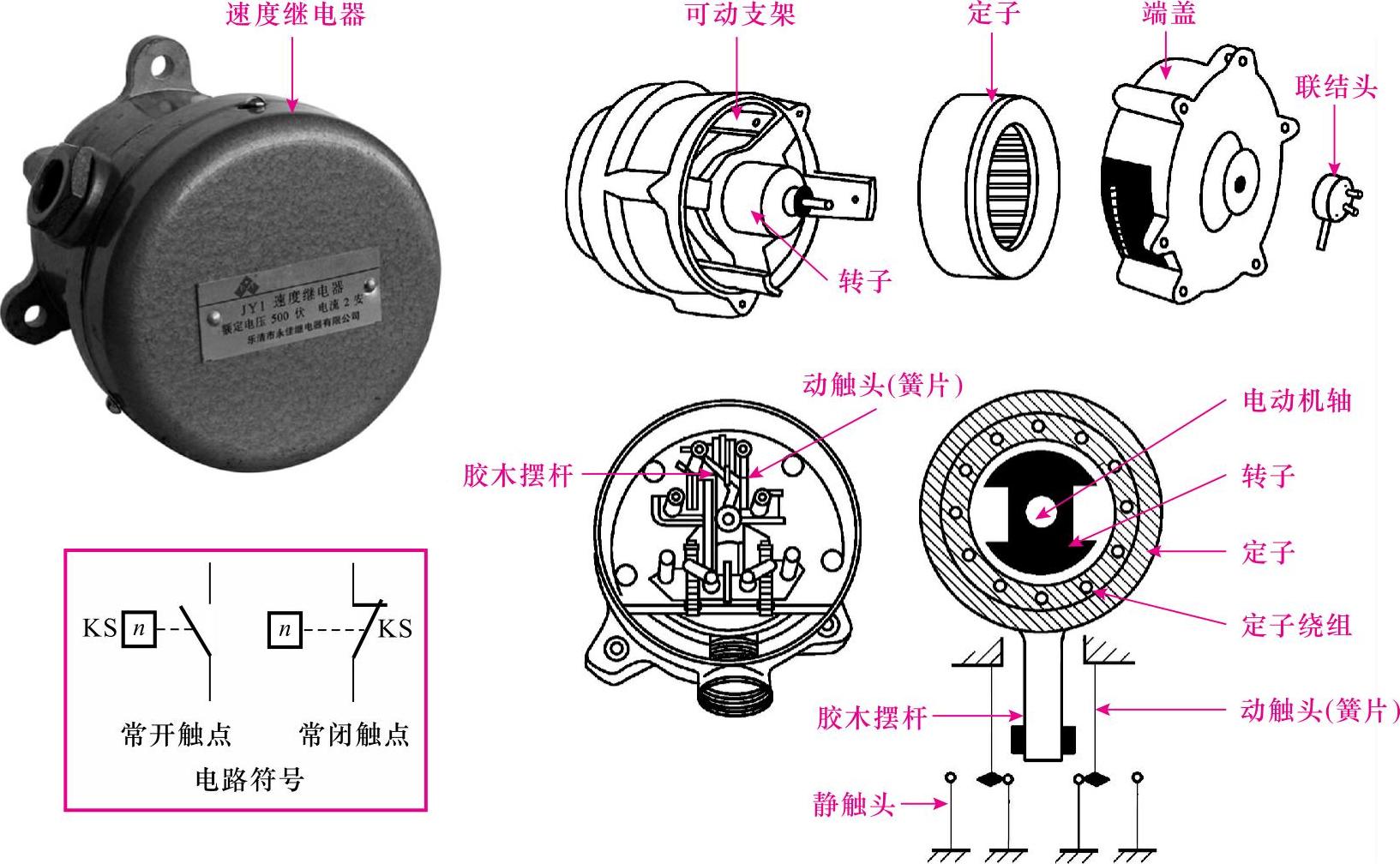

图2-25 速度继电器的实物外形和内部结构

4.压力继电器的功能

图解演示

压力继电器是将压力转换成电信号的传感器件，主要检测水、油、气体以及蒸汽的压力等，主要由微动开关、调节螺杆、压力弹簧、柱塞紧固螺钉等部分构成。图2-26所示为压力继电器的实物外形和内部结构。

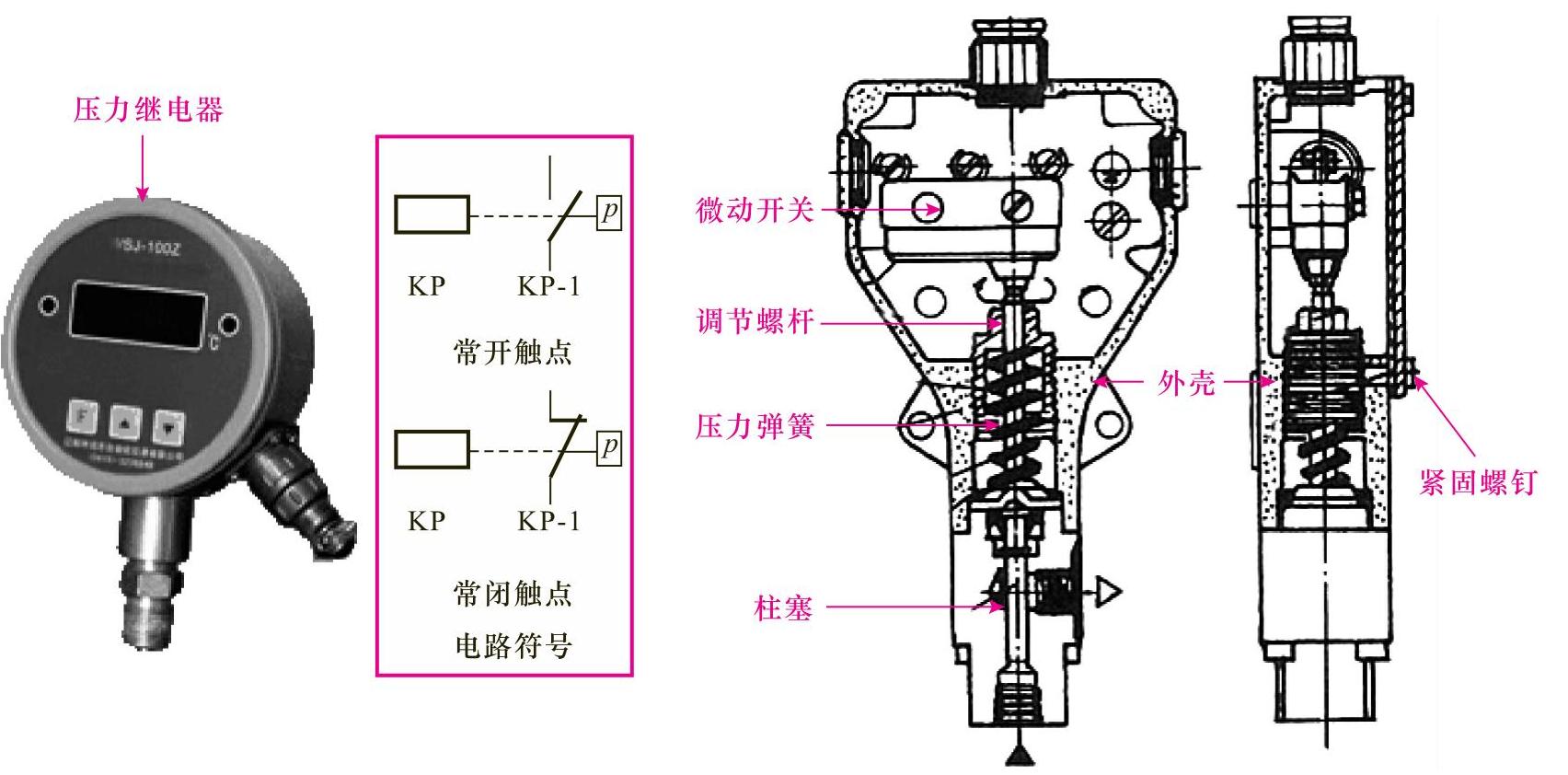

图2-26 压力继电器的实物外形和内部结构
