钢索配线方式就是指钢索上吊瓷柱配线、吊钢管配线或是塑料护套线配线，同时灯具也可以吊装在钢索上，通常应用于一般性房顶较高的生产厂房内，可以降低灯具安装的高度，提高被照面的亮度，也方便照明灯的布置。

1.钢索配线中钢索的选用规范

图解演示

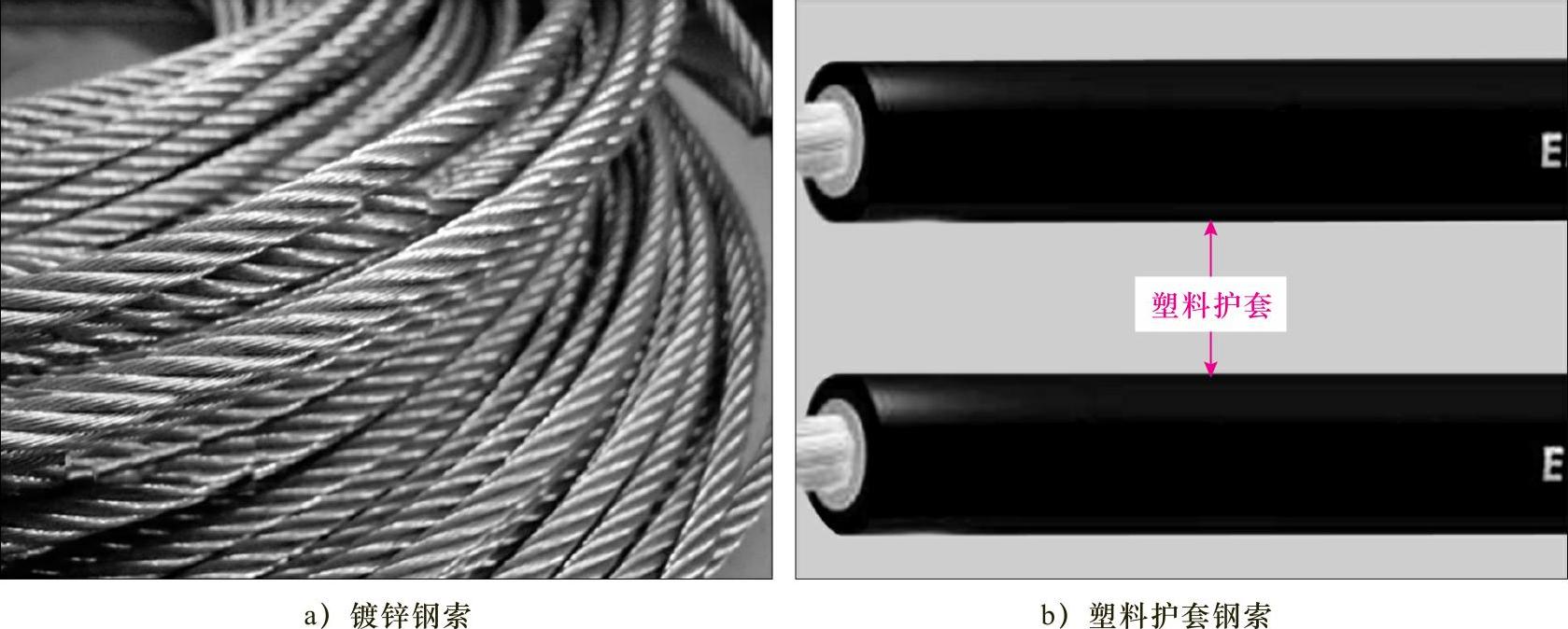

正常情况下对于钢索配线中用到的钢索在选用时，应选用镀锌钢索，不得使用含油芯的钢索；若是敷设在潮湿或有腐蚀性的场所时，可以选用塑料护套钢索。通常，单根钢索的直径应小于0.5mm，并不应有扭曲和断股的现象。图5-29为钢索配线中钢索的选用规范。

2.钢索配线时导线的固定规范

图解演示

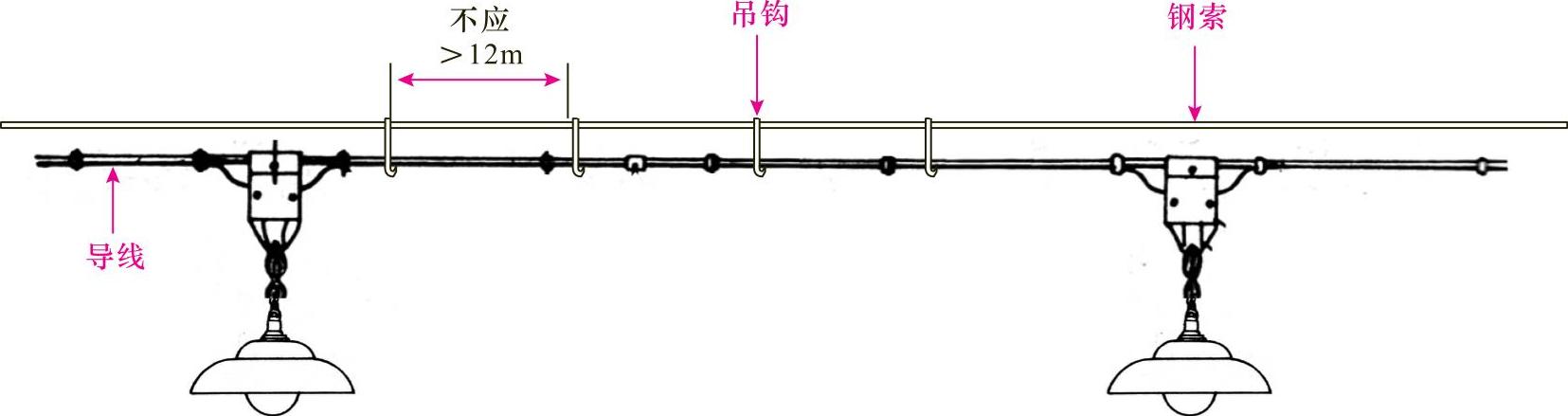

钢索配线敷设后，其导线的弧度（弧垂）不应大于0.1m，如不能达到时，应增加吊钩，如图5-30所示，并且钢索吊钩间的最大间距不超过12m。图5-30为钢索配线时导线的固定规范。

图5-29 钢索配线中钢索的选用规范

图5-30 钢索配线时导线的固定规范(https://www.chuimin.cn)

提示说明

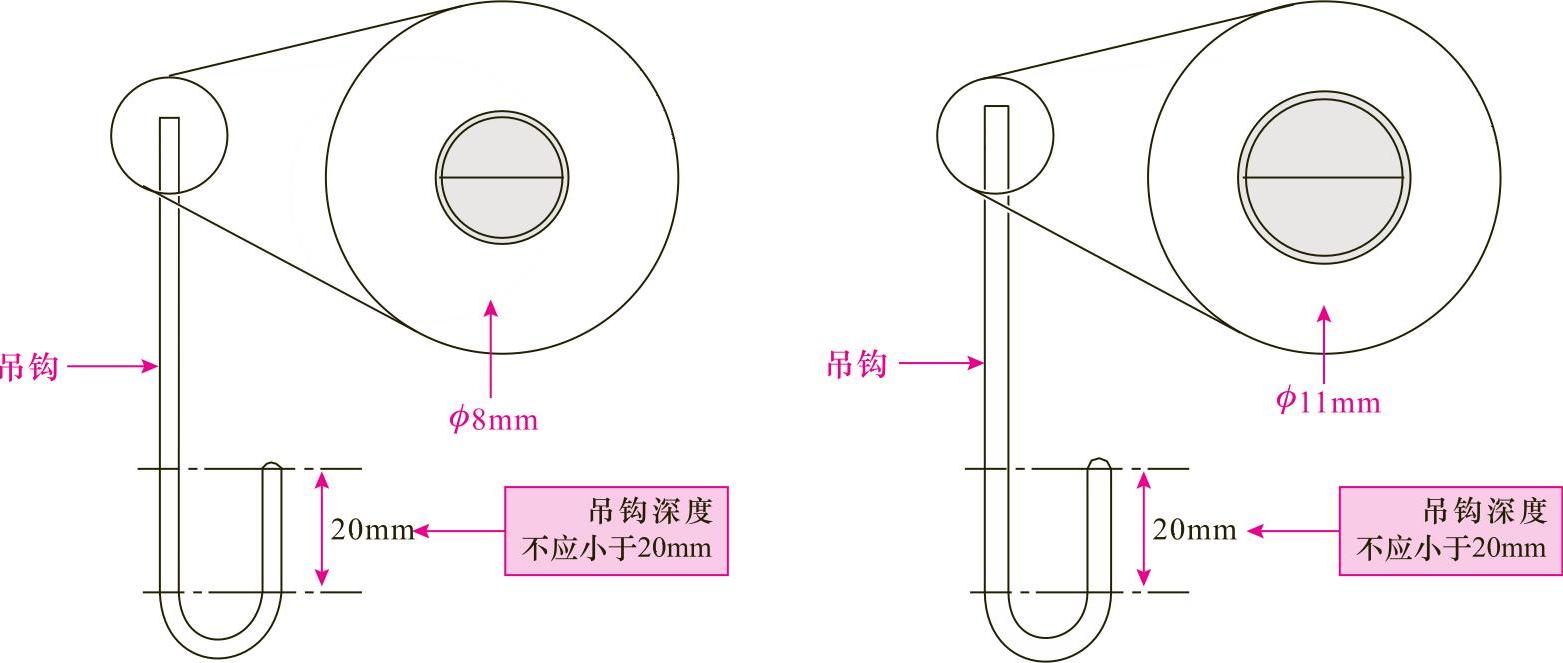

在选用吊钩时，最好是使用圆钢，且直径不应小于8mm，目前，常用的圆钢直径有8mm和11mm两种规格，如图5-31所示，吊钩的深度不应小于20mm。

图5-31 吊钩的选用规范

3.钢索配线的连接规范

图解演示

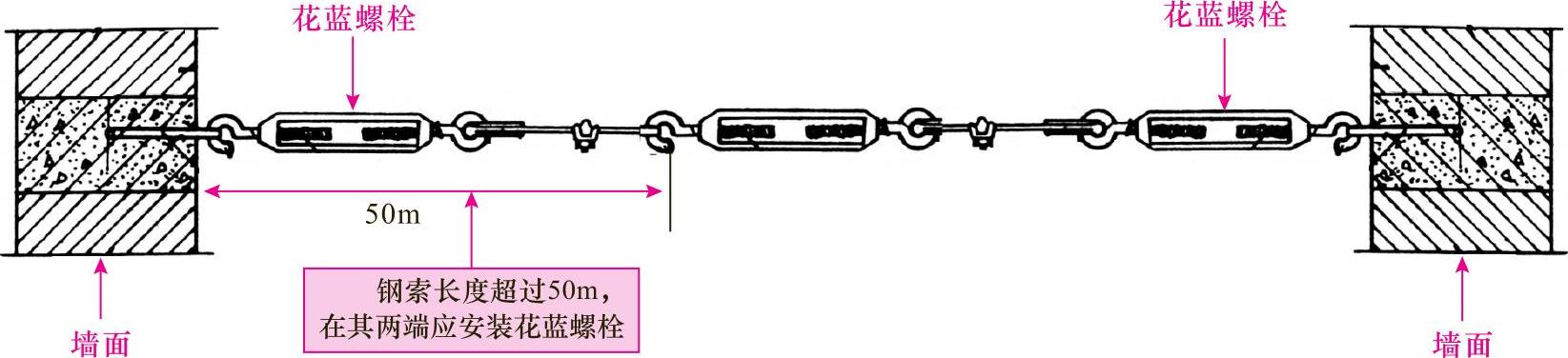

在钢索配线过程中，若是钢索的长度不超过50m，可在钢索的一端使用花蓝螺栓进行连接；若钢索的长度超过50m时，钢索的两端应均安装花蓝螺栓；且钢索的长度很长，则每超过50m时，应在中间加装一个花蓝螺栓进行连接。图5-32为钢索配线的连接规范。

图5-32 钢索配线的连接规范
