退火和正火的目的大致相似，一般都用作预备热处理。怎样合理地选择和应用退火和正火工艺，是技术人员应该十分关注的问题。图2-9 退火、正火工序安排位置图3.退火、正火工艺的选择与应用1）要求降低硬度或消除内应力时，可选择低温退火，不必要进行完全退火和球化退火，例如冷成形的各类制品、机械加工后的铸锻焊件等。5）若要消除魏氏组织需采用完全退火或正火工艺，在实际生产中常采用正火工艺。......
2023-06-24
退火、正火工艺的质量控制优化方案
【摘要】：对于过共析钢而言，退火后的组织为珠光体+碳化物，正火时网状碳化物的析出受到抑制，从而得到全部细珠光体，或仅仅沿晶界析出一部分条状碳化物。3）低合金工具钢和轴承钢球化退火后的正常组织应为均匀分布的球化体。一般规定退火与正火后的畸变量应小于其单面加工余量的1/3、1/2或2/3。
1.退火、正火工艺缺陷
（1）氧化、脱碳 在空气炉等氧化性气氛中退火或正火加热，容易产生氧化、脱碳现象。在制订工艺路线时应该综合考虑机械切削余量，保证能够加工除去。对于冷挤压产品应该充分考虑工件的防氧化的加热保护，且不能产生增碳。
（2）退火硬度偏高 退火时奥氏体化温度低，或装炉量过大、炉温不均匀，冷却速度过快等，易使退火硬度偏高。这种缺陷可以通过重新退火改善。
（3）球化不完全 从工艺角度看，主要是加热温度或时间不合理。过高或过低的加热温度都会造成球化不完全。冷却速度一般控制在10～20℃/h，过快的随炉冷却速度也会影响球化体的大小。
（4）网状组织 网状组织有网状铁素体和网状碳化物。在亚共析钢中加热温度过高后，冷却速度快容易沿晶界出现网状铁素体。碳素工具钢、高碳高合金模具钢、轴承钢等过共析钢，经热加工后，在钢材冷却过程中，过冷奥氏体缓慢冷却到Ar1以下时，沿奥氏体晶界析出网状碳化物。图2-10是Cr12MoV锻造以后没有冷却之后再退火，而是采用了高温停锻后立即装入热炉中退火后的组织，可以看到出现大量网状晶界碳化物，网状几乎呈封闭形态。
Cr12MoV锻造余热再退火形成的网状晶界碳化物，往往会遗留到热处理淬火工序以后，造成模具线切割开裂或使用早期碎裂。
（5）伪共析组织 正火的冷却速度较快，因此先共析产物（自由铁素体、渗碳体）不能充分析出，即先共析析出相数量较平衡冷却时要少。同时由于奥氏体的成分偏离共析成分而出现伪共析组织。如w（C）=0.4%钢在平衡冷却时为45%铁素体+55%珠光体。而在正火后为30%铁素体+70%珠光体，此时的伪珠光体中w（C）=0.65%。对于过共析钢而言，退火后的组织为珠光体+碳化物，正火时网状碳化物的析出受到抑制，从而得到全部细珠光体，或仅仅沿晶界析出一部分条状碳化物。
图2-10 Cr12MoV锻造余热退火网状组织×400
（6）反常组织 反常组织工件在奥氏体化加热后缓慢冷却，在冷却组织中出现晶界网状碳化物和包围这个网状碳化物的铁素体组织。例如，热作模具钢3Cr2W8V、H13采用停锻时的温度过高或者没有采用正确的冷却工艺，即停锻后应该首先快冷到700℃以下，再进行退火处理，反而是采用停锻后立即在Ar1～Arcm温度范围进行余热退火处理。由于锻造温度加热温度过高，高温奥氏体化加热充分，合金碳化物溶解完全，在紧接着的余热退火保温过程中，奥氏体中合金碳化物析出，析出的碳化物在晶界聚集长大，形成网状碳化物，并造成碳化物与晶粒之间形成贫合金、贫碳的铁素体带，即反常组织。碳化物形式有M2C、M23C6。
热作模具钢3Cr2W8V、H13形成的碳化物细小，不容易检查，往往容易忽略，如不采用高温正火等工序来消除，这种组织就遗传给最终热处理。

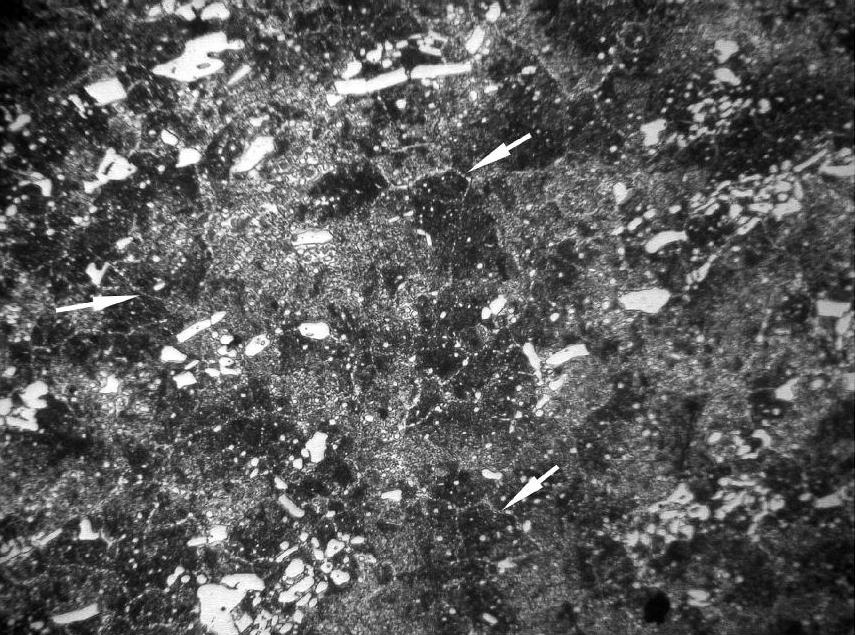

图2-11是3Cr2W8V工件淬火前的退火反常组织。里氏硬度计检测工件的硬度相当于42HRC。这个工件的组织是一个还没有完全完成的反常组织。这是由于工件在锻造退火中的冷却速度还没有十分缓慢，但其形成反常组织的条件已经具备。
图2-11 3Cr2W8V工件淬火前的退火反常组织×250
a—晶界网状碳化物 b—晶界处网状碳化物两侧出现的网状托氏体组织 c—晶粒内的伪共析珠光体组织
2.退火、正火后的外观要求
工件退火、正火后不得有裂纹、伤痕及严重氧化腐蚀。
3.硬度检测
表面磨去氧化脱碳层后检测硬度，常用布氏硬度计检测。硬度值应在图样或技术文件规定范围内，硬度检测位置应是图样规定位置或工作面。硬度偏差范围应符合GB/T 16923—2008中的相关规定
4.金相组织检测
1）结构钢正火后的金相组织一般为均匀分布的铁素体加片状珠光体。晶粒度为5～8级，大型铸锻件为4～8级。
2）碳素工具钢球化退火后的组织应为珠光体，其球化率分为10级，其中4～6级合格，组织中多为球径在1μm以上的球化体；1～3级是细片状和点状珠光体；7～10级组织中有粗片状珠光体。
3）低合金工具钢和轴承钢球化退火后的正常组织应为均匀分布的球化体。若组织中有点状和细片状珠光体或分布不均匀的粗大球化体及粗片状珠光体，都是不正常组织，检验级别见相关标准。
4）低、中碳钢及中碳合金结构钢球化退火后，其球化体根据JB/T 5074—2007《低、中碳钢球化体评级》，球化率分为6级。1级球化率为零；6级球化率为100%。对于冷镦、冷挤压及冷弯加工的中碳钢和中碳合金结构钢，冷变形量≤80%时，4～6级合格。对于自动机床用钢，易切削钢组织1～4级为合格；低、中碳结构钢及低、中碳合金结构钢1～3级为合格。
5）脱碳层检验方法根据GB/T 224—2008《钢的脱碳层深度测定法》规定进行。脱碳层深度一般不超过毛坯或工件单面加工余量的1/2或2/3。
5.畸变检验
工件的畸变应不影响其后机械加工及使用。一般规定退火与正火后的畸变量应小于其单面加工余量的1/3、1/2或2/3。对于超出这个要求的应该进行工件的变形矫正。
有关热处理工程师指南的文章
- 详细阅读
-
化学热处理的质量控制优化方案详细阅读
化学热处理后质量指标包括表面渗入原子浓度、层深、沿层深浓度分布和渗层组织等。这几个过程对化学热处理整体速度的影响不是等同的，一般取决于其中最慢的一个过程，这个过程称为化学热处理过程的“控制因子”。......
2023-06-24
-
铸钢件的热处理工艺：退火、正火和回火详细阅读
1.退火、正火＋回火铸钢件的焊接性退火、正火＋回火铸钢件的碳当量大于0.60%时，焊接性较差，焊接过程如果焊接材料或工艺参数选择不当，会导致如下问题：①热影响区粗晶区脆化，导致粗晶区韧性降低；②随着碳当量及铸钢件的刚性约束度增大，其淬硬倾向和冷裂倾向也随之增大，易产生冷裂纹。......
2023-06-28
-
退火和正火的概念简介详细阅读
图2-1各类退火及正火工艺加热温度示意按退火目的也可以将其分成两大类，一类是将工件加热到一定温度，保温停留较长时间，使不平衡状态依靠浓度梯度、应力梯度和界面能等，自发由不平衡状态过渡到平衡状态。这类退火包含扩散退火、预防白点退火、再结晶退火、去应力退火等。这类退火包含完全退火、不完全退火和球化退火等。有色金属工件的退火工艺主要有铸态下的扩散退火、变形合金的再结晶退火和去应力退火等。......
2023-06-24
-
齿轮退火技术优化方案详细阅读
齿轮常用的退火工艺有完全退火、去应力退火、等温退火等。完全退火工艺参数确定原则见表3-4，供齿坯退火时参考。奥氏体化保温后的齿轮应迅速转移到等温炉内进行等温。等温时间通常为3～4h，高合金钢5～10h或更长。齿轮经渗碳淬火后，畸变较小。图3-5 齿轮锻坯锻造余热等温退火工艺曲线......
2023-06-29
-
退火与正火工艺的组织性能比较及选择详细阅读
对于亚共析钢，以45钢为例，正火后的强度、硬度和韧性均较高，塑性与退火后相当。45钢的退火和正火后的性能比较见表2-3。表2-345钢退火与正火状态的力学性能不同碳含量的碳钢经退火或正火后其硬度大小如图2-22所示。但对含碳低于0.20%的钢，如前所述，应采用高温正火，因为按正常温度正火后，自由铁素体仍过多，硬度过低，切削性能仍较差。......
2023-06-24
- 详细阅读
-
如何控制胶接工艺质量？详细阅读
胶接质量控制的要素主要有环境、设备和仪器、胶粘剂和辅助材料、工艺过程和参数、检验和人员素质等。如需零件形成连续的胶梗，涂胶应有超过胶接区域5mm的余量。在不影响胶接质量时可按有关技术文件规定中断加温，进行弥补操作。胶接过程中使用的材料可能易燃、有毒和有腐蚀性等，应采取相应措施避免对人员和环境造成损害。......
2023-06-26
相关推荐
