熟悉AutoCAD2015中文版界面的方法
【摘要】：启动AutoCAD 2015中文版后，弹出如图1-1所示的“新选项卡”界面，它包括“创建”和“了解”两个选项卡。在“了解”选项卡中，可以通过观看视频，了解AutoCAD 2015中文版的新功能。由于AutoCAD 2015中文版中没有经典绘图界面，需要在“草图与注释”界面绘制二维图形，在“三维建模”界面创建三维实体。加工模数较大或精度要求很高的齿轮时，采用分次切削。对于斜齿圆柱齿轮，公法线长度应在法向测量。

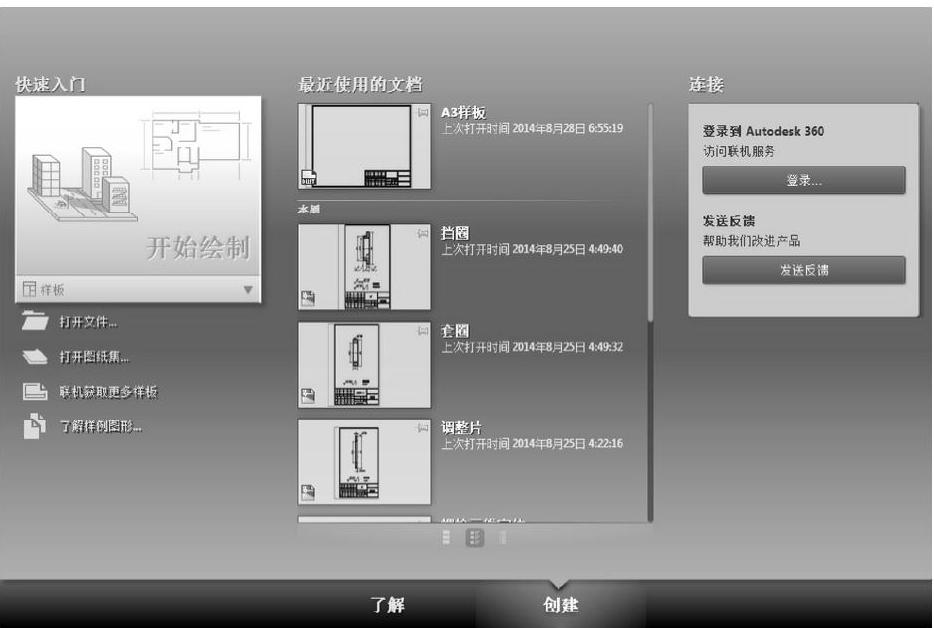

启动AutoCAD 2015中文版后，弹出如图1-1所示的“新选项卡”界面，它包括“创建”和“了解”两个选项卡。
图1-1 “新选项卡”界面
单击“创建”选项卡中的“开始绘制”按钮，可以进入绘图界面，并打开一个空白图形文件“drawing1.dwg”。单击“样板”按钮，在弹出的下拉列表中选择一个样板图形即可打开该样板图形。单击“打开文件”按钮，可以打开已经保存的图形文件。单击“最近使用的文件”栏中的任何一个图形文件即可打开该图形文件。
在“了解”选项卡中，可以通过观看视频，了解AutoCAD 2015中文版的新功能。
由于AutoCAD 2015中文版中没有经典绘图界面，需要在“草图与注释”界面绘制二维图形，在“三维建模”界面创建三维实体。这两个界面中的操作命令按钮分布在一系列面板上。面板不同于传统直观的工具栏，命令按钮都集中在功能区、分布在不同的菜单栏中，而且大量使用下拉菜单的形式，从而使面板中的命令按钮更为集中紧凑。

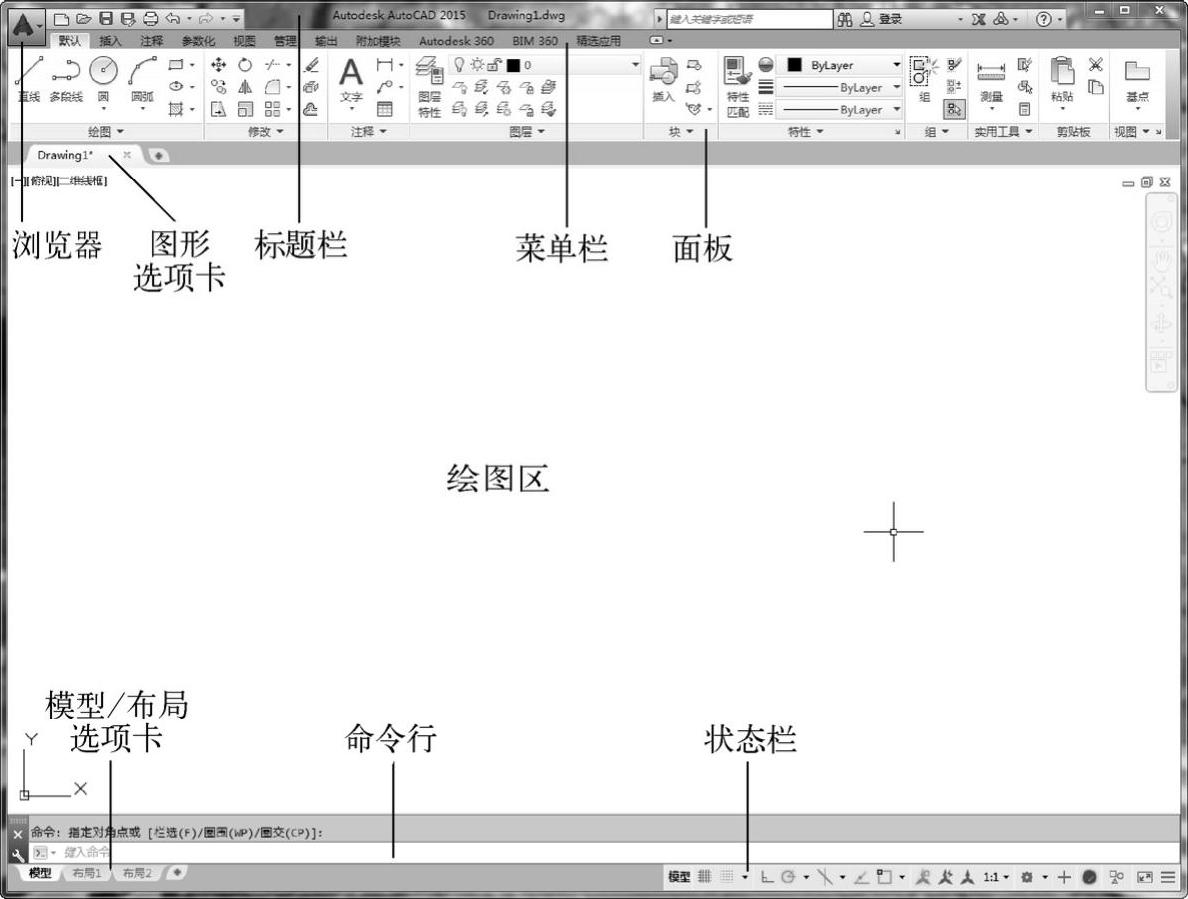

“草图与注释”界面如图1-2所示，该界面中常用的面板包括“默认”菜单中的“绘图”“修改”“建模”“图层”“注释”“块”“粘贴板”等面板，“注释”菜单中的“文字”“标注”“引线”“表格”等面板，“视图”菜单中的“界面”面板。其中“注释”面板中集中了“文字”“标注”和“表格”命令按钮以及“文字样式”“标注样式”“多重引线样式”和“表格样式”命令按钮，在各类样式的下拉列表中可以切换不同的样式为当前样式。
绘制二维图形时，绘图区右上角的“视口立方体”ViewCube图标没有用处，可单击“视图”选项栏中“视口工具”面板上的ViewCube按钮将其关闭。(https://www.chuimin.cn)
图1-2 “草图与注释”界面
单击状态栏中的“切换工作空间”
按钮，在弹出的下拉菜单中选择“三维建模”选项，可以切换到“三维建模”界面，如图1-3所示。
图1-3 “三维建模”界面
“三维建模”界面中常用的面板包括“常用”菜单中的“建模”“实体编辑”“绘图”“修改”“坐标”“视图”“图层”等面板；“实体”菜单中的“图元”“实体”“布尔值”“实体编辑”“截面”等面板；“可视化”菜单中的“视图”“坐标”“模型视口”“视觉样式”“材质”“渲染”等面板。
在界面最上方的标题栏中有几个命令按钮经常用到，它们分别是“新建”“打开”“保存”“另存为”“打印”“撤销”和“重做”按钮。
