【摘要】：由于SRAM的断电易失性和更换印制电路板时可能丢失FROM数据，故需要通过存储卡在系统开机的BOOT SYSTEM引导画面下进行SRAM和FROM内数据的备份和回装工作，即数据的系列传输。该传输方式不受机床厂家密码的限制。其中，FANUC 18系统仅使用F87L-0001-0153#4MB的FLASH存储卡。图7-42 FANUC系统开机进入BOOT画面的操作USER DATA LOADING项将用户文件由存储卡加载到FROM中。图7-45 SYSTEM DATA LOADING画面SYSTEM DATA CHECK项显示FROM或存储卡上的文件以及各文件的管理单位数和软件的系列、版本。

由于SRAM的断电易失性和更换印制电路板时可能丢失FROM数据，故需要通过存储卡在系统开机的BOOT SYSTEM引导画面下进行SRAM和FROM内数据的备份和回装工作，即数据的系列传输。该传输方式不受机床厂家密码的限制。

利用存储卡系列备份的数据格式为压缩包形式的机器码，它不能在计算机上打开或文件的重命名；还有用同一张存储卡系列备份多台数控机床的SRAM数据时，必须先将存储卡中已备份的SRAM数据拷贝出来，否则进行其他机床的系列备份时将其覆盖掉。

FANUC系统适用的存储卡主要有F87L-0001-0153#4MB、#64MB、#128MB或#256MB的FLASH存储卡，A87L-0001-0150#512K、#1M或#2M的SRAM存储卡及带CF适配器（订货号A02B-0303-K150）的Flash ATA卡等。其中，FANUC 18系统仅使用F87L-0001-0153#4MB的FLASH存储卡。

1.开机进入BOOT画面的操作（见图7-42）

FANUC系统的标准键盘上有7个操作软键，全键盘上有12个操作软键。开机的同时一直按住LCD下面最右边的2个软键，系统将出现“SYSTEM MONITOR MAIN MENU”画面。若系统是触摸屏的，则开机同时一直按住MDI键盘上的字母6和7即可；若触摸屏不带操作软键和MDI键盘，则开机同时触碰左上角处，再触碰维护操作界面的“BOOT SYSTEM”即可。

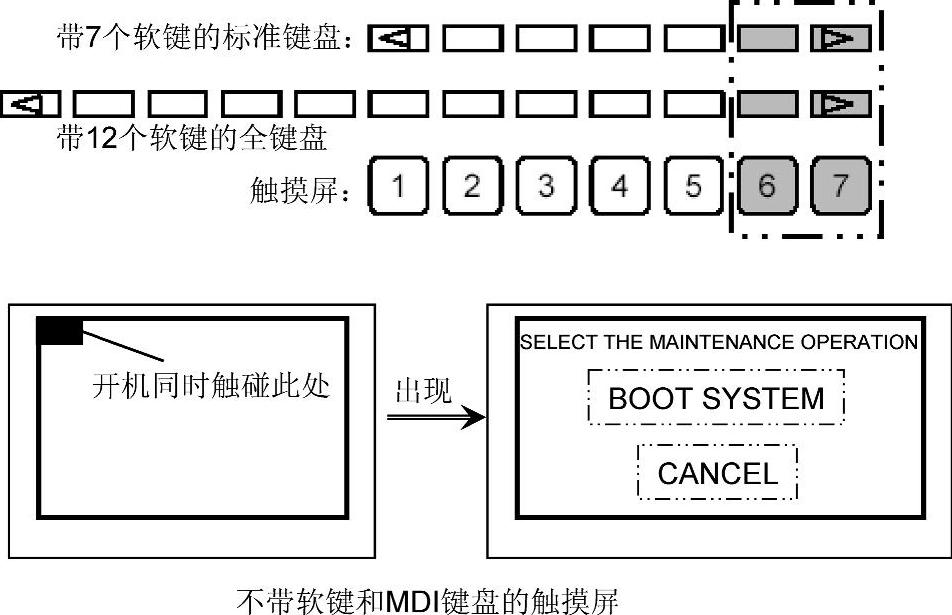

图7-42 FANUC系统开机进入BOOT画面的操作

2.BOOT画面中的7项功能及操作（见图7-43）

（1）END项退出系统引导菜单并启动系统。

（2）USER DATA LOADING项（见图7-44）将用户文件（机床PMC程序和P-CODE宏程序等）由存储卡加载到FROM中。用软键[UP]或[DOWN]移动光标至该功能，按软键[SE-LECT]选择且通过[YES]或[NO]确认，操作完成后按软键[END]退出。

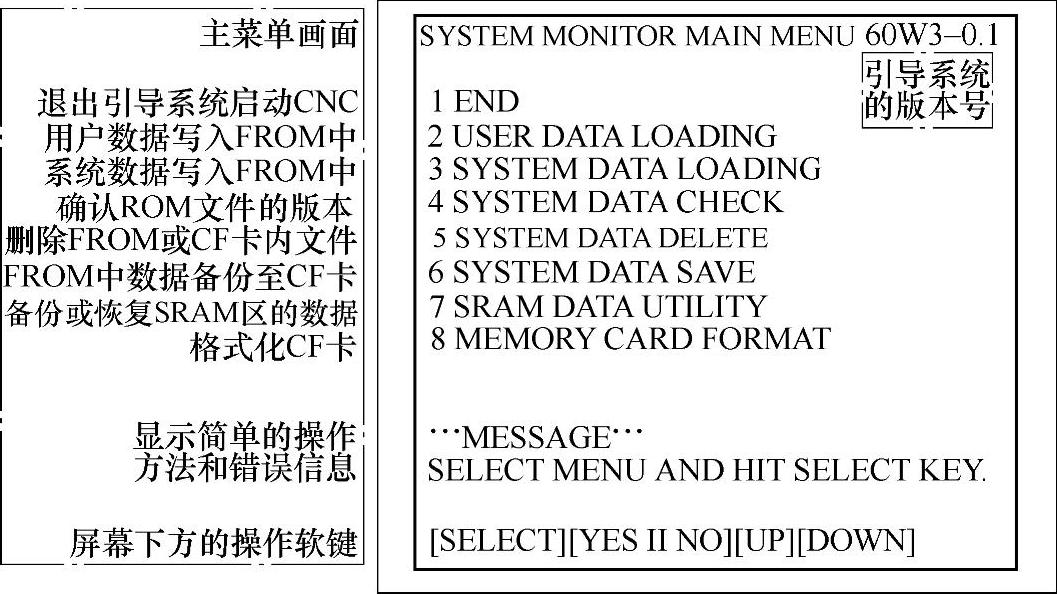

图7-43 FANUC 0iD系统的BOOT画面

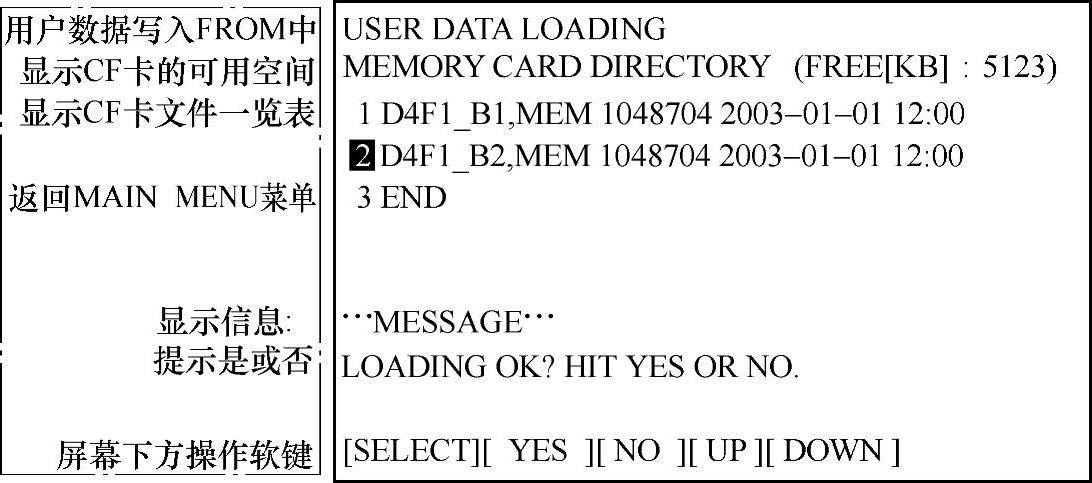

图7-44 USER DATA LOADING画面

（3）SYSTEM DATA LOADING项（见图7-45）将系统文件（FANUC公司提供的CNC和伺服控制软件等）由存储卡加载到FROM中。操作与USER DATA LOADING的操作相同。

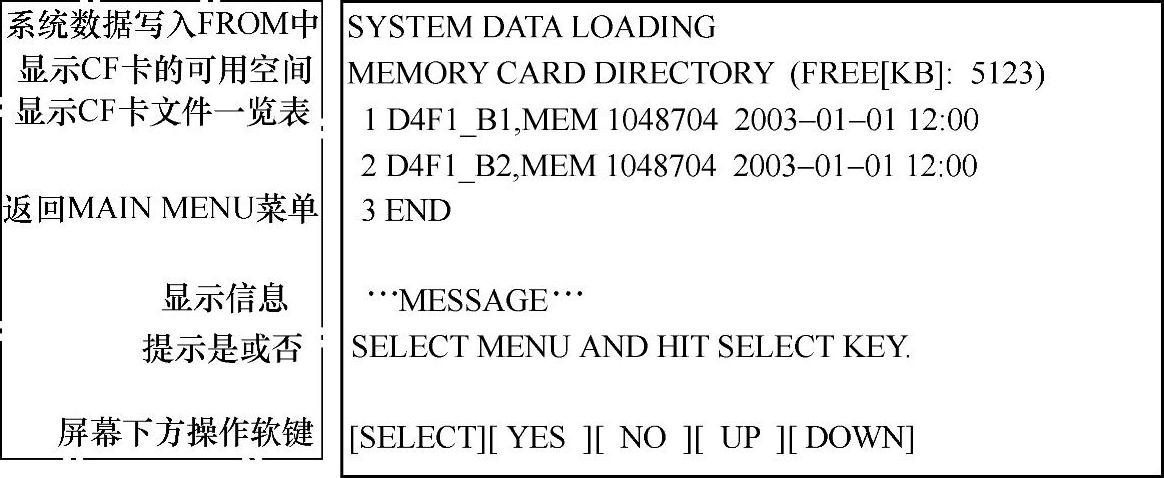

图7-45 SYSTEM DATA LOADING画面

（4）SYSTEM DATA CHECK项（见图7-46）显示FROM或存储卡上的文件以及各文件的管理单位数和软件的系列、版本。用[UP]或[DOWN]键移动光标进行FROM或存储卡的[SELECT]选择，软键[YES]或[NO]确认，操作完成后按软键[END]退出。

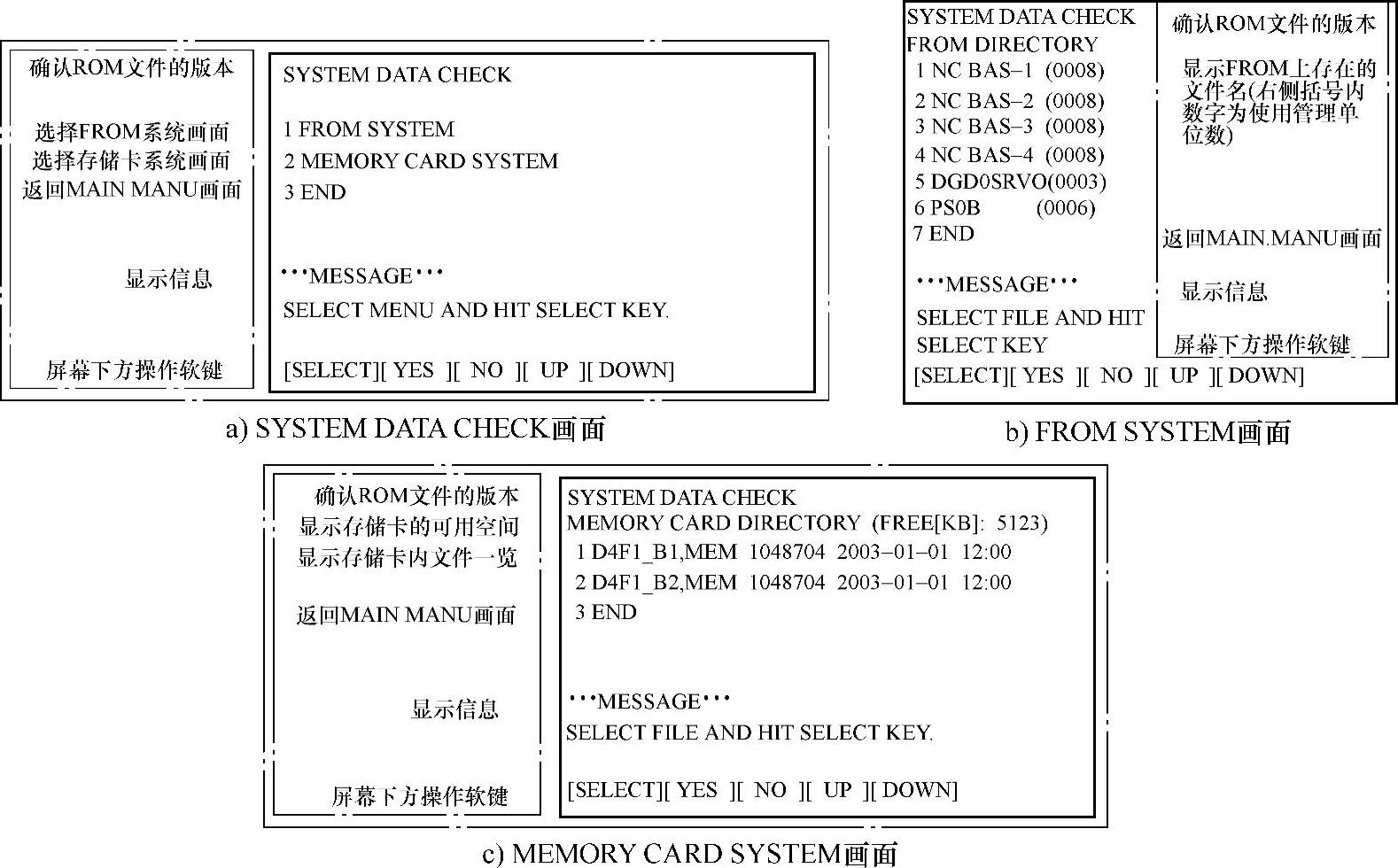

图7-46 SYSTEM DATA CHECK画面及次级操作画面

（5）SYSTEM DATA DELETE项（见图7-47）删除FROM或存储卡中保存的文件，其操作与SYSTEM DATA CHECK项的操作相同。

（6）SYSTEM DATA SAVE项（见图7-48）将FROM中的用户文件（机床PMC程序和P-CODE宏程序等）备份至存储卡中。注意：该画面下不能保存系统文件！

（7）FANUC 0iD/30i系统的SRAM DATA UTILITY或FANUC 16i/18i/21i/0iB/0iC系统的SRAM DATA BACKUP项将数控系统（随机静态存储器SRAM）中的CNC参数、PMC参数、螺距误差补偿量、宏程序、刀具补偿值、工件坐标系参数和加工程序等用户数据全部储存到存储卡中做备份用，或者将存储卡中备份的用户数据回装到SRAM中。FANUC系统数据备份、回装主菜单见图7-49。

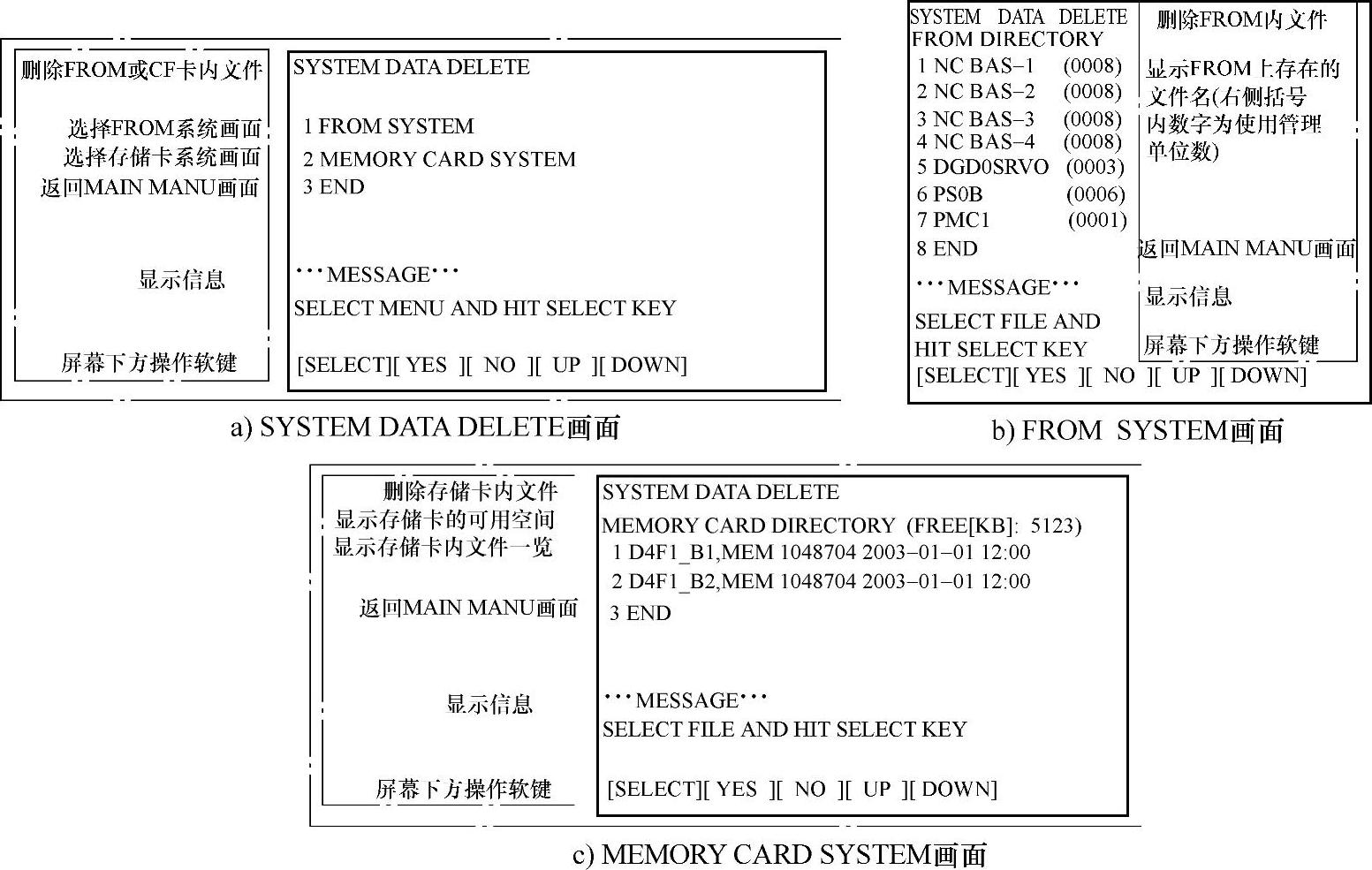

图7-47 SYSTEM DATA DELETE画面及次级操作画面

图7-48 SYSTEM DATA SAVE画面及其操作

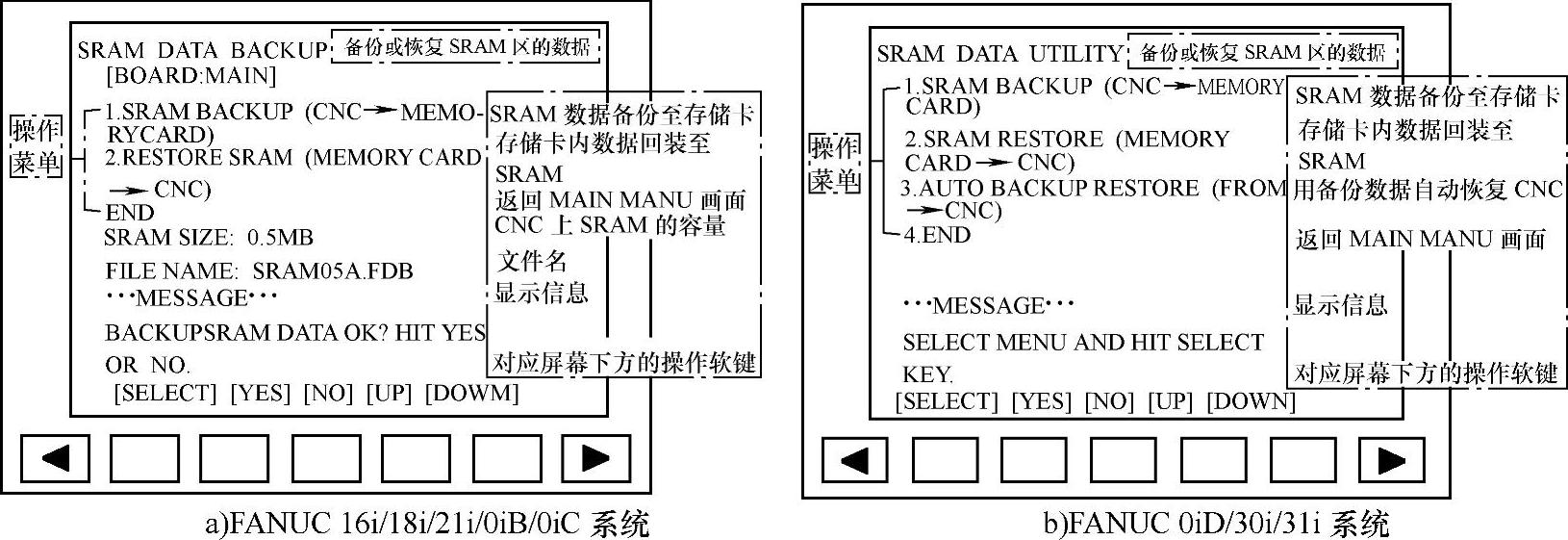

图7-49 FANUC系统数据备份、回装主菜单

1）数据备份操作。图7-49中选择“1.SRAM BACKUP（CNC→MEMORY CARD）”→按[SELECT]键显示“BACKUP SRAM DATA OK？HIT YES ORNO”信息→按[YES]键开始保存数据（若要备份的文件已存在于存储卡上，系统将提示是否忽略或覆盖原文件）→在“FILE NAME：”处显示正在写入的文件名同时系统以“SRAM DATA WRITING TO MEMORY CARD”信息提示文件处于写入过程中→数据写入完成后显示“SRAM DATA BACKUP COMPLETE.HITSE-LECTKEY”信息→按[SELECT]键→按[DOWN]键移动光标至END项并按[SELECT]键使系统返回图7-43的BOOT画面→按[DOWN]键移动光标至END项并按[SELECT]键退出BOOT引导画面并启动系统→存储卡系列备份完成。

2）数据回装操作。当系统启动时出现“SYSTEM LABEL CHECK ERROR”（系统标签检测错误）和突然发生“SYSTEMALARM”（系统报警）等预料外的错误时，可全部清除系统的SRAM数据后，再进行SRAM数据的回装以消除故障。

全清操作：同时按住MDI键[RESET]和[DELETE]，接通CNC电源直至显示存储器全清核准画面（见图7-50）为止。

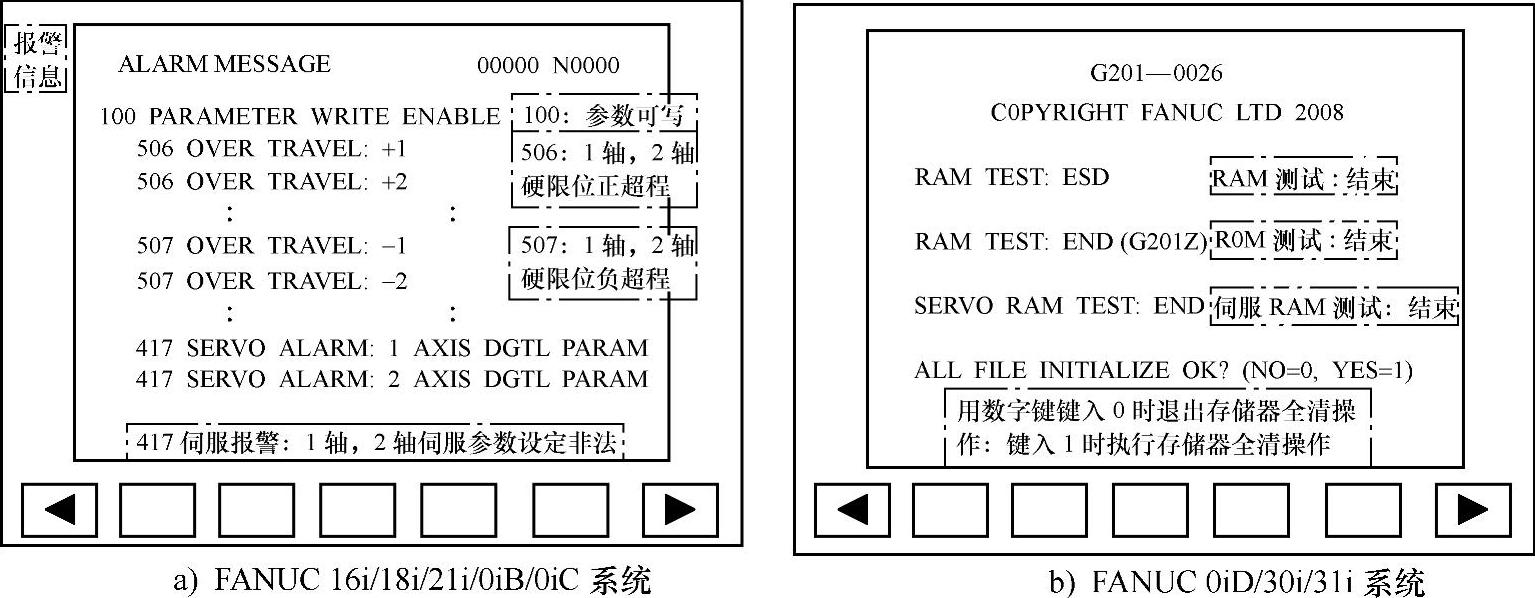

图7-50 存储器全部清除的核准画面

回装操作：图7-49中选择“2.SRAM RESTORE（MEMORY CARD→CNC）”→按[SELECT]键显示“RESTORE SRAM DATA OK？HIT YES OR NO”信息→按[YES]键开始回装数据→系统以“RESTORE SRAM DATA FROM MEMORY CARD”信息提示之→结束后显示“RESTORE COM-PLETE.HIT SELECT KEY”信息→按[SELECT]键→按[DOWN]键移动光标至END项并按[SELECT]键使系统返回图7-43的BOOT画面→按[DOWN]键移动光标至END项并按[SE-LECT]键退出BOOT引导画面并启动系统→存储卡数据回装完成。

3）AUTO BACKUP RESTORE（FROM→CNC）（选配功能）。FANUC 0iD/31i系统可以选配AUTO BACKUP RESTORE自动备份恢复功能（见图7-51）。该功能是先将系统FROM和SRAM中保存的数据自动备份到不需要电池的FROM中，当因电池耗尽等不可预测的故障导致系统数据丢失时，利用图7-49BOOT画面中“3.AUTO BACKUP RESTORE（FROM→CNC）”项将备份的数据迅速恢复到数控系统中，以恢复机床运转。通过设定参数#10340和#10341，可选择系统自动备份数据的3种形式（一是每次接通电源时均自动备份数据，二是接通电源时隔指定天数自动备份数据，三是急停时通过开始操作自动备份），并由地址F520.0/ATBK和诊断画面的#1016来确认数据自动备份的执行状态。

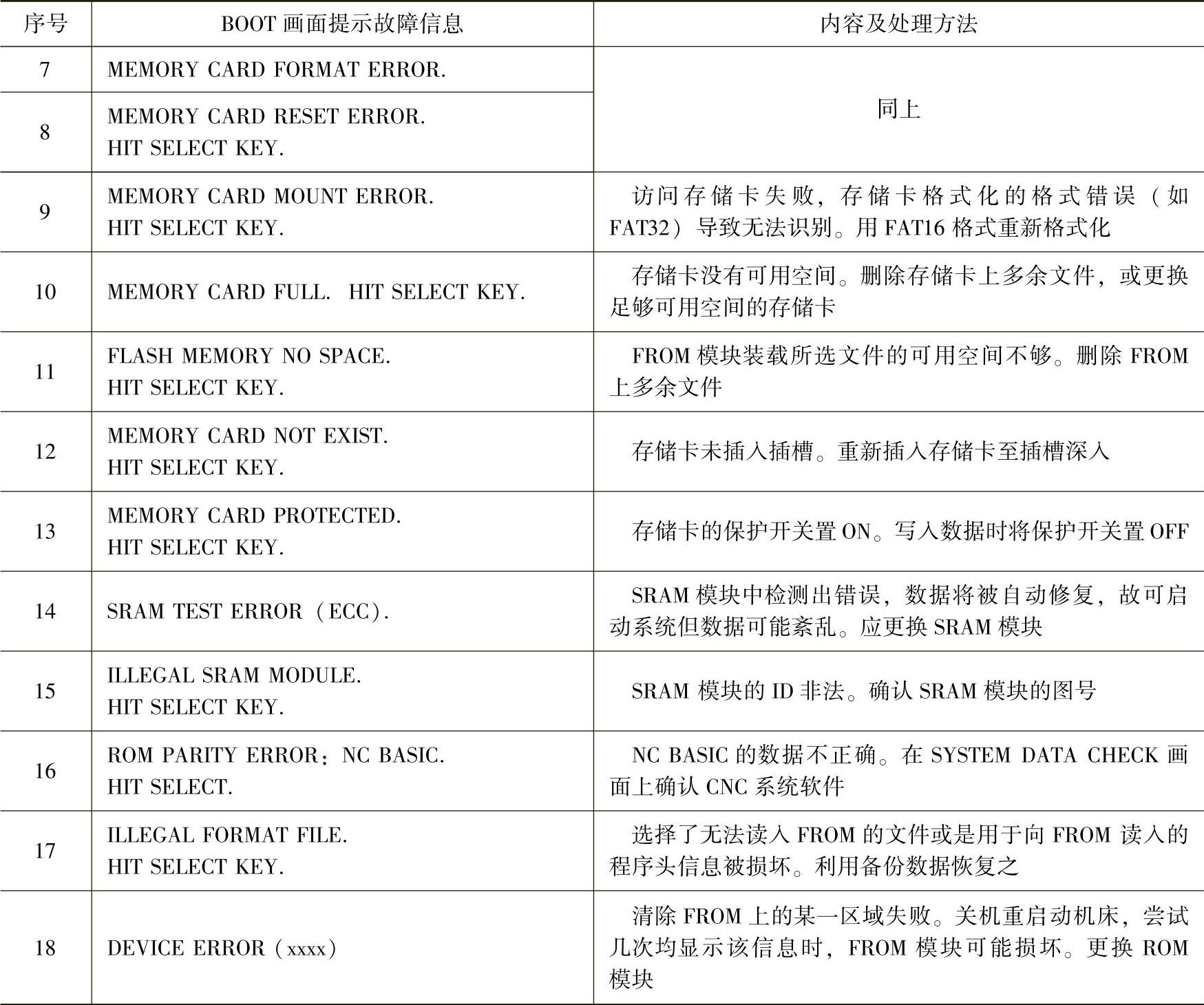

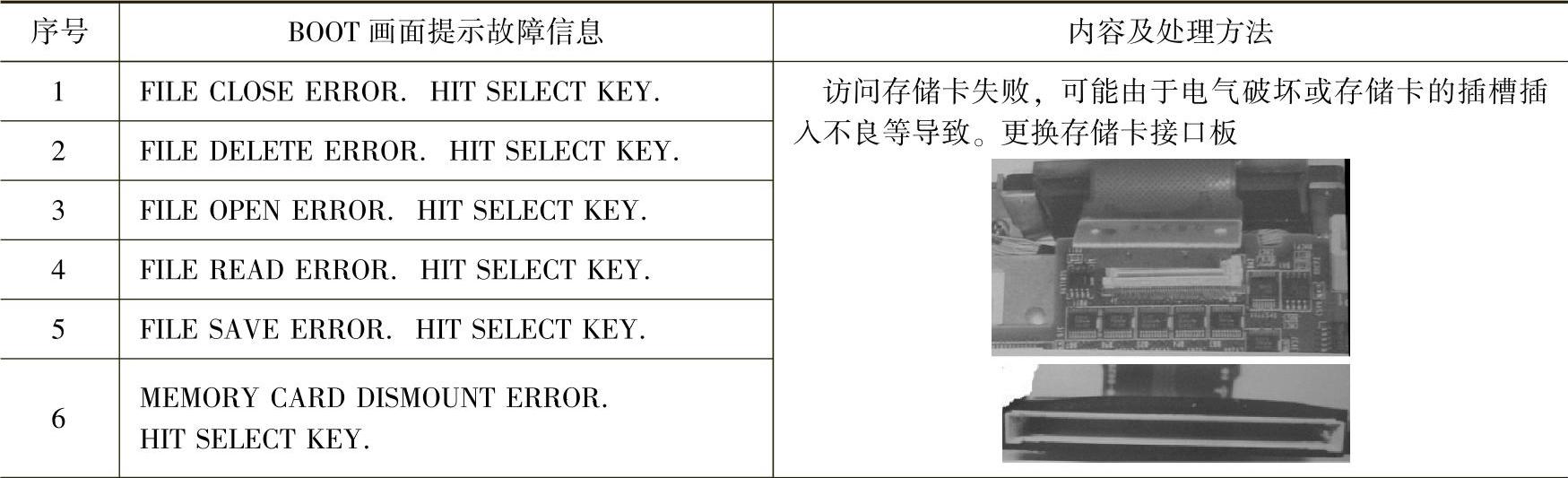

（8）MEMORY CARD FORMAT项（存储卡格式化）当购买的存储卡第1次使用时，及因电池用尽等导致存储卡内容被破坏时，在此项进行存储卡的格式化。
