电阻的温度系数和噪声对电路产生的影响
【摘要】：温度系数：以25℃作为标准温度,当温度变化1℃时,电阻值的变化量为d R,则有：图6166 制作流程图01 使用“矩形工具”绘制矩形如图6167所示。式中,α为温度系数；R25为温度在25℃时的电阻值；d T为温度的变化量。电阻器噪声将会对电路信号产生一定干扰。如4k7的含义是电阻器的阻值为4.7 kΩ,允许误差为10%。附图2电阻的色环标记法色环所表示的含义见附表5。
1.1.1 电阻分类
根据结构的不同,电阻可以分为实心电阻、薄膜电阻和绕线电阻等普通电阻,以及阻值随温度、湿度和光强等变化的特殊电阻,有关特殊电阻的详细资料可参考相关专业书籍,本书不作详细介绍。
1)实心电阻(RS)
该类电阻的优点是可靠性高、过载能力强、体积小、价格便宜,缺点是稳定性较差、噪声大。
2)薄膜电阻
薄膜电阻是在绝缘体上喷镀导电膜,再喷保护漆制成的,其阻值的大小可通过镀膜的厚度来控制。根据镀膜材料的不同薄膜电阻又分为如下几种：
(1)碳膜电阻(RT)：具有成本低、噪声小等优点,但此类电阻的误差较大、温度系数较低；
(2)金属膜电阻(RJ)：该类电阻具有精度高、噪声小、温度系数小和功率容量大等优点,相同功率下,其体积一般小于碳膜电阻,但价格高于碳膜电阻；
(3)氧化膜电阻(RY)：该类电阻在高温下的化学性质稳定,电阻值一般较低。
3)绕线电阻(RX)
这种电阻器的优点是耐高温、功率容量大,缺点是自感较大、高频特性差。
1.1.2 电阻元件的主要技术指标
(1)额定功率：在一定条件下连续工作所允许消耗的最大功率。选择电阻器的额定功率时,一般应留有一定的容量,通常是计算值的1.5～2倍以上。其表示方法如附图1所示。
(2)标称值：国家标准是按一定规律生产某些阻值的电阻,这些数值是不连续的,这组系列值又称为标称值。常用电阻的标称值应为表中所列数值之一再乘以10n(n为正、负整数),见附表1。
E48/E192标称值系列,属高精密电阻器,允许误差分别为±2%和±0.5%。
附图1 电阻符号及功率大小标记

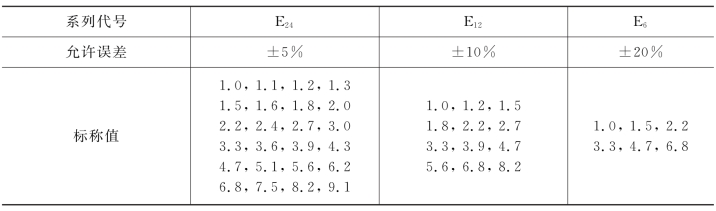

附表1 E24/E12/E6标称值系列
(3)准确度：电阻实际值与其标称值间允许的相对误差范围,一般分为五个等级,见附表2。其中Ⅰ、Ⅱ级比较常用。(https://www.chuimin.cn)
附表2 电阻准确度等级
(4)温度系数：以25℃作为标准温度,当温度变化1℃时,电阻值的变化量为d R,则有：
式中,α为温度系数；R25为温度在25℃时的电阻值；d T为温度的变化量。
(5)噪声：电阻内部因载流子浓度的变化而引起电阻器端电压不规则的波动称为电阻器噪声。电阻器噪声将会对电路信号产生一定干扰。
1.1.3 电阻的标记方法
(1)直接标记法：将电阻值和准确度等级印在元件上,见附表3。

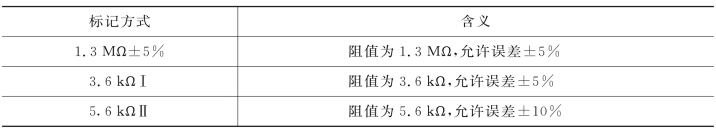

附表3 直接标记方式及其含义
(2)文字标注法：将电阻值和准确度等级印在元件上,但与直接标记法有所不同。如4k7的含义是电阻器的阻值为4.7 kΩ,允许误差为10%。表示误差的字符见附表4。

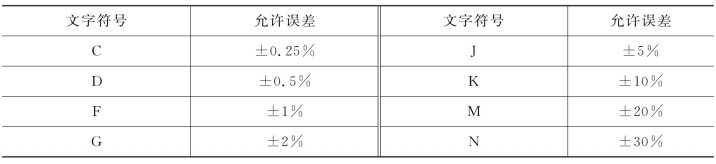

附表4 文字标注法允许误差的符号
(3)色环标记法：用4～5条彩色环标注在电阻器上,表示电阻器的阻值和允许误差的方法。用色标法表示标称电阻值时,电阻器的单位为“Ω”,如附图2所示。

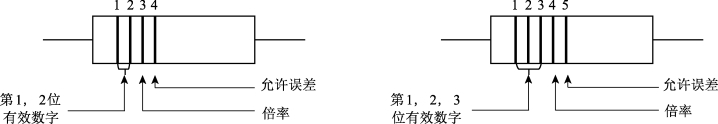

附图2 电阻的色环标记法
色环所表示的含义见附表5。
附表5 色环颜色的规定
