水的除盐工艺系统优化方案

2025-09-29 理论教育版权反馈

【摘要】：图11-10电渗析除盐工艺流程1—给水进入；2—给水泵；3—过滤器；4—给水槽；5—浓水槽流量计；6—淡水系统流量计；7—浓水系统流量计；8—极水系统流量计；9—电渗析器；10—淡水输出；11—淡水槽；12—极水排放；13—整流器3.反渗透除盐工艺系统反渗透除盐系统一般由预处理部分、反渗透部分、终端部分组成。

1.离子交换除盐工艺系统

根据被处理水质水量及对出水水质要求的不同，可采用多种离子交换除盐系统，表11-1给出供设计采用的9种常规系统及其适用条件。

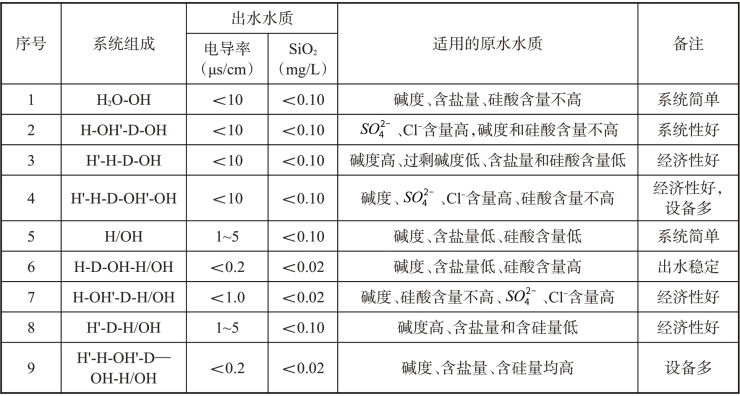

表11-1　常规离子交换除盐工艺系统

pagenumber_ebook=299,pagenumber_book=287

注：（1）表中，H和OH——分别表示强酸阳离子交换器和强碱阴离子交换器；
H'和OH'-——分别表示弱酸阳离子交换器和弱酸阴离子交换器；
D——除二氧化碳器；
H/OH——混床交换器。
（2）各种设备均指顺流式。

2.电渗析除盐工艺系统

电渗析除盐工艺流程见图11-10。

pagenumber_ebook=299,pagenumber_book=287

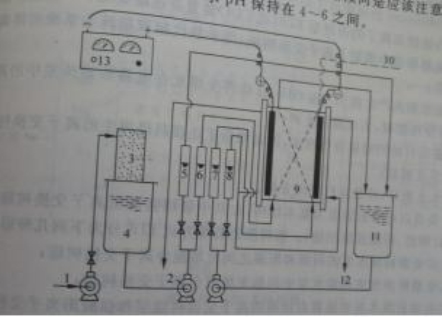

图11-10　电渗析除盐工艺流程(https://www.chuimin.cn)

1—给水进入；2—给水泵；3—过滤器；4—给水槽；5—浓水槽流量计；6—淡水系统流量计；7—浓水系统流量计；8—极水系统流量计；9—电渗析器；10—淡水输出；11—淡水槽；12—极水排放；13—整流器

3.反渗透除盐工艺系统

反渗透除盐系统一般由预处理部分、反渗透部分、终端部分组成。典型的反渗透除盐工艺系统见图11-11。

图11-11　反渗透除盐工艺系统

4.组合除盐工艺系统

现在的纯水制备，通过将反渗透、离子交换及超滤进行组合，图11-12即为组合除盐工艺系统。

pagenumber_ebook=300,pagenumber_book=288

图11-12　组合除盐工艺系统
