面组的遮蔽:在Creo中,面组代表连接非实体的曲面,可以由单个曲面或多个曲面的集合组成,由于一次只能创建单个的曲面,必须用合并的办法,才能生成面组。生成面组后,原来单个曲面之间的边界线消失,只保留合并后面组的边界。用复制、偏距等编辑办法可以一次生成面组,但是编辑之前必须有现成的实体或者面组。面组包含了描述所有组成面组曲面的几何信息,在设计结构复杂的产品时,用面组分门别类,可以方便曲面选取,提高设计速度;并且可以用来隐藏不需要的面组,或者干扰面组,以提高设计画面的干净程度。
遮蔽面组的方法主要有两种:一是将其设置为一个层,然后将该层予以遮蔽;二是直接在模型树窗口或图形窗口中选取要遮蔽的层,右击鼠标,在弹出的快捷菜单中单击【隐藏】命令即可。
面组的上色:为面组指定颜色常用于区别几个不同面组,或使外观显得更加美观。为面组外观指定颜色具体方法如下:
打开源文件第4章│4-1.prt,实例如图4-1所示,其特征与雨伞外形相同。
1)单击【视图】选项卡【模型】组中的【外观库】按钮
,打开如图4-2所示的【外观库】下拉列表,颜色的选取可以从【我的外观】中选择,也可以在【库】中选择。
2)在外观列表框中指定外观样式,若没有合适的颜色,可从【外观管理器】中选取并调整颜色,如图4-3所示,若需重新添加颜色,可单击如图4-3所示的按钮,打开如图4-4所示的【颜色编辑器】对话框,从中选择所需颜色并关闭该对话框。

图4-1 实例特征

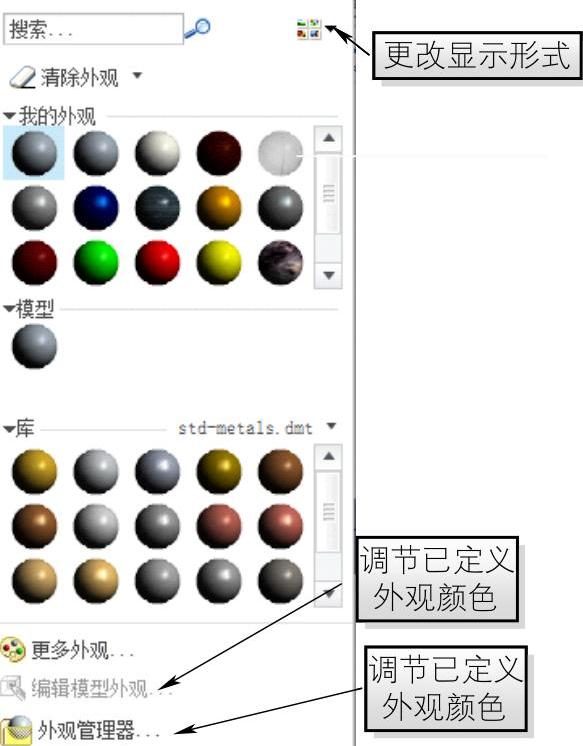

图4-2【外观库】下拉列表
3)在软件主界面右下角,单击如图4-5所示的【选择过滤器】并选择【面组】选项,以方便曲面的选择。
4)在【我的外观】或者【库】列表中选择所需外观样式,系统提示“选取一个或多个项目”,运用鼠标单击选择要修改的曲面或面组(选取多个曲面或面组时要同时按住Ctrl键),单击【选取】对话框中的【确定】按钮或者按鼠标中键,则所选的曲面或面组将会被修改为所需外观样式,完成操作如图4-6所示效果。

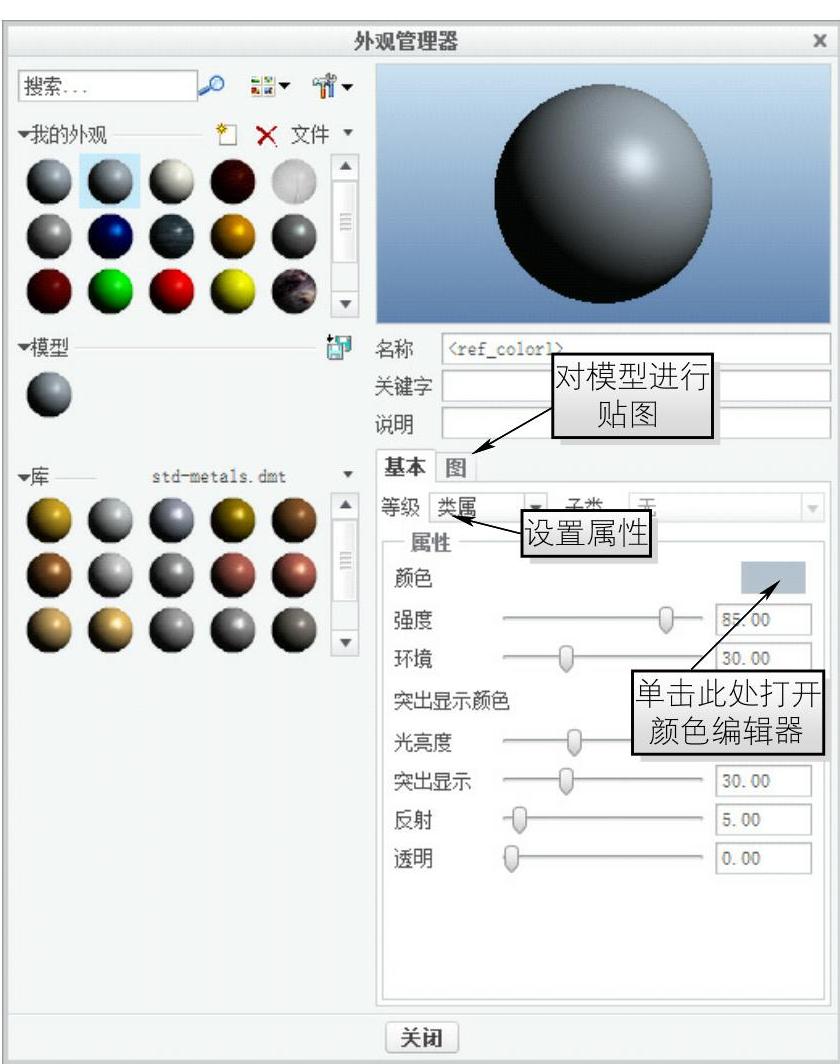

图4-3 【外观管理器】面板(https://www.chuimin.cn)

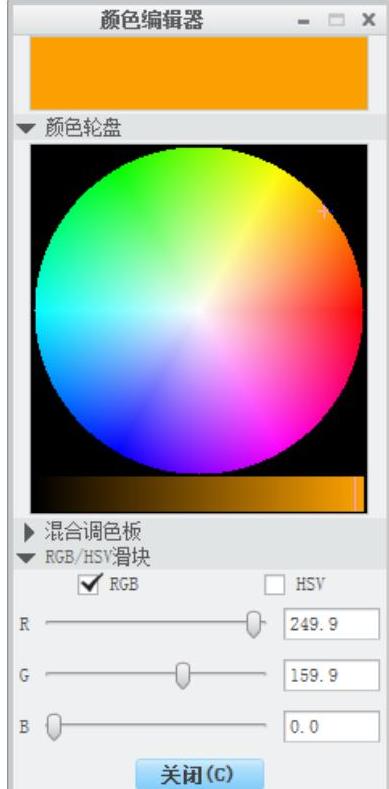

图4-4 【颜色编辑器】对话框
注1:若要对已有的外观样式进行修改,则需要用到如图4-7所示的【模型外观编辑器】;单击【外观库】下拉列表中的【编辑模型外观】选项,(在模型没有外观样式前,该选择项为灰色),系统将弹出【模型外观编辑器】对话框,单击该对话框右上角的
按钮,然后单击需要修改颜色的曲面(该曲面已进行外观样式的设定),以此确定需修改的外观样式,通过输入具体值或用鼠标移动滑块的方式来实时调整外观样式,以达到满意程度。

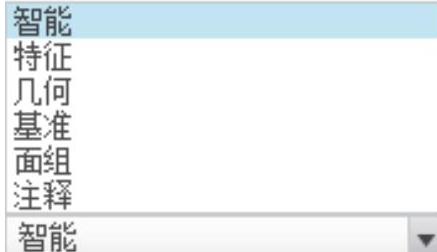

图4-5 【选择过滤器】

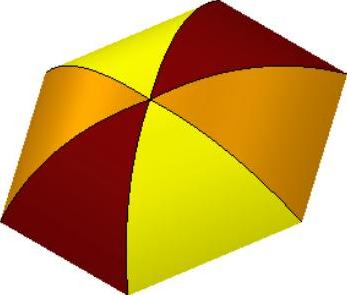

图4-6 指定外观颜色后的模型
注2:若需要使用网上图片对模型进行渲染,用户可将所需图片从网上下载,然后单击【模型外观编辑器】对话框的【图】选项,打开如图4-8所示的【贴图】复选框,单击【贴花】右侧选择列表并选择【图像】选项,以激活【贴图】命令,然后单击【贴花】下侧的图像收集栏,在【打开】对话框中选择所需图片并单击【打开】按钮将图片导入。
注3:【外观管理器】与【模型外观编辑器】的不同之处在于,【外观管理器】可以在对曲面上色之前使用,并且可进行贴图;但是【模型外观编辑器】只能在模型上色之后才能进行修改,且此修改是可视化的,颜色的选择范围更大,可以根据用户的需要搭配任何一种颜色。

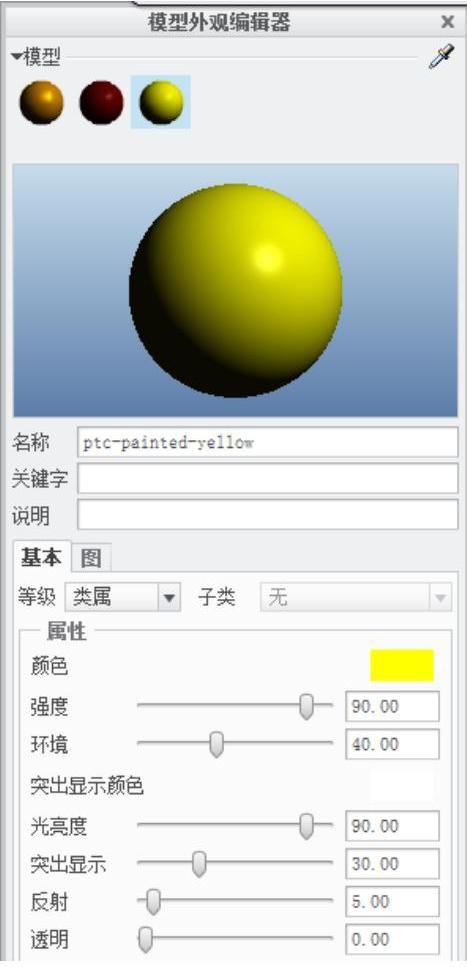

图4-7 【模型外观编辑器】

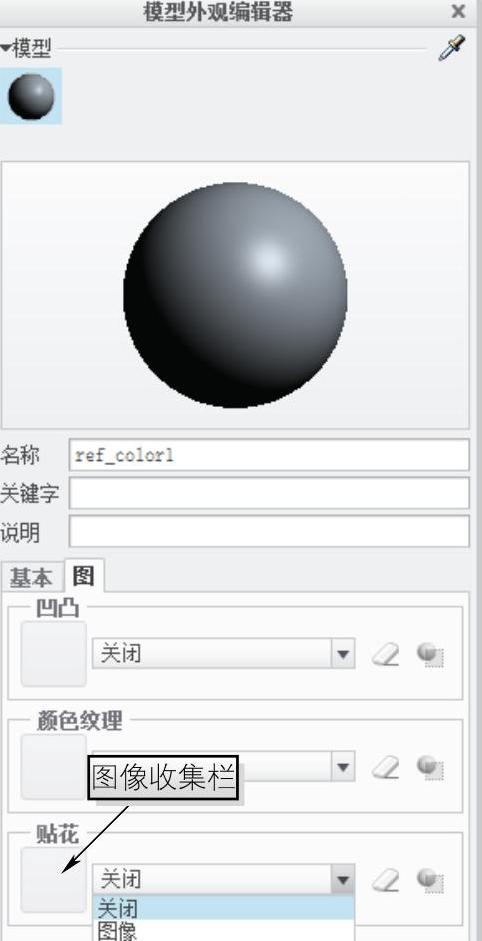

图4-8 【贴图】复选框
