电磁炉检锅技能训练：如何解决不加热问题？

2025-09-29 理论教育版权反馈

【摘要】：2）会使用相关仪器检测电磁炉主要零部件的好坏。果然，开关机都能正常操作，没有放锅具时报警，放上锅具后，不再报警，但只听到风扇转动，并不加热。在电磁炉检测锅具期间，检测到整流输出的300V有明显的波动，即检锅时刻，300V电压有明显下降，这是不正常的。关机，取下300V电路滤波电容检测，容量只有100nF，更换良好的电容，试机一切正常。

1.实训工具、仪器和设备

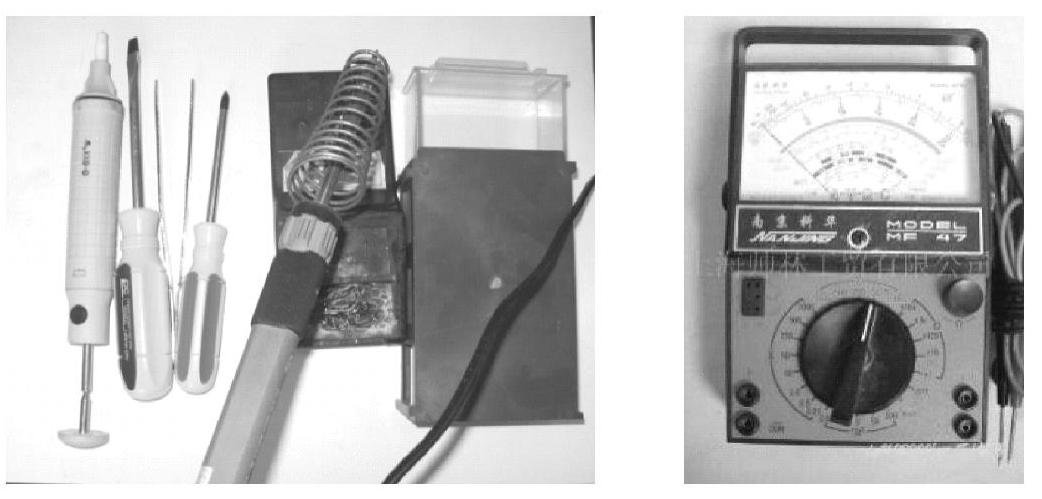

万用表、螺钉旋具、尖嘴钳、电磁炉等实训工具如图3-23所示。

图3-23 实训使用工具

2.实训目标

1）能够熟练进行电磁炉的拆装。

2）会使用相关仪器检测电磁炉主要零部件的好坏。

3）能够检修电磁炉常见故障。

3.实训内容

故障现象：一台美的电磁炉，故障为控制和检锅都正常，但不加热。

下面我们按照常规检测步骤展开讲解。

第一步，先通电试机。

果然，开关机都能正常操作，没有放锅具时报警，放上锅具后，不再报警，但只听到风扇转动，并不加热。(https://www.chuimin.cn)

第二步，开机直观检查。

主板好多部位有检修过的痕迹，功率管和LM339、互感器等相关元件都已经更换过。并且主板是清理过的，很干净整洁，就排除了脏污造成漏电短路的可能。可见，此故障非同寻常，肯定不好对付。

第三步，分析判断。

1）控制功能正常，说明CPU肯定正常，同时CPU供电也一定正常；

2）无锅时报警，说明检锅电路正常；

3）此机经过前面维修人员精心检测（从认真清理和漂亮的焊接可以看出），明显相关的部位存在故障的可能性已经很小。

第四步，动手检修。

1）标准的电压是设备正常工作的先决条件。先从测量工作电压入手：开机放上锅具，测量整流输出300V基本正常；控制部分18V正常；5V正常。总之，工作电压正常。

2）良好的连接和绝缘是电路正常工作的基础。认真观察检测电路的连接和印刷线条之间的绝缘情况，良好。看来，从静态的情况是不容易找到故障了。

3）开机，检查动态工作情况。在电磁炉检测锅具期间，检测到整流输出的300V有明显的波动，即检锅时刻，300V电压有明显下降，这是不正常的。

关机，取下300V电路滤波电容检测，容量只有100nF，更换良好的电容，试机一切正常。
