1.实训工具、仪器和设备

万用表、螺钉旋具、电烙铁、钢丝钳、尖嘴钳、电饭锅等实训工具如图3-6所示。

2.实训目标

1）熟悉电饭锅的电路。

2）掌握电饭锅常见故障的排除方法。

3）掌握电饭锅主要零部件的检测方法。

4）能够分析电饭锅常见故障的原因并会检修。

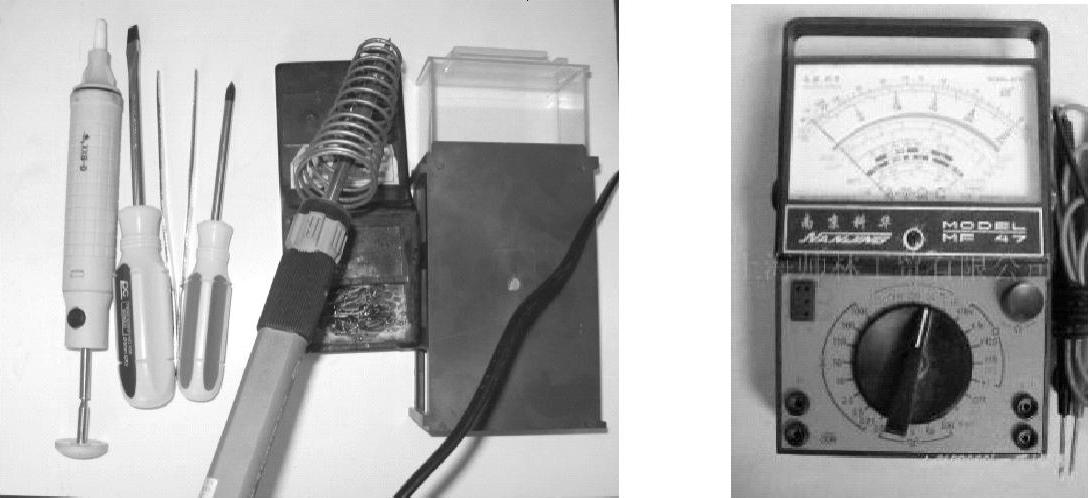

图3-6 实训使用工具

3.实训内容

（1）电饭锅的拆装

电饭锅的拆卸非常简单。

第一步，如图3-7所示。把电饭锅倒过来，让其底部朝上，在底部边上有一个较大的螺钉，用十字形螺钉旋具拧下来，按照顺时针旋转，就可以把底盖打开。

第二步，如图3-8所示。将底盖轻轻掀起。就可以看到内部主要零件。

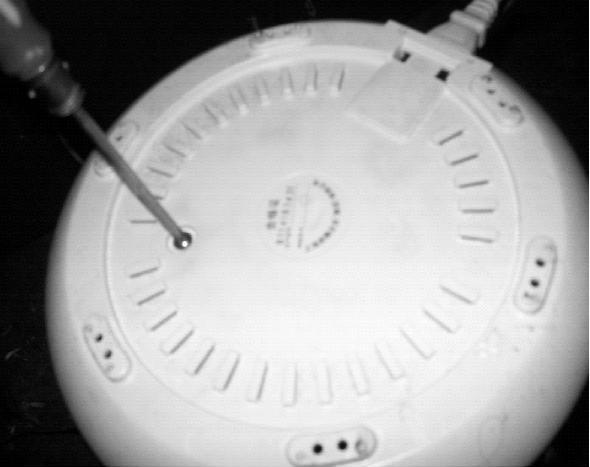

图3-7 拆卸电饭锅

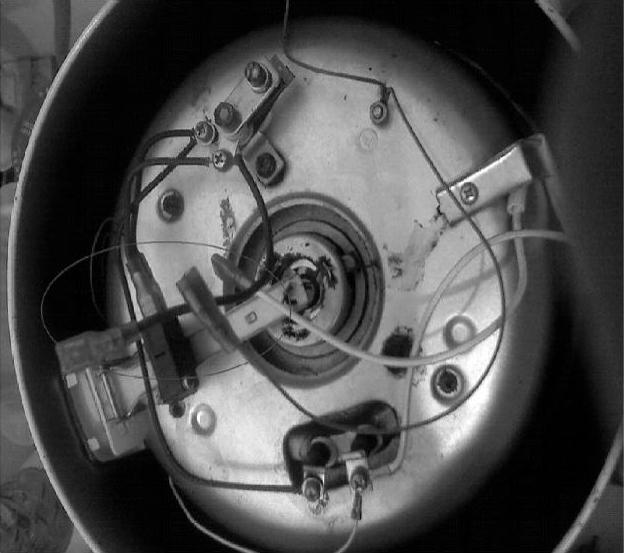

图3-8 电饭锅内部结构

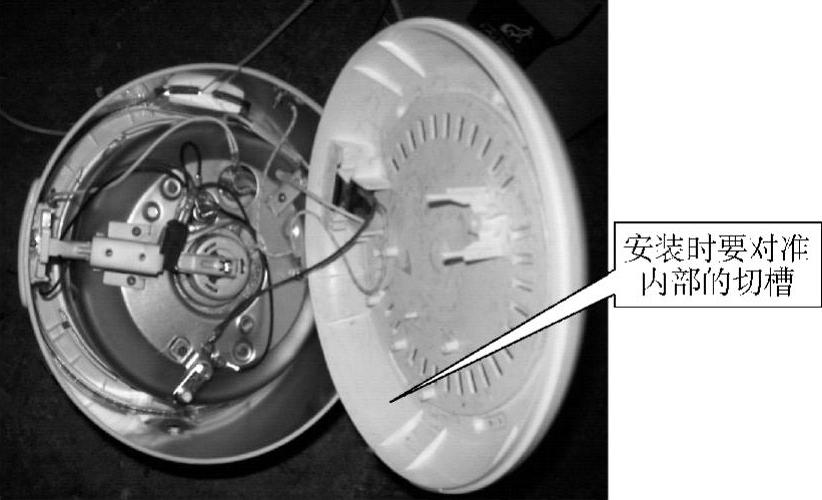

电饭锅安装时，如图3-8所示，要注意对准底部切口。

（2）电饭锅温控器的故障分析和维修

电饭锅的常见故障：实物图中的磁钢限温器是一个温度控制器，限定温度是（103±2）℃，温控器的起跳温度是70℃左右，温控器实物如图3-9所示。

1）主加热器不热。先检查按键开关的触点能否闭合，其次FU是否熔断。若正常则是主加热器烧坏，常温阻值约53.8Ω，若为无穷大则坏，换主加热器。

2）饭熟后不能断开电源。先检查内锅与磁钢限温器之间有无异物引起接触不良。若接触正常，则是按键开关联动机构不灵活，予以整形理顺，使其触点正常通断。

图3-9 电饭锅的温控器

3）机械联动装置失灵。原因有二：一是止动杆未离开定时器上的小摆轮，调整止动杆或副杠杆凸块的弯曲角度，二是副杠杆摆动受阻，调整副杠杆支点上的螺钉，使其摆动自如。这个方法就是：把锅放平稳后，在内锅中注入20～30mL的水，通电，先不按下加热开关，这样因为里面的温控器是通的，所以电饭锅能够加热，如果不能加热，看指示灯亮否，如亮，就是加热盘故障，需要换新的，如果指示灯不亮也不加热，可能是温控器不通电，或者电源线问题。

在加热时因为温控器的温度是70℃左右，所以在当水的温度上升到水开始冒泡时（这时的温度就是70℃左右），温控器应该断开，然后等水温下降后再重新加热，如果一直加热或者不加热，就是温控器有毛病。

这一切都正常了，就可以把加热开关按下，这时，水的温度就会一直上升到水的沸点，等水烧干后，锅的温度到达103℃左右时，加热开关就应该跳起，加热停止，否则就是磁钢有故障，这个过程应该在1min左右。

4.其他常见故障

1）指示灯不亮：原因是电源线烧断，修理或换新的；温控器触点接触不良，用砂纸打磨干净后即可排除；指示灯若本身故障，则换新的；温度熔丝烧断。

2）发热盘故障：不加热，换新的；能发热，但是发热盘变形了，也要换新的。

3）煮饭夹生：原因是有磁钢损坏，磁钢的起跳温度不到103℃就起跳，造成煮饭的温度和时间都达不到正常值，造成夹生；磁钢调试不当，重新调整；加热开关触点接触不良，用砂纸打磨干净。

4）煮饭糊：原因是温控器的触点烧结不能断开，这样一直加热，就会把饭烧糊；磁钢污渍，把它清理干净后再重新装好；磁钢的内部的弹簧弹力减弱，需要换新的；另外，温控器的起跳温度过高时，也会造成烧糊饭。
