SIMATIC S7-1200自动化控制系统与HMI精简面板的集成
【摘要】：SIMATIC S7-1200与SIMATIC HMI精简系列面板的完美整合，为小型自动化应用提供了一种简单的可视化和控制解决方案。SIMATIC STEP 7 Basic是西门子公司开发的高集成度工程组态系统，提供了直观易用的编辑器，用于对SIMATIC S7-1200和SIMATIC HMI精简系列面板进行高效组态。表7-1 SIMATICHMI精简系列面板SIMATIC HMI精简系列面板的防护等级为IP65，非常适合在恶劣的工业环境中使用。所有的SIMATIC HMI精简系列面板都具备完整的相关功能，例如报警系统、配方管理、趋势功能和矢量图形等。
可视化已经成为自动化系统的标准配置，西门子的人机界面（HMI）产品包括各种面板和WinCC软件两大部分。面板的种类很多，按功能大致有微型面板、移动面板、按键面板、触摸面板和多功能面板等几类。微型面板主要针对小型PLC设计，操作简单，品种丰富。移动面板可以在不同地点灵活应用。触摸面板和操作员面板是人机界面的主导产品，坚固可靠，结构紧凑，品种丰富。多功能面板属于高端产品，开放性和扩展性最高。
在简单应用或小型设备中，成本是关键因素。此时，具备基本功能的操作面板即可完全满足使用需求，据此西门子公司推出了全新的SIMATIC精简系列面板，可以与SIMATIC S7-1200 PLC无缝兼容，专注于简单应用，具有各种尺寸的屏幕可供选择，升级方便。SIMATIC S7-1200与SIMATIC HMI精简系列面板的完美整合，为小型自动化应用提供了一种简单的可视化和控制解决方案。SIMATIC STEP 7 Basic是西门子公司开发的高集成度工程组态系统，提供了直观易用的编辑器，用于对SIMATIC S7-1200和SIMATIC HMI精简系列面板进行高效组态。
每个SIMATIC HMI精简系列面板都具有一个集成的PROFINET接口。通过它可以与控制器进行通信，并且传输参数设置数据和组态数据。这是与SIMATIC S7-1200完美整合的一个关键因素。
全新SIMATIC HMI精简系列面板配有触摸屏，部分型号还带有可编程按键，操作直观方便。目前西门子公司提供了5款精简系列面板，如表7-1所示。

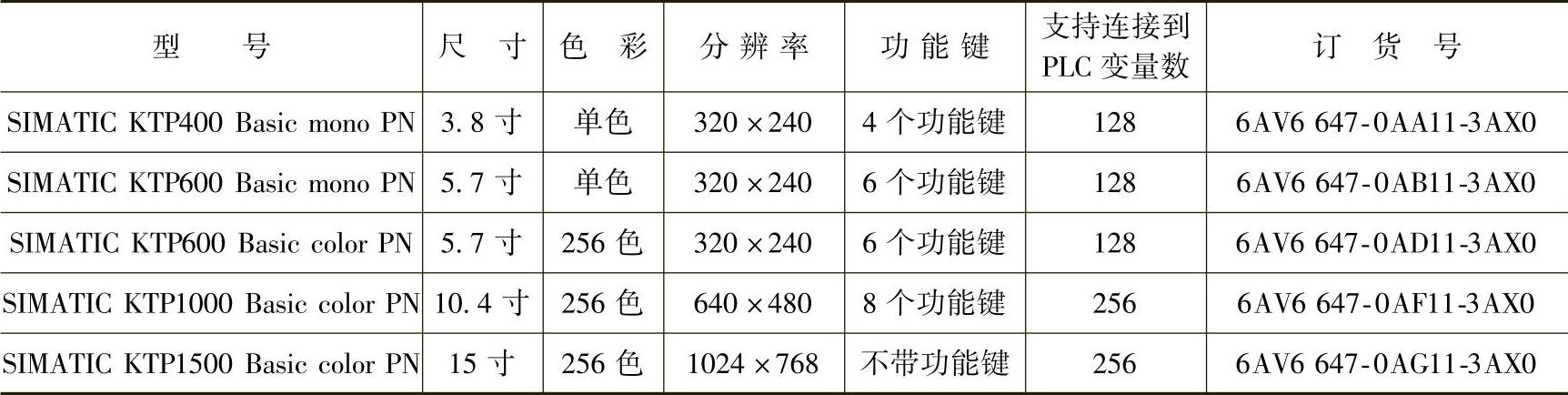

表7-1 SIMATICHMI精简系列面板(https://www.chuimin.cn)
SIMATIC HMI精简系列面板的防护等级为IP65，非常适合在恶劣的工业环境中使用。
所有的SIMATIC HMI精简系列面板都具备完整的相关功能，例如报警系统、配方管理、趋势功能和矢量图形等。工程组态系统还提供了一个具有各种图形和对象的库，同时还包括根据不同行业要求设计的用户管理功能，例如对用户ID和密码进行认证。但是对于面板的一些高级功能不予支持。
