如何组织硬件中断块

2025-09-29 历史故事版权反馈

【摘要】：可以使用硬件中断OB来响应特定事件。最多可使用50个硬件中断OB，它们在用户程序中彼此独立。触发硬件中断后，操作系统将识别输入通道或高速计数器并确定所分配的硬件中断OB。所分配的硬件中断OB完成执行后，即确认了该硬件中断。再勾选通道1的“启用下降沿检测”，选择硬件中断为新建的硬件中断组织块OB201。

可以使用硬件中断OB来响应特定事件。只能将触发报警的事件分配给一个硬件中断OB，而一个硬件中断OB可以分配给多个事件。最多可使用50个硬件中断OB，它们在用户程序中彼此独立。

高速计数器和输入通道可以触发硬件中断。对于将触发硬件中断的各高速计数器和输入通道，需要组态以下属性：将触发硬件中断的过程事件（例如高速计数器的计数方向改变）和分配给该过程事件的硬件中断OB的编号。

触发硬件中断后，操作系统将识别输入通道或高速计数器并确定所分配的硬件中断OB。如果没有其他中断OB激活，则调用所确定的硬件中断OB。如果已经在执行其他中断OB，硬件中断将被置于与其同优先等级的队列中。所分配的硬件中断OB完成执行后，即确认了该硬件中断。如果在对硬件中断进行标识和确认的这段时间内，在同一模块中发生了触发硬件中断的另一事件，则若该事件发生在先前触发硬件中断的通道中，将不会触发另一个硬件中断。只有确认当前硬件中断后，才能触发其他硬件中断，否则若该事件发生在另一个通道中，将触发硬件中断。

只有在CPU处于“RUN”模式时才会调用硬件中断OB。

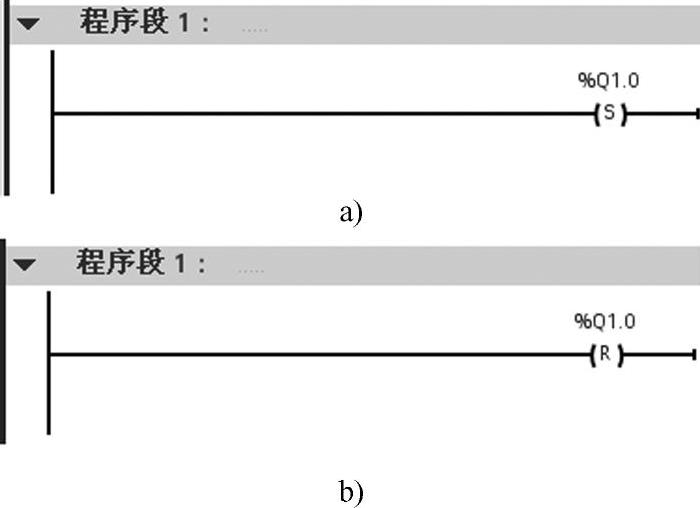

下面通过一个简单的例子演示硬件中断OB的使用。S7-1200 PLC 1214C集成输入点可以逐点设置中断特性。新建一个硬件中断组织块OB200，通过硬件中断在I0.0上升沿时将Q1.0置位，在I0.1下降沿时将Q1.0复位。

创建项目，插入CPU1214C，在设备配置CPU的属性对话框的“数字输入”项中，勾选通道0的“启用上升沿检测”，选择硬件中断为新建的硬件中断组织块OB200，如图6-48所示。再勾选通道1的“启用下降沿检测”，选择硬件中断为新建的硬件中断组织块OB201。
