给定不同端点的电压和功率，这类问题求解比较复杂。图3-8等值电路L2的功率损耗L1的功率损耗线路L1电纳无功功率的一半为从系统S送入电网的总功率为用给定的始端电压和求得的始端功率计算各点电压。......
2023-06-15
电压与功率：同一点的关系
【摘要】：图3-6开式电力网络的潮流计算系统电气接线图；等值电路图解将3侧实际要求电压归算到高压侧，即2侧得变压器的电压损耗为2点的电压为变压器串联阻抗的功率损耗为进入变压器的功率线路末端导纳功率从线路串联阻抗中流出的功率线路电压损耗1点的电压线路阻抗上的功率损耗线路首端导纳功率进入系统的功率
如图3-6系统，参数均已归算到高压侧。由于给定的是同一点的电压与功率（如3点的
所以可以直接利用公式先求变压器串联阻抗上的电压损耗和功率损耗，求得2点电压
由
求得变压器导纳支路功率和线路在2侧的导纳支路功率，从而求得通过线路串联阻抗后的功率
用此功率和2点电压，求得线路阻抗上的功率损耗及电压损耗，从而求得1点电压
及线路串联阻抗前的功率
最后由
求得线路1侧的导纳支路功率，从而求得由1点送入系统的功率
【例3-1】如图3-6所示系统，变压器的容量为20MVA，额定电压为110/38.5kV。参数如下：ZT＝4.93＋j63.5Ω（归算到2侧），ZL＝21.6＋j33.0Ω，BL/2＝1.1×10－4s，变压器导纳支路功率为
低压侧负荷
现要求低压侧电压为36kV，求电源处1的母线电压及输入的功率。

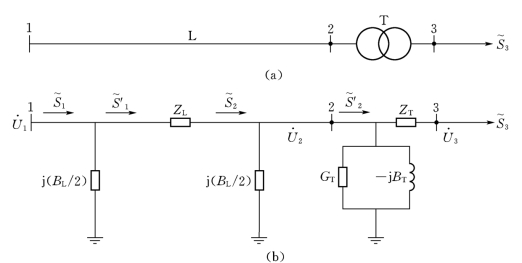

图3-6 开式电力网络的潮流计算
（a）系统电气接线图；（b）等值电路图
解 将3侧实际要求电压归算到高压侧，即2侧得
变压器的电压损耗为
2点的电压为
变压器串联阻抗的功率损耗为
进入变压器的功率
线路末端导纳功率
从线路串联阻抗中流出的功率
线路电压损耗
1点的电压
线路阻抗上的功率损耗
线路首端导纳功率
进入系统的功率
