RS-232C端子规格与应用技术

2025-09-30 理论教育版权反馈

【摘要】：RS-232C的连接插头用25针或9针的EIA连接插头座，其主要端子分配见表3-1。表3-1 RS-232C主要端子1.信号含义从计算机到MODEM的信号1）DTR———数据终端准备好：告诉MODEM计算机已接通电源，并准备好。图3-2 RS-232C的电气连接接口为非平衡型，每个信号用一根导线，所有信号回路共用一根地线。值得注意的是RS-232C采用负逻辑。由于RS-232C采用电平传输，在通信速率为19.2 kbit/s时，其通信距离只有15m。

RS-232C的连接插头用25针或9针的EIA连接插头座，其主要端子分配见表3-1。

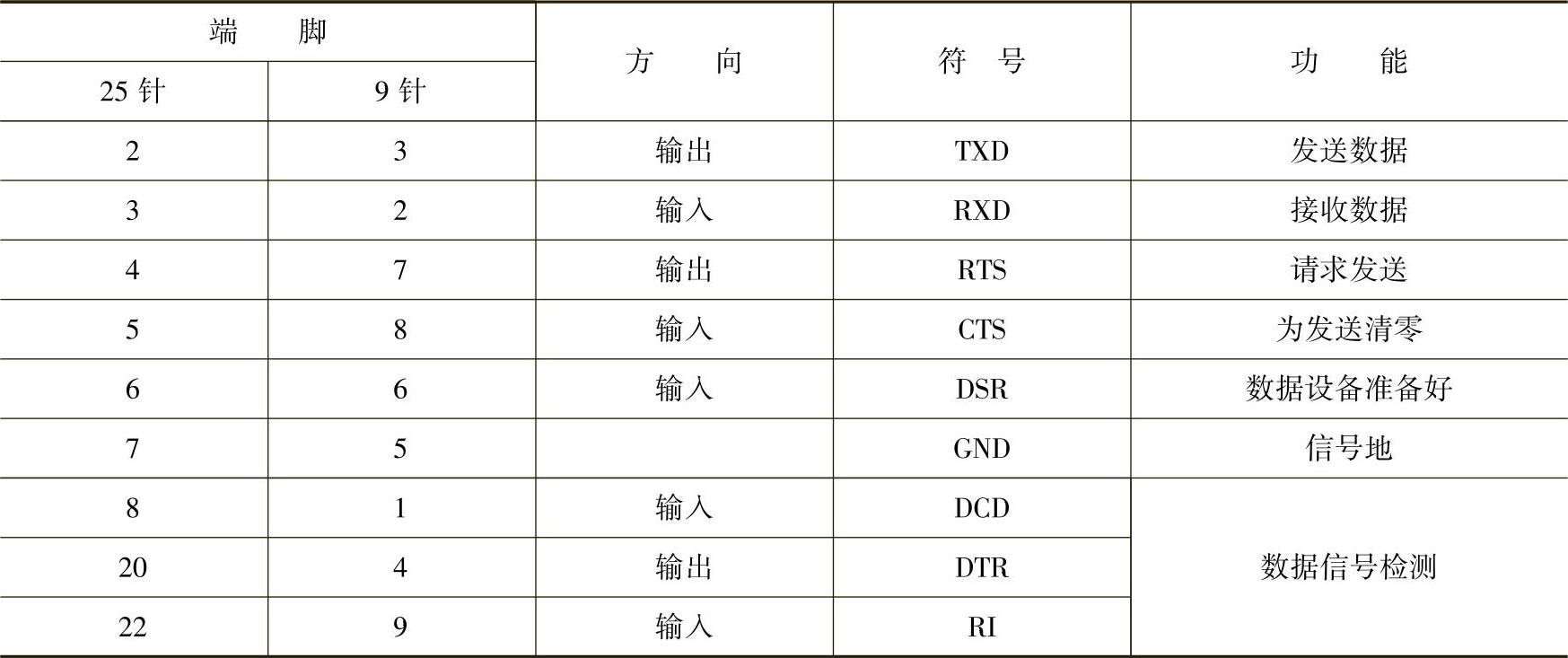

表3-1 RS-232C主要端子

1.信号含义

（1）从计算机到MODEM的信号

1）DTR———数据终端（DTE）准备好：告诉MODEM计算机已接通电源，并准备好。

2）RTS———请求发送：告诉MODEM现在要发送数据。

（2）从MODEM到计算机的信号

1）DSR———数据设备（DCE）准备好：告诉计算机MODEM已接通电源，并准备好了。

2）CTS———为发送清零：告诉计算机MODEM已做好了接收数据的准备。

3）DCD———数据信号检测：告诉计算机MODEM已与对端的MODEM建立连接了。

4）RI———振铃指示器：告诉计算机对端电话已在振铃了。

（3）数据信号

1）TXD———发送数据。(https://www.chuimin.cn)

2）RXD———接收数据。

2.电气特性

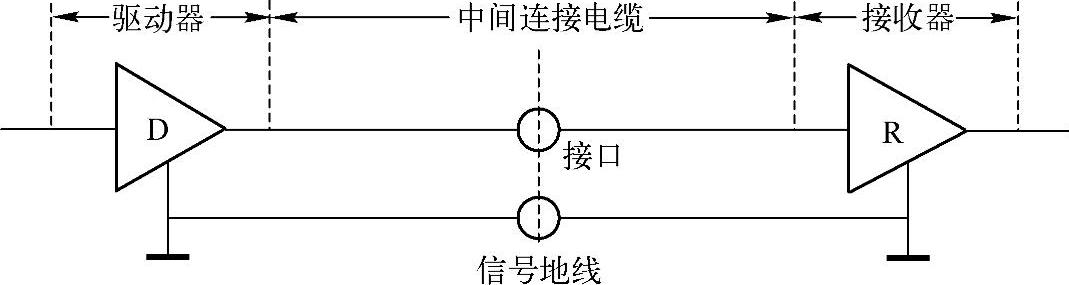

RS-232C的电气线路连接如图3-2所示。

图3-2 RS-232C的电气连接

接口为非平衡型，每个信号用一根导线，所有信号回路共用一根地线。信号速率限于20 kbit/s内，电缆长度限于15m之内。由于是单线，线间干扰较大。其电性能用±12V标准脉冲。值得注意的是RS-232C采用负逻辑。

在数据线上：传号Mark＝-5～-15V，逻辑“1”电平

空号Space＝＋5～＋15V，逻辑“0”电平

在控制线上：通On＝＋5～＋15V，逻辑“0”电平

断Off＝-5～-15V，逻辑“1”电平

RS-232C的逻辑电平与TTL电平不兼容，为了与TTL器件相连必须进行电平转换。

由于RS-232C采用电平传输，在通信速率为19.2 kbit/s时，其通信距离只有15m。若要延长通信距离，必须以降低通信速率为代价。
