1.广播式网络

广播式网络（Broadcast Network）仅有一条通信信道，由网络上的所有机器共享。短的消息，即按某种语法组织的分组或包（Packet），可以被任何机器发送并被其他所有的机器接收。分组的地址字段指明此分组应被哪台机器接收。一旦收到分组，各机器将检查它的地址字段。如果是发送给它的，则处理该分组，否则将它丢弃。

广播系统通常也允许在地址字段中使用一段特殊代码，以便将分组发送到所有目标。使用此代码的分组发出以后，网络上的每一台机器都会接收和处理它。这种操作被称作广播（Broadcasting）。某些广播系统还支持向机器的一个子集发送的功能，即多点播送（Multica-sting）。一种常见的方案是保留地址字段的某一位来指示多点播送，而剩下的n-1位地址字段存放组号。每台机器可以注册到任意组或所有的组。当某一分组被发送给某个组时，它被发送到所有注册到该组的机器。

2.点到点网络

点到点网络（Point-to-Point Network）由一对对机器之间的多条连接构成。为了能从源到达目的地，这种网络上的分组可能必须通过一台或多台中间机器。通常是多条路径，并且可能长度不一样，因此在点到点网络中路由算法十分重要。一般来讲（当然也有例外），小的、地理上处于本地的网络采用广播方式，而大的网络则采用点到点方式。(www.chuimin.cn)

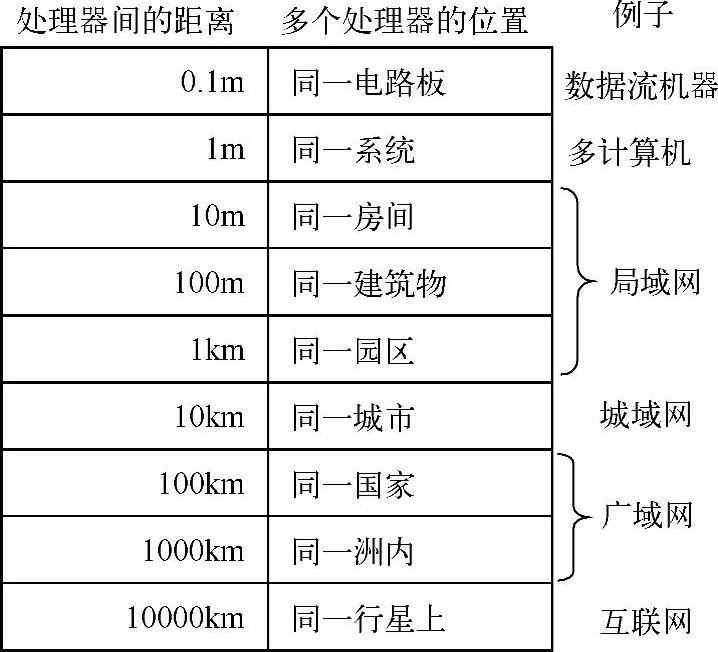

图2-16 按连接距离分类的相互连接的多处理器系统

另一个网络分类的标准是它的连接距离。图2-16列出了按连接距离分类的多处理器系统。最上面的是数据流机器（Data Flow Machine），它是高度并行的计算机，具有多个处理单元为同一程序服务。接下来是多计算机（Multicomputers），即在非常短、速度很快的总线上发送消息进行通信的机器。多计算机之后，是在很长的电缆上进行通信而交换消息的网络。它又可分为局域网、城域网和广域网。最后，两个或更多网络的连接被称为互联网。世界范围的因特网就是互联网的著名例子。距离是重要的分类尺度，因为在不同的连接距离下所使用的技术是不一样的。下面将简要介绍网络硬件。
