调试输入端子控制功能

2025-09-29 理论教育版权反馈

【摘要】：输入端子控制调试是指利用变频器输入端子连接的控制部件进行正、反转起动、停止等控制，并利用操作显示面板对变频进行频率设定，达到对变频器运行状态的调整和测试目的。

输入端子控制调试是指利用变频器输入端子连接的控制部件进行正、反转起动、停止等控制，并利用操作显示面板对变频进行频率设定，达到对变频器运行状态的调整和测试目的。

1.变频器通电前的检查

借助输入端子进行控制调试前，也需要在通电前对控制系统的接线和初始状态进行检查，完成调试中的基本调试环节。

图解演示

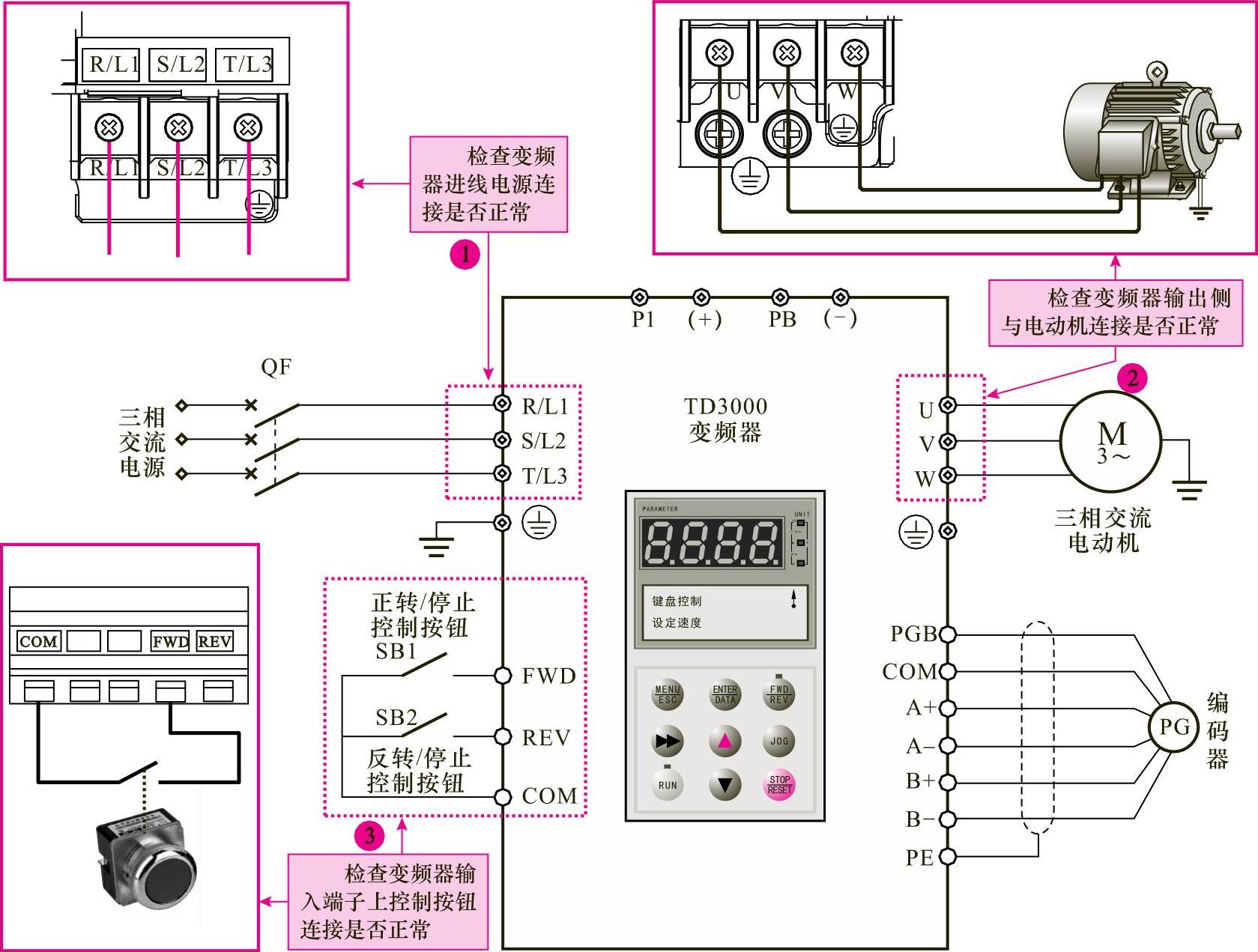

图12-56所示为待调试的电动机变频器控制系统接线图。

图12-56 待调试的电动机变频器控制系统接线图

2.上电检查

闭合断路器，使变频器通电，检查变频器是否有异常声响、冒烟、异味等情况；检查变频器操作显示面板有无故障报警信息，确认上电初始化状态正常。若有异常现象，应立即断开电源。

3.设置电动机参数信息并进行自动调谐

根据电动机铭牌参数信息，在变频器中设置电动机的参数信息，并进行自动调谐操作，具体操作方法和步骤与图12-51相同。(https://www.chuimin.cn)

4.设置变频器参数

图解演示

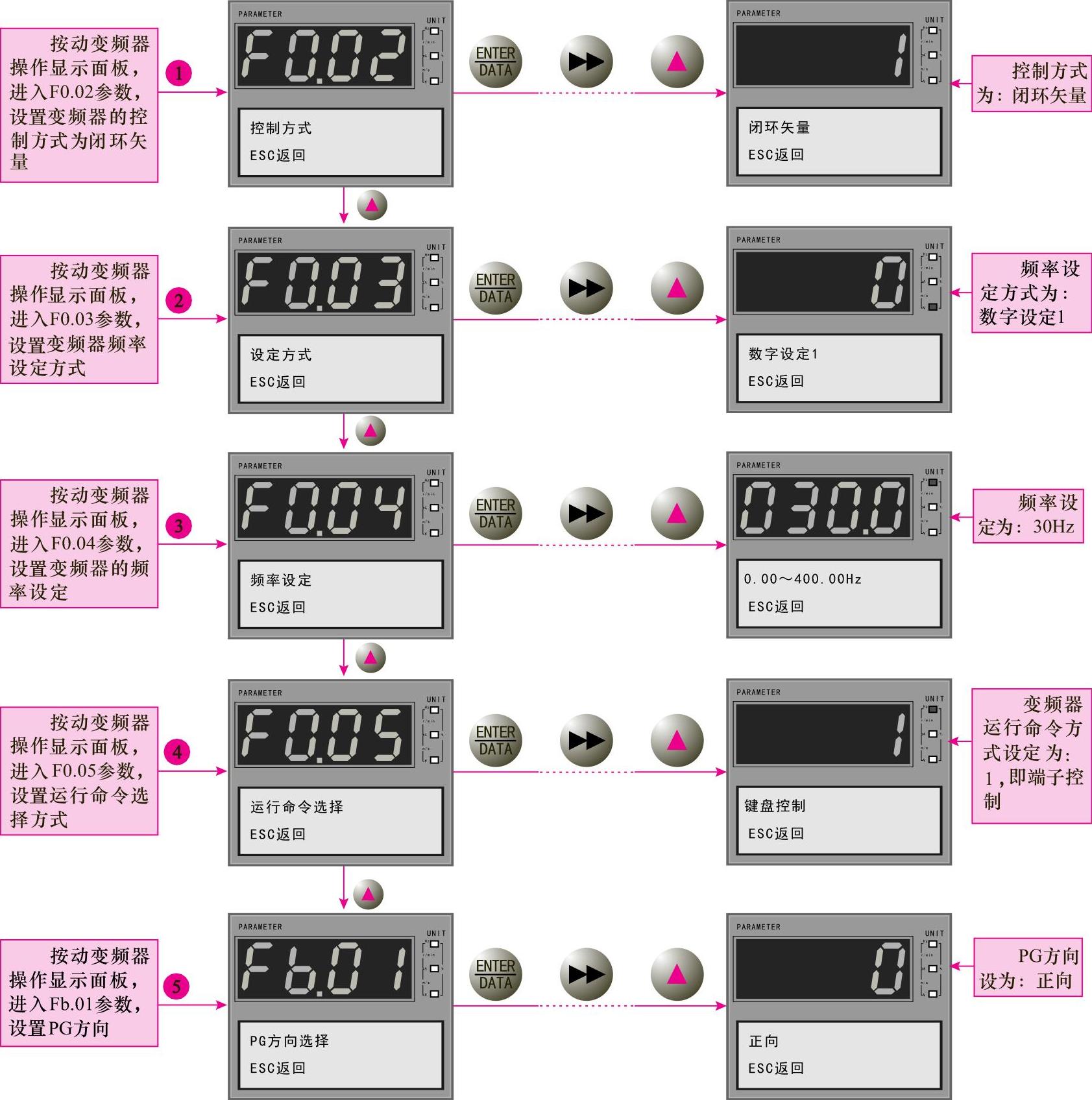

由于控制方式不同，变频器的参数设置也不同。这里根据控制要求，对变频器的参数进行正确设置，使系统满足输入端子控制调试的要求，如图12-57所示。

图12-57 设置变频器的参数信息

参数设置完成后，按变频器的菜单键退出编程状态，返回停机状态。

5.空载试运行调试

图解演示

参数设置完成后，在电动机空载状态下，借助变频器输入端子外接控制部件进行调试操作，如图12-58所示。
