曲面的延伸就是在现有曲面的基础上,通过曲面的边界或曲面上的曲线进行延伸,扩大曲面。
1.“相切的”延伸
“相切的”延伸是以参考曲面(被延伸的曲面)的边缘拉伸一个曲面,所生成的曲面与参考曲面相切。图4.6.17所示的延伸曲面的一般创建过程如下:

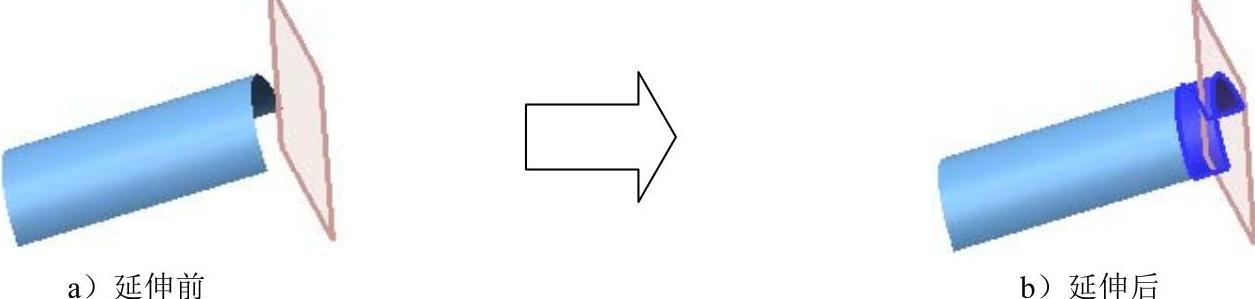

图4.6.17 曲面延伸的创建
Step1.打开文件D:\ug90\work\ch04.06\extension1.prt。
Step2.选择下拉菜单命令,系统弹出图4.6.18所示的“延伸曲面”对话框。

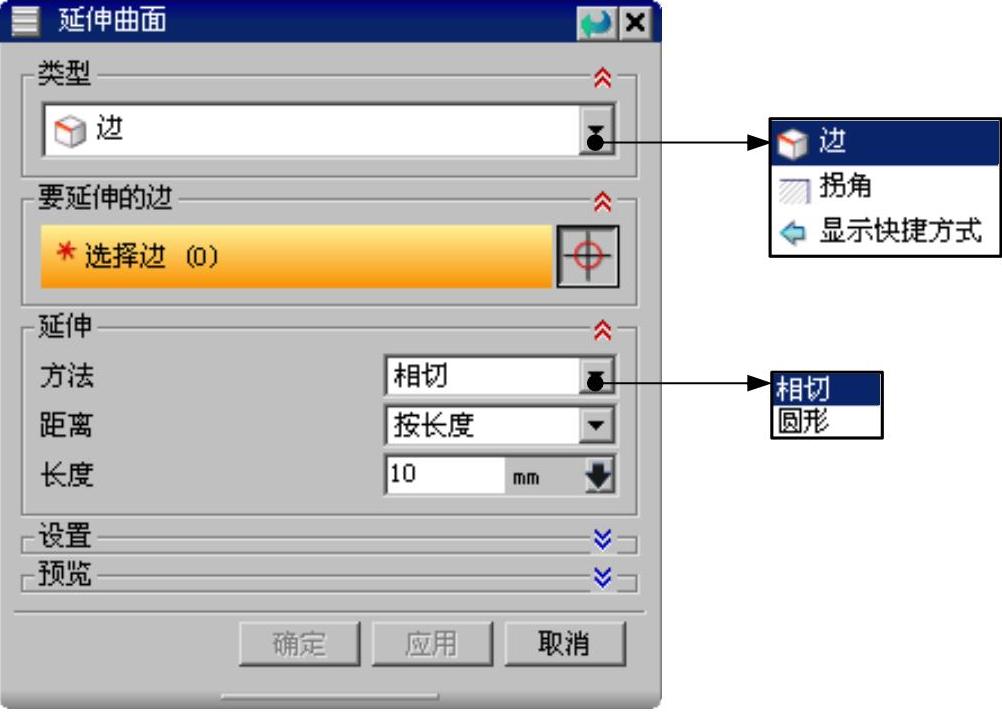

图4.6.18 “延伸曲面”对话框
Step3.定义延伸类型。在“延伸曲面”对话框的下拉列表中选择
选项。
Step4.选取要延伸的边。在图形区图4.6.19所示的曲面边线附近选取面。

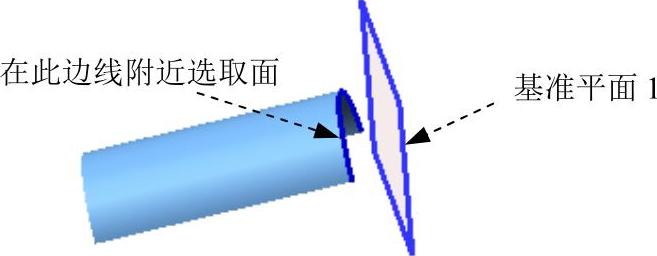

图4.6.19 选取特征
Step5.定义延伸方式。在“延伸曲面”对话框的下拉列表中选择
选项,在
下拉列表中选择
选项。
Step6.定义延伸长度。在“延伸曲面”对话框中单击文本框后的
按钮,系统弹出图4.6.20所示的快捷菜单。在快捷菜单中选择
命令,系统弹出“测量距离”对话框。在图形区选取图4.6.21所示的曲面边缘和基准平面1作为测量对象,单击“测量距离”对话框中的
按钮,系统返回到“延伸曲面”对话框。单击
按钮,完成延伸曲面的操作。

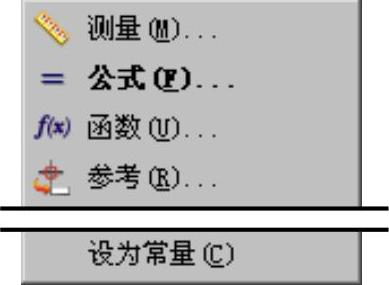

图4.6.20 快捷菜单

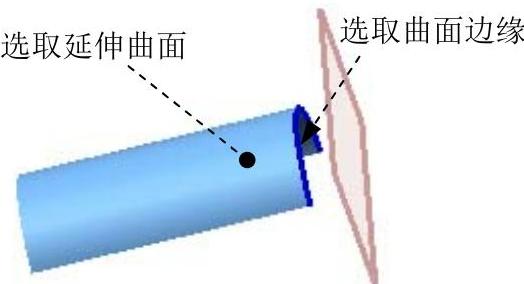

图4.6.21 选择延伸曲面(www.chuimin.cn)
2.扩大曲面
使用命令可以更改未修剪过的曲面的大小,编辑后的曲面将丢失参数,属于非参数化编辑命令。用户也可以设定“编辑一个副本”选项使创建的新曲面与源曲面相关联,而且允许改变各个未修剪边的尺寸。图4.6.22所示创建扩大曲面的一般操作过程如下:

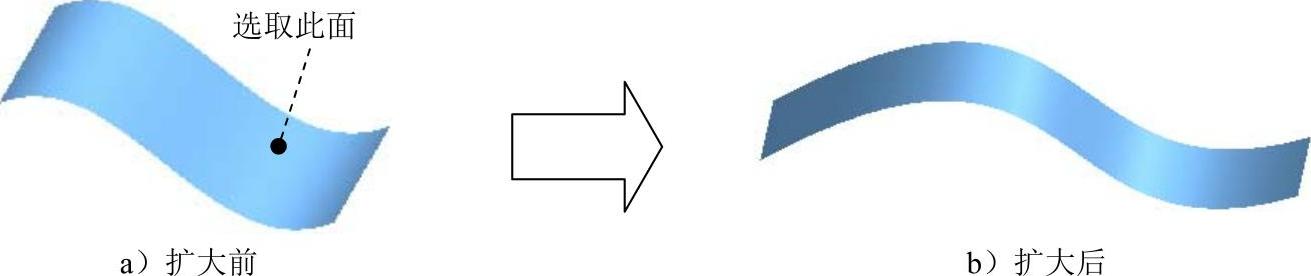

图4.6.22 曲面的扩大
Step1.打开文件D:\ug90\work\ch04.06\enlarge.prt。
Step2.选择下拉菜单命令,系统弹出“扩大”对话框。
Step3.在图形区选取图4.6.22a所示的曲面,图形区中显示图4.6.23所示的U、V方向。
Step4.在“扩大”对话框中设置图4.6.24所示的参数,单击按钮,完成曲面的扩大操作。
图4.6.23所示“扩大”对话框中的各选项说明如下:
●区域:定义扩大曲面的方法。
☑:用于在单一方向上线性地延伸扩大片体的边。选择该单选项,则只能增大曲面,而不能减小曲面。
☑:用于自然地延伸扩大片体的边。选择该单选项,可以增大曲面,也可以减小曲面。
●:选中该复选框后,移动下面的任一单个的滑块,所有的滑块会同时移动且文本框中显示相同的数值。

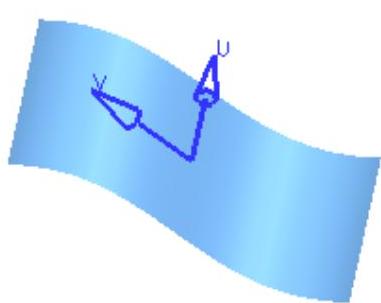

图4.6.23 U、V方向

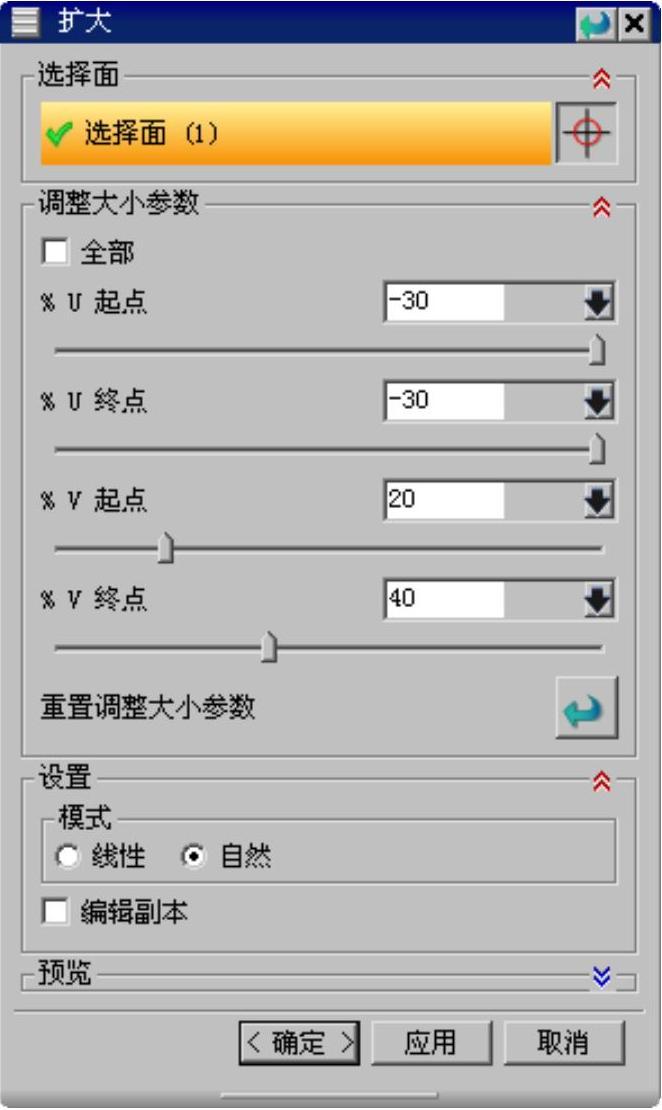

图4.6.24 “扩大”对话框
