UGNX9.0超级学习手册：曲面网格显示
【摘要】：曲面的显示样式除了常用的着色、线框等还可以用网格线的形式显示出来。与其他显示样式相同，网格显示仅仅是对特征的显示，而对特征没有丝毫的修改或变动。图4.3.1 曲面网格显示Step1.打开文件D：\ug90\work\ch04.03\staticwireframe.prt。Step2.调整视图显示。在图形区右击，在弹出的图4.3.2所示的快捷菜单中选择命令，图形区中的模型变成线框状态。在图形区选取图4.3.1a所示的曲面，单击“类选择”对话框中的按钮，系统弹出“编辑对象显示”对话框。
曲面的显示样式除了常用的着色、线框等还可以用网格线的形式显示出来。与其他显示样式相同，网格显示仅仅是对特征的显示，而对特征没有丝毫的修改或变动。下面以图4.3.1所示的模型为例，来说明曲面网格显示的一般操作过程。

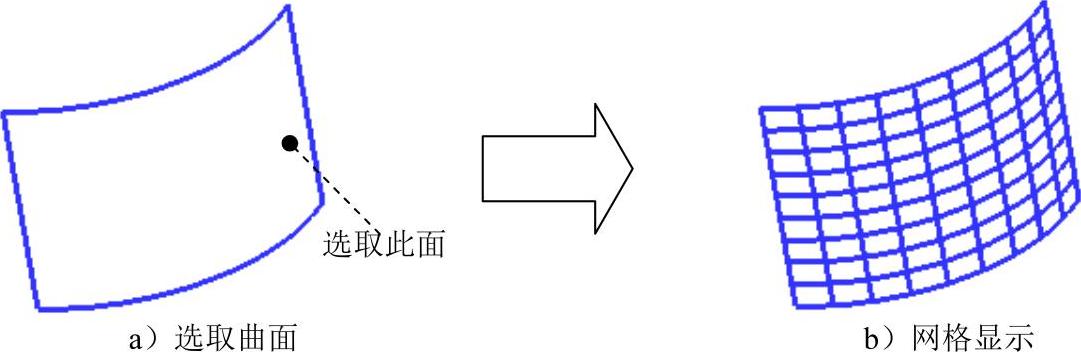

图4.3.1 曲面网格显示
Step1.打开文件D：\ug90\work\ch04.03\staticwireframe.prt。
Step2.调整视图显示。在图形区右击，在弹出的图4.3.2所示的快捷菜单中选择
命令，图形区中的模型变成线框状态。
说明：模型在“着色”状态下是不显示网格线的，网格线只在“静态线框”、“面分析”和“局部着色”三种状态下才可以显示出来。
Step3.选择命令。选择下拉菜单
命令，系统弹出“类选择”对话框。
Step4.选取网格显示的对象。在图形区选取图4.3.1a所示的曲面，单击“类选择”对话框中的
按钮，系统弹出“编辑对象显示”对话框。(www.chuimin.cn)
Step5.定义参数。在“编辑对象显示”对话框中设置图4.3.3所示的参数，其他参数采用默认设置值。
Step6.单击“编辑对象显示”对话框中的
按钮，完成曲面网格显示的设置。

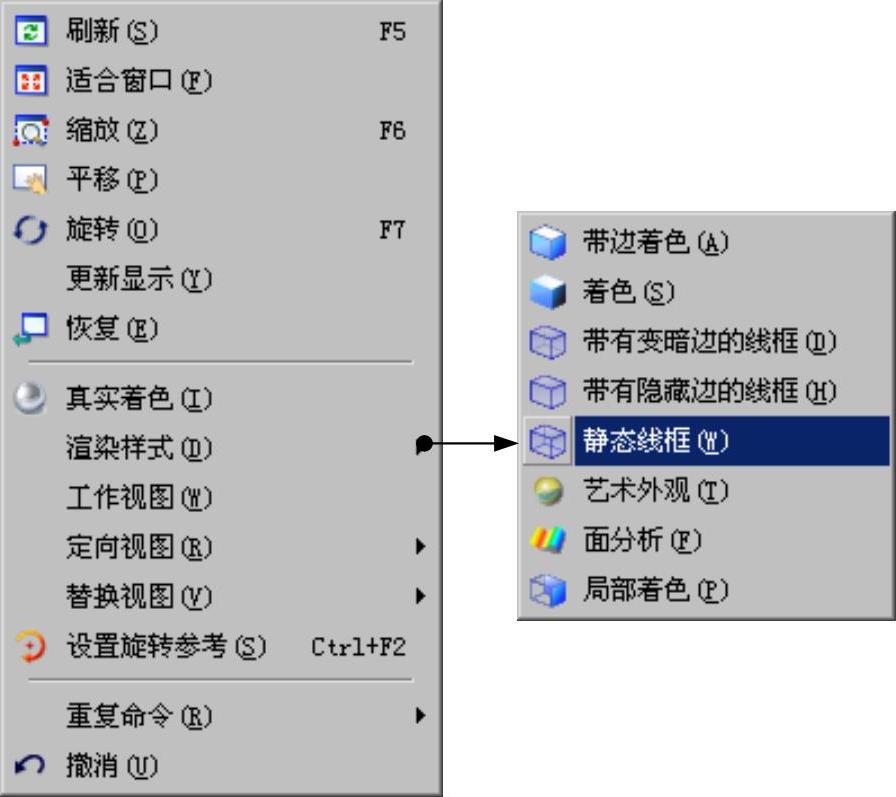

图4.3.2 快捷菜单

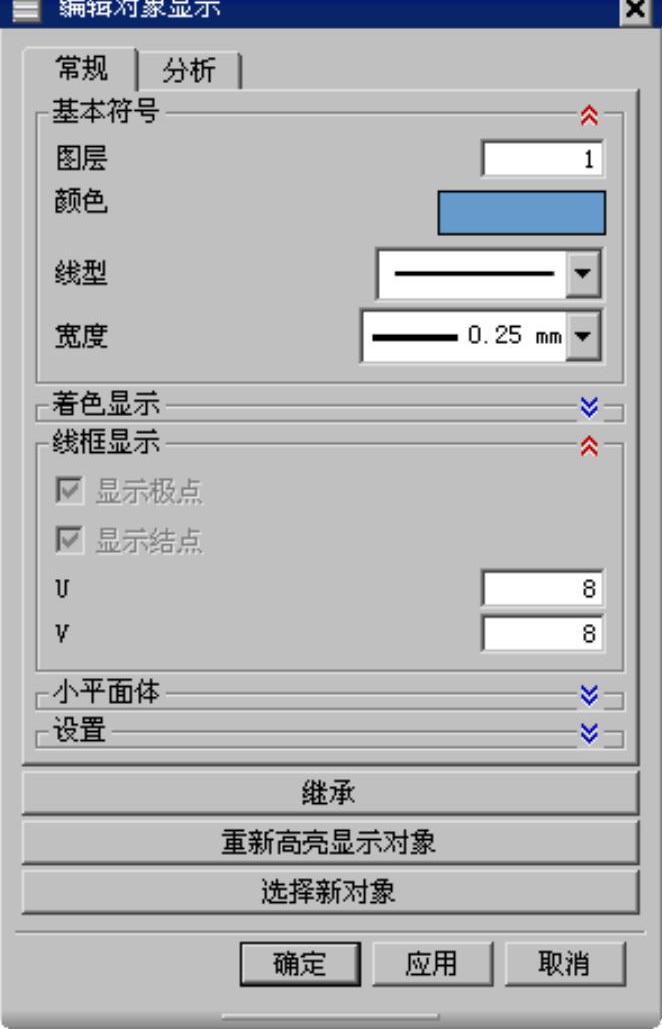

图4.3.3 “编辑对象显示”对话框
