本节介绍一个在零件模型上贴图渲染效果的详细操作过程。

Step1.打开文件D：\ug90\work\ch08.09\paster.prt。

Step2.添加材料到部件中材料。选择下拉菜单命令，单击工具栏中的“系统材料”按钮，系统弹出图8.9.1所示的“系统材料”窗口；在窗口中选中青铜金属材料右击，在系统弹出的快捷菜单中选择命令。

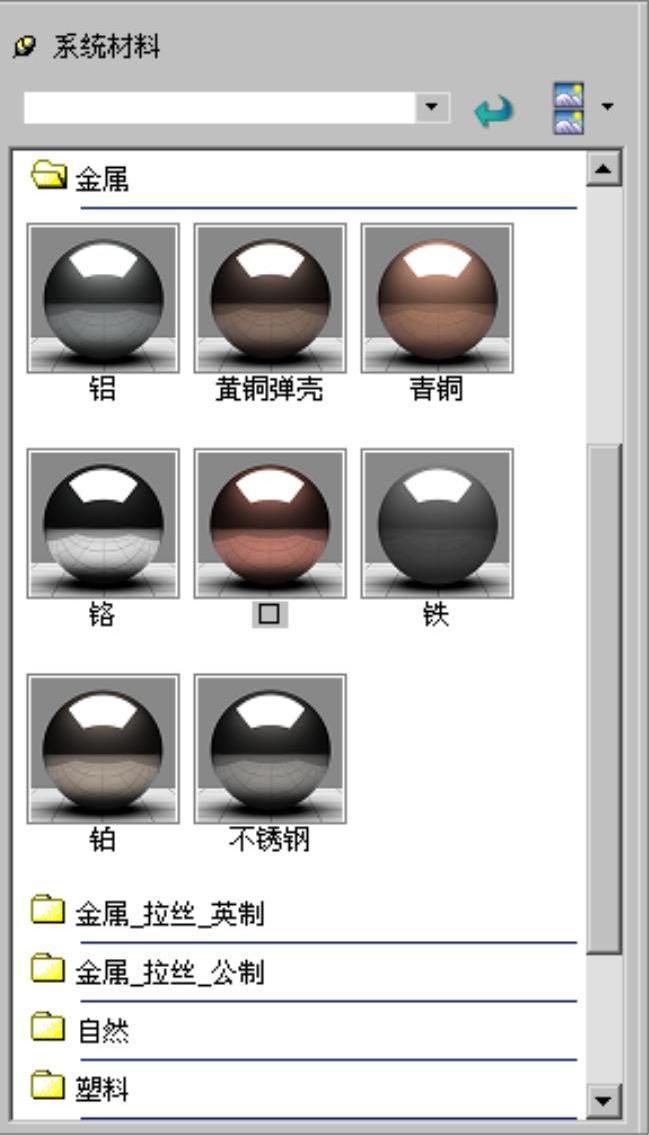

图8.9.1 “系统材料”窗口

Step3.将材料添加到“部件中的材料”中。单击工具栏中的“部件中的材料”按钮，系统弹出“部件中的材料”窗口；用鼠标在空白处右击，在系统弹出的快捷菜单中选择命令，此时“部件中的材料”窗口中已经出现COPPER（紫铜色金属材料）材料，如图8.9.2所示。

图8.9.2 “部件中的材料”窗口

Step4.在“部件中的材料”中创建贴图文件材料。

（1）创建新的材料文件。再次在空白区域中右击，在系统弹出的快捷菜单中选择命令，此时系统已经自动创建了一个空白的零件材料。

（2）编辑定义新建材料文件。选中新建的文件并右击，在弹出的快捷菜单中选择命令，系统弹出图8.9.3所示的“材料编辑器”对话框；在文本框中将材料名称改为picture；在□图像模式□下拉列表中选取选项；在“材料编辑器”对话框中单击选项卡，在下拉列表中选择选项；单击按钮，系统弹出□图像文件□对话框，在其中选取D：\ug90\work\ch08.09\picture.tif文件；单击按钮，单击□材料编辑器□对话框中的按钮，完成贴图材料的创建，如图8.9.4所示。

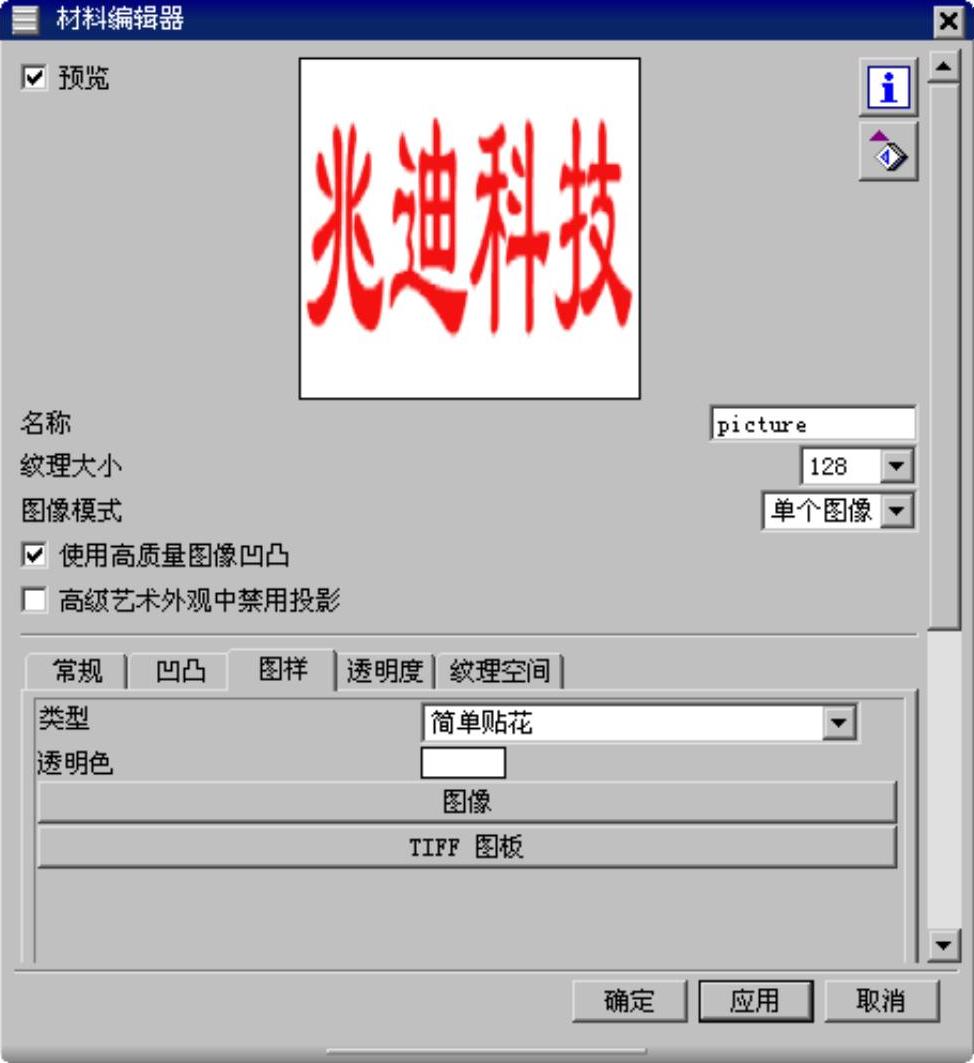

图8.9.3 “材料编辑器”对话框

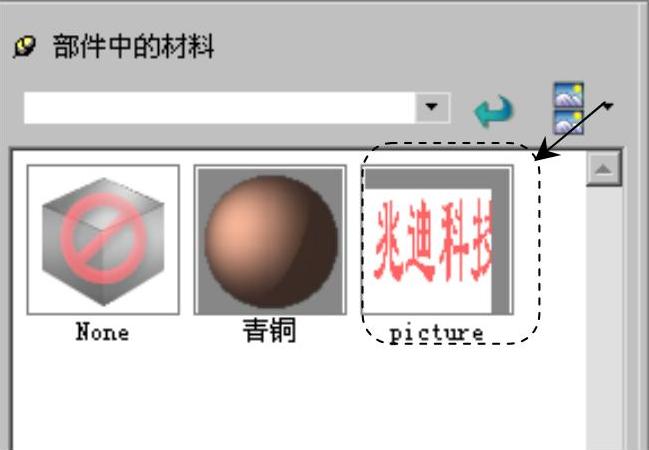

图8.9.4 “部件中的材料”窗口

Step5.给零件添加金属材料。在“部件中的材料”窗口选中青铜材料并右击，在系统弹出的快捷菜单中选取命令，选取图8.9.5所示的模型，单击中键确认；添加完成后的模型效果图像如图8.9.6所示。(www.chuimin.cn)

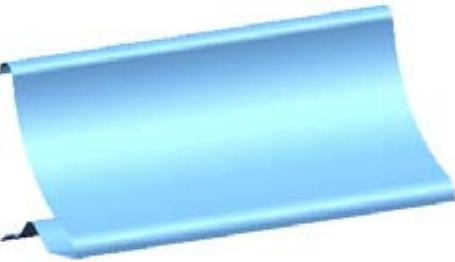

图8.9.5 添加材料模型

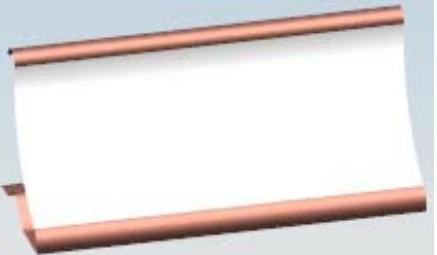

图8.9.6 添加材料后的模型

Step6.给模型表面贴图。在“部件中的材料”窗口选中材料PICTURE并右击，在弹出的快捷菜单中选取命令，再选取图8.9.7所示的模型表面，单击中键确认；添加完成后的模型效果图像如图8.9.8所示。

图8.9.7 添加材料模型

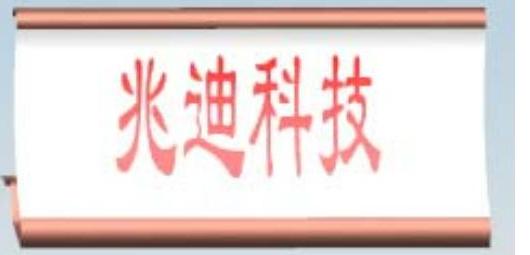

图8.9.8 添加材料后的模型

Step7.编辑贴图在模型中的位置。单击“材料/纹理”对话框中的“编辑器”按钮，系统弹出“材料编辑器”对话框；在该对话框中单击选项卡，在下拉列表中选择选项，单击命令，选取图8.9.9所示的圆弧的圆心为中心点，单击命令，系统弹出“矢量”对话框；在对话框的下拉列表中选择为矢量方向；单击该对话框中的按钮；单击命令，在“矢量”对话框的下拉列表中选择为向上矢量方向；单击“矢量”对话框中的按钮；单击“材料编辑器”对话框中的按钮，再次单击命令，系统弹出“点”对话框；在区域的下拉列表中选择选项，在文本框中输入坐标值95，在文本框中输入坐标值80，在文本框中输入坐标值160，单击“点”对话框中的按钮；在文本框中输入比例值120，并按Enter键确认；在文本框中输入宽高比值为0.6，并按Enter键确认；最后单击对话框中的按钮，完成图8.9.10所示的贴图材料的创建。
