1.直线的操纵
UG NX 9.0提供了对象操纵功能,可方便地旋转、拉伸和移动对象。

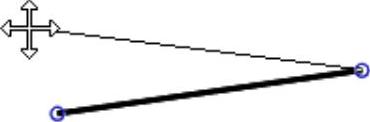

操纵1的操作流程,如图2.9.1所示:在图形区,把鼠标指针移到直线端点上,按下左键不放,同时移动鼠标,此时直线以远离鼠标指针的那个端点为圆心转动,达到绘制意图后,松开鼠标左键。
图2.9.1 操纵1:直线的转动和拉伸
操纵2的操作流程,如图2.9.2所示:在图形区,把鼠标指针移到直线上,按下左键不放,同时移动鼠标,此时会看到直线随着鼠标移动,达到绘制意图后,松开鼠标左键。
图2.9.2 操纵2:直线的移动
2.圆的操纵

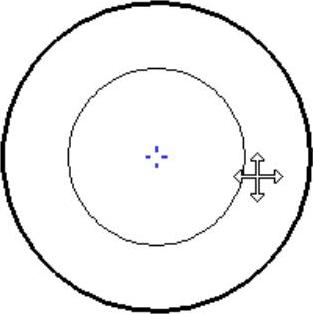

操纵1的操作流程,如图2.9.3所示:把鼠标指针移到圆的边线上,按下左键不放,同时移动鼠标,此时会看到圆在变大或缩小,达到绘制意图后,松开鼠标左键。
图2.9.3 操纵1:圆的缩放

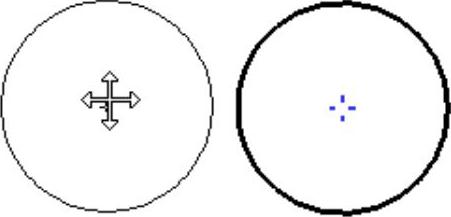

操纵2的操作流程,如图2.9.4所示:把鼠标指针移到圆心上,按下左键不放,同时移动鼠标,此时会看到圆随着指针一起移动,达到绘制意图后,松开鼠标左键。
图2.9.4 操纵2:圆的移动
3.圆弧的操纵

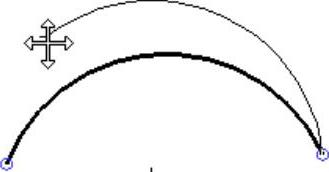

操纵1的操作流程,如图2.9.5所示:把鼠标指针移到圆弧上,按下左键不放,同时移动鼠标,此时会看到圆弧半径变大或变小,达到绘制意图后,松开鼠标左键。(www.chuimin.cn)
图2.9.5 操纵1:改变圆弧的半径

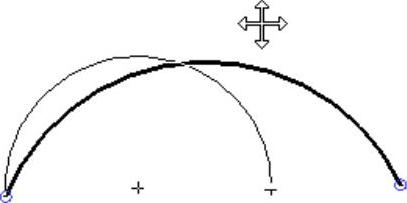

操纵2的操作流程,如图2.9.6所示:把鼠标指针移到圆弧的某个端点上,按下左键不放,同时移动鼠标,此时会看到圆弧以另一端点为固定点旋转,并且圆弧的包角也在变化,达到绘制意图后,松开鼠标左键。
图2.9.6 操纵2:改变圆弧的位置
操纵3的操作流程,如图2.9.7所示:把鼠标指针移到圆心上,按下左键不放,同时移动鼠标,此时圆弧随着指针一起移动,达到绘制意图后,松开鼠标左键。
图2.9.7 操纵3:圆弧的移动
4.样条曲线的操纵
操纵1的操作流程,如图2.9.8所示:把鼠标指针移到样条曲线的某个端点或定位点上,按下左键不放,同时移动鼠标,此时样条曲线拓扑形状(曲率)不断变化,达到绘制意图后,松开鼠标左键。
图2.9.8 操纵1:改变曲线的形状
操纵2的操作流程,如图2.9.9所示:把鼠标指针移到样条曲线上,按下左键不放,同时移动鼠标,此时样条曲线随着鼠标移动,达到绘制意图后,松开鼠标左键。
图2.9.9 操纵2:曲线的移动
